Van bướmBộ truyền động van (valve actuator) tạo mô-men hoặc lực đẩy để đưa van đến vị trí đóng, mở hay điều tiết. Actuator có thể dùng điện, khí nén, thủy lực hoặc kết hợp nhiều nguồn năng lượng. Chọn actuator không chỉ là “lắp vừa mặt bích”; thiết bị phải đủ lực trong điều kiện bất lợi và đáp ứng đúng hành trình, tốc độ, tín hiệu cùng trạng thái an toàn.
Actuator không thay đổi chức năng cơ bản của valve; nó thay thế hoặc bổ sung thao tác tay để van nhận lệnh tại chỗ, từ xa hoặc từ hệ thống điều khiển. Vì vậy phải xác định đúng loại van và chuyển động cần thiết trước khi chọn bộ truyền động.
Bộ truyền động van là gì?
Actuator nhận năng lượng và tín hiệu điều khiển, sau đó biến đổi thành chuyển động quay hoặc tuyến tính tại trục van. Một cụm tự động hóa thường còn có giá đỡ, khớp nối, công tắc hành trình, positioner, van điện từ, bộ lọc điều áp khí và cơ cấu vận hành tay khẩn cấp.
Van quay một phần tư vòng như van bi và van bướm thường dùng rotary actuator. Van cổng, van cầu và control valve tuyến tính có thể cần multi-turn hoặc linear actuator tùy cấu tạo.
Các loại bộ truyền động van

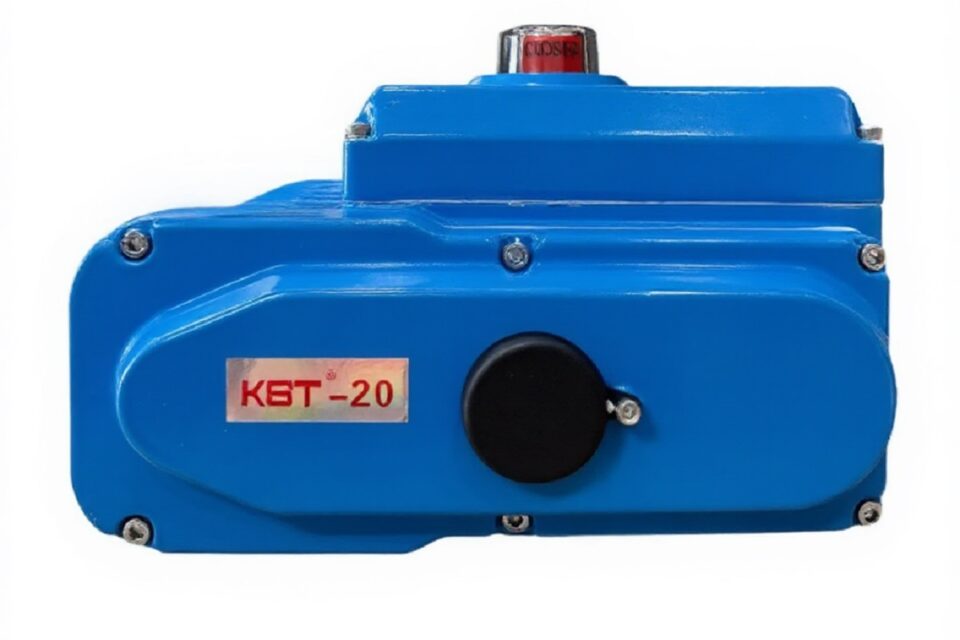

Bộ truyền động điện
Electric actuator dùng động cơ và hộp giảm tốc để tạo chuyển động. Thiết bị phù hợp nơi có nguồn điện, cần điều khiển từ xa, tốc độ không quá nhanh hoặc cần tích hợp tín hiệu on/off và modulating.
- Ưu điểm: không cần hệ thống khí trung tâm; dễ cấp nguồn và truyền tín hiệu ở nhiều công trình.
- Hạn chế: cần đánh giá nhiệt, chu kỳ làm việc, độ kín vỏ và thao tác khi mất điện.
- Điểm chọn: điện áp, torque/thrust, thời gian hành trình, duty cycle, tín hiệu, heater, IP và yêu cầu khu vực nguy hiểm.

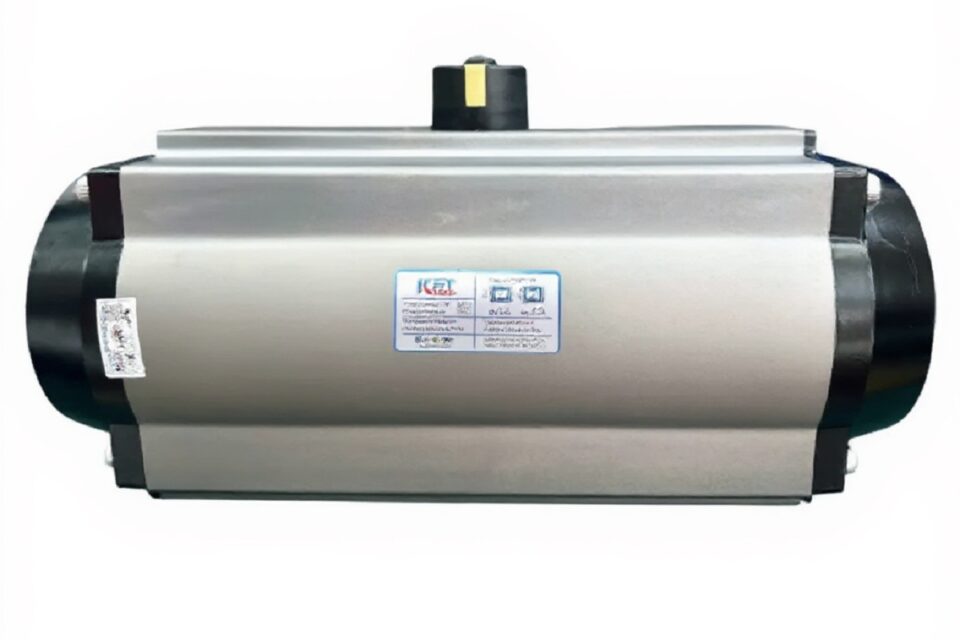

Bộ truyền động khí nén
Pneumatic actuator dùng khí nén tác động lên piston hoặc màng. Kiểu rack-and-pinion và scotch-yoke thường dùng cho van quay; diaphragm hoặc piston có thể dùng cho chuyển động tuyến tính.
- Double acting: khí nén tạo lực cho cả hai chiều. Khi mất khí, vị trí cuối phụ thuộc hệ thống và tải.
- Spring return: lò xo đưa van về vị trí thiết kế khi mất khí; thường dùng cho fail-close hoặc fail-open.
- Điểm chọn: áp suất khí tối thiểu thực tế, chất lượng khí, mô-men theo toàn hành trình, thời gian đóng mở và số chu kỳ.
Bộ truyền động thủy lực và điện–thủy lực
Hydraulic actuator dùng áp suất chất lỏng để tạo lực hoặc mô-men lớn. Electro-hydraulic actuator tích hợp nguồn thủy lực và điều khiển điện, hữu ích trong một số vị trí xa hoặc chức năng an toàn chuyên dụng.
- Ưu điểm: mật độ lực cao, phù hợp van lớn hoặc chênh áp cao khi được thiết kế đúng.
- Hạn chế: hệ thống dầu, accumulator, đường ống và rủi ro rò rỉ làm tăng yêu cầu bảo trì.
- Điểm chọn: áp suất nguồn, thể tích dầu, thời gian hành trình, nhiệt độ, độ sạch và chế độ fail-safe.
On/off, modulating và fail-safe
| Chế độ | Mục tiêu | Yêu cầu chính |
|---|---|---|
| On/off | Đưa van đến vị trí mở hoặc đóng | Limit switch, torque/thrust, thời gian hành trình |
| Modulating | Giữ van tại vị trí trung gian theo tín hiệu | Positioner/controller, độ phân giải, độ trễ và chu kỳ làm việc |
| Fail-close | Đóng khi mất nguồn điều khiển | Lò xo, bình tích năng hoặc cơ chế lưu năng lượng phù hợp |
| Fail-open | Mở khi mất nguồn điều khiển | Thiết kế actuator và chiều lắp phù hợp |
| Fail-in-place | Giữ gần vị trí hiện tại | Khóa khí/thủy lực hoặc cơ cấu hãm được đánh giá rủi ro |
Trạng thái an toàn phải được xác định từ phân tích quá trình, không chọn theo thói quen. Mất nguồn ở đường cấp nhiên liệu, nước làm mát và đường xả có thể cần các trạng thái khác nhau.
Cách tính và chọn actuator
- Lấy torque/thrust của van: dùng dữ liệu hãng theo chênh áp, nhiệt độ, seat, tần suất và thời gian không vận hành.
- Xét toàn hành trình: mô-men mở khỏi seat, mô-men chạy và mô-men đóng có thể khác nhau.
- Dùng nguồn tối thiểu: khí nén hoặc điện áp tại điểm lắp trong điều kiện bất lợi.
- Áp dụng hệ số thiết kế: theo khuyến nghị của hãng và mức độ rủi ro; không dùng một hệ số cố định cho mọi van.
- Kiểm tra interface: mặt bích, chiều cao trục, kích thước drive, key/square và tải lên trục.
- Đối chiếu tốc độ: đóng quá nhanh có thể gây búa nước; quá chậm có thể không đáp ứng liên động.
Tiêu chuẩn lắp ghép và phụ kiện
ISO 5211 quy định interface cho actuator quay một phần tư vòng, gồm kích thước mặt bích, bộ phận truyền động và giá trị mô-men tham chiếu. Việc cùng chuẩn interface không tự động bảo đảm actuator phù hợp về torque, chiều cao trục hoặc điều kiện quá trình.
- Positioner: so sánh tín hiệu đặt với vị trí thực và điều chỉnh actuator.
- Solenoid valve: chuyển mạch khí; xem nguyên lý van điện từ.
- Limit switch box: phản hồi trạng thái mở/đóng.
- Air filter regulator: lọc và điều chỉnh áp khí cấp.
- Manual override: cho phép thao tác có kiểm soát khi mất nguồn nếu thiết kế cho phép.
Bảng lựa chọn nhanh
| Điều kiện ưu tiên | Phương án thường xem xét |
|---|---|
| Có khí nén, cần đóng mở nhanh và spring-return | Khí nén |
| Không có khí trung tâm, nguồn điện sẵn | Điện |
| Van lớn hoặc cần lực cao | Thủy lực/điện–thủy lực sau tính toán |
| Điều tiết liên tục | Actuator + positioner/controller có duty phù hợp |
| Khu vực nguy hiểm | Thiết bị có chứng nhận phù hợp phân vùng |
Dữ liệu cần chuẩn bị trước khi chọn bộ truyền động
Chỉ gửi DN và tên loại van chưa đủ để chọn actuator. Hồ sơ nên có tối thiểu các dữ liệu sau:
- Thông tin van: hãng, model, DN/NPS, kiểu van, vật liệu seat và bản vẽ lắp.
- Torque hoặc thrust: ưu tiên dữ liệu của nhà sản xuất van tại chênh áp thiết kế; tách mô-men mở, chạy và đóng nếu có.
- Điều kiện quá trình: lưu chất, áp suất, chênh áp, nhiệt độ và khả năng đóng cặn hoặc kẹt.
- Nguồn sẵn có: điện áp và pha, áp khí tối thiểu tại điểm lắp hoặc nguồn thủy lực.
- Chế độ điều khiển: on/off hay modulating, loại tín hiệu, thời gian hành trình và số chu kỳ dự kiến.
- Trạng thái khi mất nguồn: fail-close, fail-open hay giữ vị trí; phải xuất phát từ đánh giá rủi ro hệ thống.
- Môi trường lắp: trong nhà/ngoài trời, độ ẩm, bụi, ngập, ăn mòn và phân vùng nguy hiểm nếu có.
- Phản hồi và phụ kiện: limit switch, positioner, solenoid, bộ lọc điều áp, heater hoặc manual override.
Nếu không có torque/thrust của van, không nên suy ra trực tiếp từ DN. Có thể yêu cầu hãng van cung cấp dữ liệu hoặc tính lại từ cấu tạo và điều kiện làm việc; việc nhân một hệ số kinh nghiệm không thay thế được dữ liệu đầu vào.
Lỗi thường gặp khi ghép actuator với van
- Chọn đúng mặt bích ISO 5211 nhưng sai kích thước hoặc hình dạng trục nối.
- Dùng áp khí danh nghĩa tại máy nén thay cho áp tối thiểu thực tế tại actuator.
- Không tính mô-men tăng do seat lão hóa, cặn bám hoặc thời gian dài không vận hành.
- Chọn actuator on/off cho nhiệm vụ điều tiết liên tục mà không kiểm tra duty cycle và độ phân giải.
- Gọi “fail-safe” nhưng không xác định rõ van phải mở, đóng hay giữ vị trí khi mất nguồn.
- Lắp thêm tay quay, positioner hoặc hộp công tắc nhưng không kiểm tra không gian và tải lên giá đỡ.
Câu hỏi thường gặp
Actuator valve là gì?
Là bộ truyền động tạo lực hoặc mô-men để vận hành van theo lệnh điều khiển.
Tác động đơn và kép khác nhau thế nào?
Tác động kép dùng khí cho hai chiều; tác động đơn thường dùng khí một chiều và lò xo hồi về vị trí thiết kế.
Có thể chọn actuator chỉ theo DN van không?
Không. Cần torque/thrust, chênh áp, seat, nguồn cấp, tốc độ, chu kỳ và trạng thái an toàn.
Actuator điện có điều tiết được không?
Có nếu model hỗ trợ modulating, tín hiệu phù hợp và duty cycle đáp ứng số lần hiệu chỉnh.
ISO 5211 có bảo đảm lắp đúng hoàn toàn không?
Không. Vẫn phải kiểm tra mô-men, trục, khớp nối, giá đỡ và tải cơ khí.
Nguồn kỹ thuật tham khảo
Kết luận: Actuator phù hợp phải đủ torque/thrust trong điều kiện bất lợi, tương thích cơ khí, nguồn và tín hiệu, đồng thời đưa van về trạng thái an toàn đã được xác định từ rủi ro hệ thống.
