Y lọc inox
Y lọc inox là thiết bị dùng để lọc rác, cặn bẩn trong hệ thống đường ống, giúp bảo vệ van, bơm và các thiết bị phía sau. Nhờ thân làm từ inox không gỉ, Y lọc inox có độ bền cao, chịu áp lực tốt và phù hợp cho nhiều môi trường như nước, hơi nóng, dầu và hóa chất nhẹ.
- Kiểu kết nối phổ biến gồm nối ren cho đường ống nhỏ và mặt bích cho hệ thống trung, lớn.
- Lưới lọc có thể làm từ inox đục lỗ hoặc inox dạng lưới, dễ tháo vệ sinh.
- Vật liệu inox thường sử dụng là inox 201, inox 304 và inox 316.
- Làm việc tốt với các môi chất như nước sạch, nước thải, hơi nóng, dầu, khí nén, hóa chất nhẹ.
- Kích thước thông dụng từ DN15 đến DN500 (tùy kiểu kết nối).
- Tiêu chuẩn kết nối thường gặp: JIS, ANSI, DIN.
- Y lọc inox giúp giữ lại cặn bẩn, hạn chế tắc nghẽn và hư hỏng thiết bị trong hệ thống.
- Thiết kế dạng chữ Y giúp dòng chảy ổn định, ít gây tổn thất áp suất.
- Cấu tạo đơn giản, dễ tháo nắp để vệ sinh và bảo trì định kỳ.
- Chất liệu inox giúp thiết bị chống gỉ, ít bám cặn, sử dụng bền bỉ trong thời gian dài.
- Thường được lắp đặt trước van điều khiển, van giảm áp, đồng hồ đo, bơm để tăng độ an toàn cho hệ thống.
- Ứng dụng rộng rãi trong cấp thoát nước, PCCC, xử lý nước, nhà máy công nghiệp và hệ thống kỹ thuật.

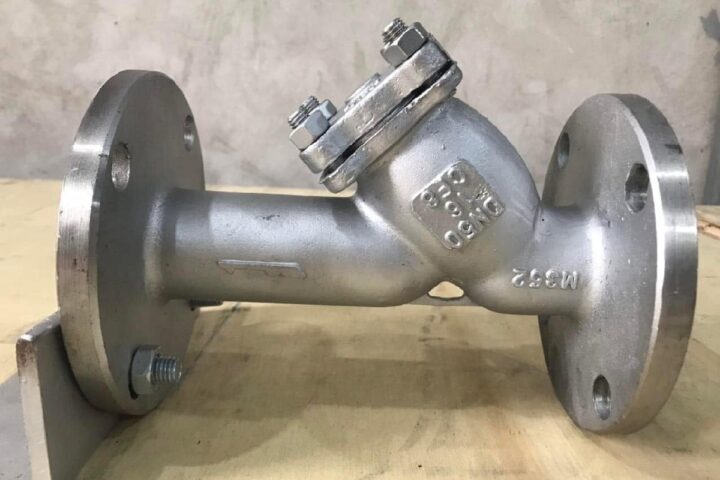

Sản phẩm Y lọc inox
Giới thiệu
Y lọc inox là thiết bị lọc rác – lọc cặn cơ học được lắp trên đường ống nhằm giữ lại cặn bẩn, rỉ sét, tạp chất rắn có trong lưu chất trước khi chúng đi vào các thiết bị quan trọng phía sau như van, máy bơm, đồng hồ đo, van điều khiển. Nhờ đó, Y lọc inox giúp bảo vệ hệ thống, giảm nguy cơ hư hỏng và kéo dài tuổi thọ thiết bị.
Y lọc có hình dạng chữ Y, bên trong chứa lưới lọc inox. Khi dòng chảy đi qua, các hạt cặn sẽ bị giữ lại trong lưới, còn lưu chất sạch tiếp tục đi qua hệ thống. Thiết kế dạng chữ Y giúp dòng chảy ổn định, ít sụt áp, đồng thời dễ dàng tháo nắp để vệ sinh lưới lọc khi cần.
Nhờ được chế tạo từ inox (thép không gỉ) như inox 201, 304 hoặc 316, Y lọc inox có khả năng chống ăn mòn tốt, chịu áp và chịu nhiệt cao, phù hợp làm việc trong nhiều môi trường như nước sạch, nước thải, khí nén, hơi nóng và hóa chất nhẹ. Đặc biệt, inox 304 và 316 rất được ưa chuộng trong các hệ thống yêu cầu độ bền cao và vệ sinh an toàn.
Hiện nay, Y lọc inox có nhiều kiểu kết nối như nối ren, lắp bích, đa dạng kích cỡ từ DN nhỏ đến DN lớn, đáp ứng nhu cầu lắp đặt trong cả hệ thống dân dụng và công nghiệp.
Với vai trò là thiết bị lọc thô quan trọng, Y lọc inox là lựa chọn không thể thiếu trong các ngành như cấp thoát nước, PCCC, thực phẩm – đồ uống, hóa chất, hơi – khí và sản xuất công nghiệp.
Xem toàn bộ sản phẩm: Van inox
Thông số kỹ thuật
Bảng thông số dưới đây áp dụng cho đa số các dòng Y lọc inox đang được sử dụng phổ biến trên thị trường. Thông số thực tế có thể thay đổi tùy kiểu kết nối, kích cỡ DN và nhà sản xuất.
Bảng thông số kỹ thuật
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Tên sản phẩm | Y lọc inox |
| Vật liệu thân | Inox 201 / Inox 304 / Inox 316 |
| Vật liệu lưới lọc | Inox |
| Kiểu lọc | Lọc cơ học (lọc cặn rắn) |
| Kích cỡ danh định | DN15 – DN600 (½” – 24”) |
| Kiểu kết nối | Nối ren / Lắp bích |
| Tiêu chuẩn kết nối | JIS / ANSI / DIN / BS |
| Áp suất làm việc | PN10 – PN16 (tùy model) |
| Nhiệt độ làm việc | -10°C đến 200°C (tùy vật liệu gioăng) |
| Môi chất sử dụng | Nước, khí nén, hơi, hóa chất nhẹ |
| Hướng dòng chảy | Theo mũi tên trên thân |
| Cấp độ lọc | 20–100 mesh (tùy loại lưới) |
| Vị trí lắp đặt | Đường ống ngang hoặc đứng |
| Kiểu vệ sinh | Tháo nắp, lấy lưới lọc vệ sinh |
| Xuất xứ | Việt Nam, Trung Quốc, Hàn Quốc, Châu Âu (tùy loại) |
Cấu tạo và nguyên lý hoạt động
Phần này giúp bạn hiểu rõ Y lọc inox gồm những bộ phận nào và cách thiết bị này giữ lại cặn bẩn trong quá trình lưu chất đi qua đường ống.
Cấu tạo & vật liệu
Y lọc inox có cấu tạo đơn giản, chắc chắn, dễ tháo lắp và vệ sinh. Mỗi bộ phận đều đảm nhiệm một chức năng riêng trong quá trình lọc.
Thân Y lọc
Thân lọc được đúc từ inox 201, 304 hoặc 316, có hình dạng chữ Y. Bộ phận này vừa làm nhiệm vụ dẫn dòng chảy, vừa tạo khoang chứa lưới lọc và cặn bẩn. Thân inox giúp Y lọc chịu áp, chịu nhiệt và chống ăn mòn tốt.
Lưới lọc inox
Lưới lọc nằm bên trong thân Y, thường làm bằng inox với độ lọc từ 20–100 mesh (tùy yêu cầu). Đây là bộ phận giữ lại cặn rắn, rác, rỉ sét có trong lưu chất, chỉ cho phần lưu chất sạch đi qua.
Nắp lọc / nắp xả
Nắp lọc được lắp ở nhánh dưới của chữ Y, dùng để giữ lưới lọc và tháo ra khi cần vệ sinh. Một số dòng có thể tích hợp nút xả cặn giúp làm sạch nhanh mà không cần tháo toàn bộ lưới.
Gioăng làm kín
Gioăng (cao su, PTFE…) được đặt tại vị trí tiếp xúc giữa thân và nắp lọc, giúp đảm bảo độ kín, tránh rò rỉ lưu chất trong quá trình vận hành.
Nguyên lý hoạt động
Y lọc inox hoạt động theo nguyên lý lọc cơ học, hoàn toàn thụ động, không cần nguồn điện hay bộ điều khiển.
Khi lưu chất đi qua Y lọc
Dòng lưu chất chảy theo chiều mũi tên trên thân Y lọc. Khi đi vào thân lọc, lưu chất phải đi xuyên qua lưới lọc inox.
Quá trình giữ cặn
Các hạt cặn rắn, rác, tạp chất có kích thước lớn hơn mắt lưới sẽ bị giữ lại trong khoang lọc, tích tụ ở nhánh dưới của chữ Y. Phần lưu chất sạch tiếp tục đi qua hệ thống phía sau.
Khi cần vệ sinh
Sau một thời gian vận hành, cặn bẩn tích tụ nhiều sẽ làm tăng sụt áp. Lúc này, chỉ cần tháo nắp lọc, lấy lưới ra vệ sinh hoặc thay thế, sau đó lắp lại để Y lọc tiếp tục hoạt động bình thường.
Đặc điểm nổi bật
Y lọc inox được đánh giá cao nhờ thiết kế đơn giản nhưng hiệu quả, phù hợp với nhiều hệ thống đường ống từ dân dụng đến công nghiệp.
Khả năng lọc cặn hiệu quả
Y lọc inox có chức năng lọc cặn rắn, rác, rỉ sét, tạp chất cơ học có trong lưu chất trước khi đi vào các thiết bị quan trọng. Nhờ đó, hệ thống vận hành ổn định hơn và hạn chế hư hỏng van, máy bơm.
Vật liệu inox bền bỉ, chống ăn mòn
Thân và lưới lọc được chế tạo từ inox 201, 304 hoặc 316 giúp Y lọc chống gỉ sét, chịu ăn mòn và chịu nhiệt tốt, phù hợp với nước, khí nén, hơi nóng và nhiều môi trường khác nhau.
Thiết kế chữ Y tối ưu dòng chảy
Cấu tạo dạng chữ Y giúp dòng chảy đi qua ổn định, ít sụt áp hơn so với một số dạng lọc khác, đồng thời tạo khoang chứa cặn thuận tiện cho việc vệ sinh.
Dễ dàng tháo lắp và vệ sinh
Y lọc inox được thiết kế với nắp lọc tháo rời, cho phép người dùng dễ dàng lấy lưới ra vệ sinh hoặc thay thế mà không cần tháo toàn bộ thiết bị khỏi đường ống.
Đa dạng kích cỡ và kiểu kết nối
Sản phẩm có nhiều kích cỡ DN, đi kèm các kiểu kết nối như nối ren, lắp bích, dễ dàng lắp đặt cho cả hệ thống nhỏ và các tuyến ống công nghiệp lớn.
Hoạt động thụ động, không cần năng lượng
Y lọc inox làm việc theo nguyên lý cơ học, không cần điện hay khí nén, giúp hệ thống vận hành đơn giản, an toàn và ít phát sinh sự cố.
Tuổi thọ cao, ít bảo trì
Nhờ cấu tạo chắc chắn và vật liệu chất lượng, Y lọc inox ít hỏng hóc, chỉ cần vệ sinh định kỳ lưới lọc là có thể sử dụng lâu dài.
Ứng dụng
Nhờ khả năng lọc cặn hiệu quả và độ bền cao, Y lọc inox được sử dụng rất phổ biến trong nhiều hệ thống và lĩnh vực khác nhau.
Hệ thống cấp thoát nước
Y lọc inox được lắp đặt trong các hệ thống cấp nước sạch, thoát nước, xử lý nước thải để loại bỏ rác, cặn, rỉ sét trong đường ống, giúp bảo vệ van, đồng hồ nước và máy bơm.
Hệ thống bơm và thiết bị công nghiệp
Trong các trạm bơm, nhà máy, Y lọc inox thường được lắp trước máy bơm, van điều khiển, van điện từ nhằm ngăn cặn bẩn đi vào thiết bị, giảm nguy cơ hư hỏng và tắc nghẽn.
Ngành PCCC (phòng cháy chữa cháy)
Y lọc inox được sử dụng trong các hệ thống đường ống chữa cháy, giúp giữ lại cặn bẩn trong nguồn nước, đảm bảo thiết bị hoạt động ổn định khi có sự cố xảy ra.
Hệ thống khí nén
Trong các hệ thống khí nén, Y lọc inox giúp loại bỏ tạp chất rắn, bảo vệ van và thiết bị khí phía sau, góp phần duy trì áp suất và hiệu suất làm việc.
Hệ thống hơi nóng
Y lọc inox được ứng dụng trong các hệ thống hơi nóng áp suất thấp đến trung bình, giúp lọc cặn trước khi hơi đi vào van điều khiển, bẫy hơi hoặc thiết bị trao đổi nhiệt.
Ngành thực phẩm và đồ uống
Nhờ vật liệu inox sạch, dễ vệ sinh, Y lọc inox được sử dụng trong các dây chuyền chế biến thực phẩm, nước giải khát, bia – rượu, đảm bảo an toàn vệ sinh và chất lượng sản phẩm.
Ngành hóa chất và xử lý dung dịch
Y lọc inox phù hợp cho các hệ thống dẫn hóa chất nhẹ, dung dịch xử lý, đặc biệt khi dùng inox 304 hoặc 316 để tăng khả năng chống ăn mòn.
Ưu điểm
Y lọc inox mang lại nhiều lợi ích thiết thực cho hệ thống đường ống, giúp nâng cao độ bền, tính ổn định và hiệu quả vận hành.
Lọc cặn hiệu quả, bảo vệ thiết bị
Y lọc inox có khả năng giữ lại rác, cặn rắn, rỉ sét trong lưu chất trước khi đi vào các thiết bị quan trọng như van, máy bơm, đồng hồ đo. Nhờ đó, hệ thống được bảo vệ tốt hơn và giảm nguy cơ hư hỏng.
Vật liệu inox bền bỉ, chống ăn mòn
Sử dụng inox 201, 304 hoặc 316 giúp Y lọc chống gỉ sét, chịu ăn mòn và chịu nhiệt tốt, phù hợp với nhiều môi trường khác nhau như nước, khí nén, hơi và hóa chất nhẹ.
Thiết kế tối ưu, ít sụt áp
Dạng chữ Y giúp dòng chảy đi qua ổn định, hạn chế tổn thất áp suất so với nhiều thiết bị lọc khác, đặc biệt hữu ích trong các hệ thống yêu cầu lưu lượng lớn.
Dễ dàng tháo lắp và vệ sinh
Y lọc inox có nắp lọc tháo rời, cho phép vệ sinh lưới lọc nhanh chóng mà không cần tháo toàn bộ thiết bị khỏi đường ống, tiết kiệm thời gian và công sức bảo trì.
Đa dạng kích cỡ và kiểu kết nối
Sản phẩm có nhiều kích thước DN và kiểu kết nối nối ren hoặc lắp bích, dễ dàng lựa chọn cho cả hệ thống nhỏ và hệ thống công nghiệp lớn.
Hoạt động ổn định, không cần năng lượng
Y lọc inox hoạt động hoàn toàn cơ học, không cần điện hay khí nén, giúp hệ thống vận hành an toàn, đơn giản và ít phát sinh sự cố.
Tuổi thọ cao, chi phí sử dụng lâu dài hợp lý
Nhờ cấu tạo chắc chắn và vật liệu chất lượng, Y lọc inox có tuổi thọ cao, ít hỏng hóc, giúp giảm chi phí sửa chữa và thay thế trong suốt quá trình sử dụng.
Nhược điểm
Mặc dù mang lại nhiều lợi ích cho hệ thống đường ống, Y lọc inox vẫn tồn tại một số hạn chế nhất định. Hiểu rõ các nhược điểm này sẽ giúp bạn sử dụng thiết bị hiệu quả và đúng mục đích hơn.
Cần vệ sinh định kỳ
Y lọc inox là thiết bị lọc cặn cơ học, do đó cặn bẩn sẽ tích tụ dần trong lưới lọc. Nếu không vệ sinh định kỳ, Y lọc có thể gây tắc nghẽn, giảm lưu lượng và tăng sụt áp trong hệ thống.
Gây sụt áp nhất định
Mặc dù thiết kế chữ Y giúp giảm tổn thất áp suất, nhưng Y lọc inox vẫn gây sụt áp so với đường ống trơn, đặc biệt khi lưới lọc mịn hoặc cặn bẩn bám nhiều.
Không lọc được tạp chất quá nhỏ
Y lọc inox chỉ phù hợp để lọc thô, giữ lại các hạt rắn có kích thước lớn hơn mắt lưới. Với yêu cầu lọc tinh hoặc lọc vi sinh, cần kết hợp thêm các thiết bị lọc chuyên dụng khác.
Hiệu quả phụ thuộc vào độ mesh của lưới
Nếu chọn lưới quá thưa, hiệu quả lọc sẽ thấp; ngược lại, lưới quá mịn có thể làm giảm lưu lượng nhanh chóng. Do đó, cần lựa chọn độ mesh phù hợp với hệ thống.
Chiếm không gian lắp đặt
So với một số loại lọc khác, Y lọc inox cần không gian phía dưới để tháo lưới và vệ sinh, điều này có thể gây bất tiện ở những vị trí lắp đặt chật hẹp.
Chi phí đầu tư ban đầu cao hơn
So với Y lọc bằng gang hoặc nhựa, Y lọc inox có giá thành cao hơn, đặc biệt là loại inox 304 hoặc 316. Tuy nhiên, chi phí này thường được bù lại bằng độ bền và tuổi thọ sử dụng lâu dài.
So sánh
Bảng so sánh dưới đây giúp bạn dễ dàng nhận biết sự khác nhau giữa Y lọc inox và Y lọc gang, từ đó lựa chọn sản phẩm phù hợp với môi trường làm việc và ngân sách đầu tư.
Bảng chi tiết
| Tiêu chí | Y lọc inox | Y lọc gang |
|---|---|---|
| Vật liệu | Inox 201 / 304 / 316 | Gang xám / gang dẻo |
| Khả năng chống ăn mòn | Rất tốt, chống gỉ sét | Kém hơn, dễ bị ăn mòn |
| Môi trường sử dụng | Nước, khí, hơi, hóa chất nhẹ, thực phẩm | Chủ yếu nước sạch, nước thải |
| Độ bền & tuổi thọ | Cao, dùng lâu dài | Trung bình |
| Trọng lượng | Nhẹ hơn | Nặng hơn |
| Tính vệ sinh | Cao, dễ làm sạch | Thấp hơn |
| Bảo trì | Ít bảo trì | Cần sơn phủ, chống gỉ |
| Giá thành | Cao hơn | Thấp hơn |
Khi nào nên chọn Y lọc inox?
Y lọc inox nên được lựa chọn khi hệ thống làm việc trong môi trường có độ ẩm cao, dễ ăn mòn hoặc yêu cầu độ bền và độ sạch cao. Với các hệ thống nước sạch, khí nén, hơi nóng, thực phẩm – đồ uống hoặc hóa chất nhẹ, Y lọc inox phát huy rõ ưu thế nhờ khả năng chống gỉ sét, chịu nhiệt tốt và ít bị xuống cấp theo thời gian. Đặc biệt trong các nhà máy sản xuất, khu công nghiệp hoặc hệ thống cần vận hành lâu dài, việc sử dụng Y lọc inox giúp giảm đáng kể chi phí bảo trì và thay thế, đồng thời đảm bảo an toàn cho các thiết bị phía sau như van điều khiển, máy bơm, đồng hồ đo.
Khi nào nên chọn Y lọc gang?
Y lọc gang phù hợp hơn với các hệ thống cấp thoát nước thông thường, nơi môi trường làm việc không quá khắc nghiệt và không yêu cầu cao về khả năng chống ăn mòn. Trong các công trình dân dụng, hệ thống nước sinh hoạt, nước thải hoặc PCCC cơ bản, Y lọc gang đáp ứng tốt nhu cầu lọc cặn với chi phí đầu tư ban đầu thấp. Đây là lựa chọn hợp lý khi ngân sách hạn chế và hệ thống không đòi hỏi tuổi thọ quá dài hay tiêu chuẩn vệ sinh nghiêm ngặt.
Cách chọn
Để Y lọc inox phát huy đúng hiệu quả lọc cặn và bảo vệ hệ thống, việc lựa chọn đúng ngay từ đầu là rất quan trọng. Dưới đây là những tiêu chí cần quan tâm, trình bày theo cách dễ hiểu để bạn tiện áp dụng.
Xác định môi chất sử dụng
Trước hết cần xác định hệ thống đang sử dụng nước sạch, nước thải, khí nén, hơi nóng hay hóa chất nhẹ. Với môi trường thông thường, inox 201 hoặc inox 304 có thể đáp ứng. Trong khi đó, các hệ thống yêu cầu độ bền cao, môi trường ẩm, ăn mòn hoặc liên quan đến thực phẩm – đồ uống nên ưu tiên inox 304 hoặc inox 316 để đảm bảo an toàn và tuổi thọ lâu dài.
Lựa chọn kích cỡ DN phù hợp
Y lọc inox phải có kích cỡ DN trùng với đường ống (DN20, DN25, DN50, DN100…). Việc chọn đúng kích thước giúp lắp đặt dễ dàng, dòng chảy ổn định và tránh hiện tượng rò rỉ hoặc nghẽn cục bộ trong hệ thống.
Chọn độ mesh của lưới lọc
Độ mesh quyết định khả năng lọc cặn của Y lọc inox. Nếu hệ thống chỉ cần lọc rác thô, cặn lớn, có thể chọn lưới mesh thấp để giảm sụt áp. Ngược lại, với các thiết bị nhạy cảm phía sau như van điều khiển hoặc van điện từ, nên chọn lưới lọc mịn hơn để tăng khả năng bảo vệ, nhưng vẫn cần cân đối để không làm giảm lưu lượng quá nhiều.
Quan tâm đến áp suất và nhiệt độ làm việc
Cần kiểm tra áp suất và nhiệt độ thực tế của hệ thống để chọn Y lọc inox có cấp áp PN và giới hạn nhiệt độ phù hợp. Với hơi nóng hoặc môi trường nhiệt cao, nên chú ý thêm đến vật liệu gioăng làm kín để tránh nhanh lão hóa và rò rỉ.
Lựa chọn kiểu kết nối
Tùy theo hệ thống đường ống, bạn có thể chọn Y lọc inox nối ren cho DN nhỏ, dễ lắp đặt và thay thế, hoặc Y lọc inox lắp bích cho DN lớn, hệ thống công nghiệp cần độ chắc chắn và ổn định cao.
Xem xét vị trí lắp đặt và không gian bảo trì
Y lọc inox cần có khoảng trống phía dưới để tháo lưới lọc vệ sinh. Vì vậy, khi lựa chọn và bố trí lắp đặt, cần đảm bảo đủ không gian thao tác để việc bảo trì sau này được thuận tiện.
Cân nhắc chi phí và hiệu quả lâu dài
Y lọc inox có giá cao hơn so với Y lọc gang hoặc nhựa, nhưng đổi lại là độ bền cao, ít hư hỏng và ít bảo trì. Với các hệ thống vận hành liên tục hoặc yêu cầu ổn định lâu dài, lựa chọn Y lọc inox thường mang lại hiệu quả kinh tế tốt hơn về lâu dài.
Các lưu ý
Lưu ý trước khi lắp đặt
Chuẩn bị đúng ngay từ đầu sẽ tránh phát sinh lỗi trong quá trình sử dụng.
Kiểm tra thông số kỹ thuật
Trước khi lắp, cần đối chiếu kích cỡ DN, kiểu kết nối, áp suất và nhiệt độ làm việc của Y lọc inox với hệ thống thực tế. Không nên sử dụng Y lọc có thông số thấp hơn điều kiện làm việc vì dễ gây rò rỉ hoặc biến dạng khi vận hành.
Kiểm tra tình trạng lưới lọc
Cần kiểm tra lưới lọc bên trong xem có bị móp méo, nứt gãy hoặc bám dị vật trong quá trình vận chuyển hay không. Lưới phải nằm đúng vị trí và ôm khít trong thân lọc.
Vệ sinh đường ống
Đường ống nên được làm sạch cặn bẩn, xỉ hàn trước khi lắp Y lọc inox để tránh làm tắc lưới ngay khi hệ thống bắt đầu vận hành.
Lưu ý khi lắp đặt
Lắp đặt đúng kỹ thuật quyết định hiệu quả lọc và độ kín của Y lọc inox.
Lắp đúng chiều dòng chảy
Y lọc inox luôn có ký hiệu mũi tên trên thân. Khi lắp đặt, cần đảm bảo dòng chảy đi đúng chiều mũi tên, nếu lắp ngược sẽ làm giảm hiệu quả lọc và gây sụt áp lớn.
Bố trí đúng hướng thân Y
Nhánh chứa lưới lọc của Y lọc inox nên hướng xuống dưới, giúp cặn bẩn dễ tích tụ và thuận tiện cho việc tháo lưới vệ sinh về sau.
Không siết quá lực
Khi lắp nối ren hoặc lắp bích, không nên siết quá chặt vì có thể làm hư gioăng, nứt thân hoặc biến dạng nắp lọc, dẫn đến rò rỉ trong quá trình sử dụng.
Lưu ý bảo trì & bảo dưỡng
Bảo trì định kỳ giúp kéo dài tuổi thọ và giữ hiệu suất lọc ổn định.
Vệ sinh lưới lọc định kỳ
Tùy môi trường sử dụng, nên tháo lưới lọc vệ sinh theo chu kỳ phù hợp. Với hệ thống nhiều cặn bẩn, tần suất vệ sinh cần dày hơn để tránh nghẹt dòng.
Kiểm tra gioăng làm kín
Sau mỗi lần tháo vệ sinh, cần kiểm tra tình trạng gioăng. Nếu gioăng bị chai cứng hoặc rách, nên thay mới để đảm bảo độ kín khi lắp lại.
