Van bướmVan bướm vi sinh
Van bướm vi sinh là dòng van inox dùng cho đường ống yêu cầu vệ sinh cao trong thực phẩm, đồ uống, sữa, dược phẩm và mỹ phẩm. Sản phẩm có nhiều lựa chọn về vật liệu inox 304, 316L, kiểu kết nối Clamp hoặc hàn và phương thức vận hành bằng tay, khí nén hoặc điện tùy hệ thống.
Sản phẩm Van bướm vi sinh
Van bướm vi sinh dùng khi nào?
Van bướm vi sinh được sử dụng để đóng mở hoặc kiểm soát dòng lưu chất trên các hệ thống đường ống yêu cầu vệ sinh cao, thường gặp trong dây chuyền thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm và một số hệ thống nước sạch công nghệ. So với van bướm công nghiệp thông thường, dòng van này ưu tiên thiết kế gọn, bề mặt tiếp xúc lưu chất dễ vệ sinh và các kiểu kết nối thuận tiện cho việc tháo lắp, làm sạch đường ống.
Van phù hợp khi hệ thống cần đóng mở nhanh, vệ sinh thường xuyên hoặc hạn chế khu vực lưu chất bám đọng. Tùy điều kiện vận hành, người dùng có thể lựa chọn thân inox 304 hoặc 316L, kết nối Clamp hoặc hàn, cùng các kiểu điều khiển như tay rút, tay kẹp, khí nén hoặc điện.
Khi lựa chọn không nên chỉ dựa vào kích thước đường ống. Cần đối chiếu thêm tiêu chuẩn đầu nối, vật liệu thân van, vật liệu gioăng, nhiệt độ, áp suất và yêu cầu vệ sinh của lưu chất. Với hệ thống CIP/SIP hoặc môi trường có hóa chất vệ sinh, các thông số này càng cần được xác nhận theo đúng model van trước khi sử dụng.
Xem toàn bộ sản phẩm: Van và phụ kiện inox vi sinh
Các loại van bướm vi sinh tại Tổng Kho Valve.
Van bướm vi sinh có thể khác nhau về kiểu kết nối và phương thức vận hành. Khi lựa chọn nên xác định cách lắp đặt, tần suất tháo vệ sinh và yêu cầu vận hành thủ công hay tự động của hệ thống trước khi chọn model cụ thể.
Van bướm vi sinh kết nối Clamp
Dễ tháo lắp và vệ sinh, phù hợp các tuyến ống cần kiểm tra định kỳ. Cần đối chiếu đúng tiêu chuẩn và kích thước đầu Clamp.
Van bướm vi sinh kết nối hàn
Dùng cho tuyến ống lắp cố định, ưu tiên kết nối ổn định. Cần xác định chính xác quy cách đầu hàn trước khi thi công.
Tổng Kho Valve hiện có cấu hình van bướm vi sinh tay rút 2 đầu hàn; ngoài ra còn có dạng kết hợp một đầu ren – một đầu hàn cho những vị trí có yêu cầu kết nối đặc thù.
Van bướm vi sinh vận hành bằng tay
Phù hợp vị trí dễ tiếp cận, tần suất đóng mở không cao và không yêu cầu tự động hóa.
Tùy cách bố trí đường ống, van vận hành bằng tay có thể kết hợp với đầu Clamp, đầu hàn, rắc co hoặc các cấu hình kết nối phù hợp khác.
Van bướm vi sinh điều khiển khí nén hoặc điện
Lựa chọn khí nén hoặc điện cho dây chuyền cần đóng mở từ xa hoặc tích hợp hệ thống điều khiển.
Loại khí nén phù hợp khi nhà máy đã có nguồn khí nén và cần cơ cấu chấp hành đóng mở nhanh. Loại điều khiển điện thuận tiện tại những vị trí có nguồn điện và cần nhận tín hiệu điều khiển từ hệ thống. Khi lựa chọn cần xác định thêm nguồn cấp, kiểu đóng mở hoặc điều tiết và yêu cầu trạng thái của van khi xảy ra sự cố.
Thông số cần xác nhận khi chọn van bướm vi sinh
Các thông số dưới đây cần được đối chiếu theo từng model và điều kiện vận hành thực tế, đặc biệt với vật liệu, gioăng, kết nối, nhiệt độ và áp suất làm việc.
Bảng thông số kỹ thuật cần tham khảo trước khi chọn
| Hạng mục | Lựa chọn / thông tin cần xác nhận |
|---|---|
| Vật liệu thân | Inox 304, 316/316L tùy model |
| Kích thước | Chọn theo đường kính và tiêu chuẩn đường ống |
| Kiểu kết nối | Clamp, hàn hoặc cấu hình kết nối theo từng sản phẩm |
| Vật liệu gioăng | EPDM, Silicone, PTFE hoặc loại khác tùy môi chất |
| Kiểu vận hành | Tay rút, tay kẹp, khí nén, điện |
| Áp suất làm việc | Xác nhận theo model, kích thước và nhà sản xuất |
| Nhiệt độ làm việc | Phụ thuộc vật liệu gioăng và môi chất |
| Bề mặt tiếp xúc | Kiểm tra yêu cầu hoàn thiện bề mặt/độ nhám nếu hệ thống có tiêu chuẩn cụ thể |
| Môi chất | Thực phẩm, đồ uống, sữa, mỹ phẩm, dược phẩm… tùy yêu cầu hệ thống |
| Yêu cầu vệ sinh | Xác nhận khả năng đáp ứng quy trình CIP/SIP theo model và vật liệu sử dụng |

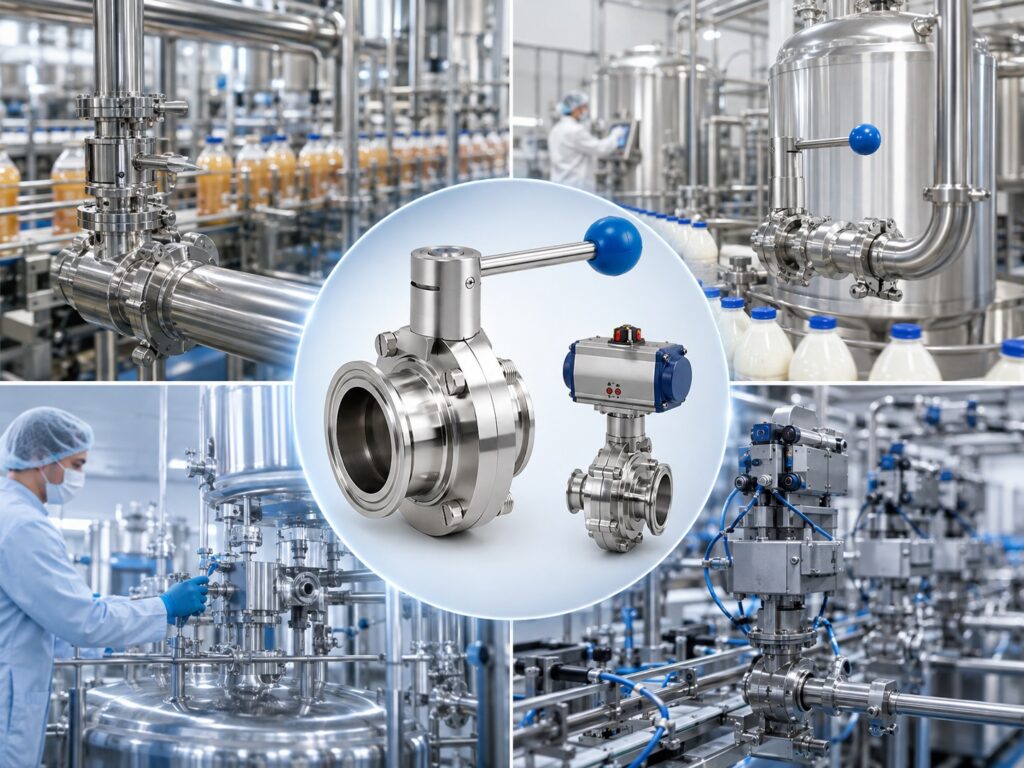

Chọn van bướm vi sinh theo hệ thống sử dụng
Mỗi hệ thống có yêu cầu khác nhau về vật liệu, kết nối, gioăng và phương thức vận hành. Có thể tham khảo nhanh theo từng nhóm ứng dụng dưới đây.
Danh sách các hệ thống phổ biến
Hình ảnh van bướm vi sinh sử dụng trong các hệ thống
Thực phẩm và đồ uống
Ưu tiên loại dễ tháo vệ sinh, vật liệu phù hợp với lưu chất và gioăng đáp ứng điều kiện nhiệt độ, hóa chất vệ sinh của dây chuyền.
Sữa và sản phẩm từ sữa
Cần chú ý khả năng vệ sinh đường ống, vật liệu tiếp xúc lưu chất và mức độ phù hợp với quy trình CIP/SIP nếu hệ thống có sử dụng.
Dược phẩm và mỹ phẩm
Ngoài vật liệu van, cần xác nhận yêu cầu về bề mặt tiếp xúc, gioăng, tiêu chuẩn kết nối và mức độ vệ sinh theo yêu cầu cụ thể của hệ thống.
Dây chuyền tự động
Có thể lựa chọn van điều khiển khí nén hoặc điện. Cần xác định nguồn cấp, tín hiệu điều khiển và trạng thái đóng/mở yêu cầu trước khi chọn bộ truyền động.
Chọn nhanh cấu hình van bướm vi sinh
Việc lựa chọn van bướm vi sinh chủ yếu phụ thuộc vào kiểu kết nối, vật liệu và phương thức vận hành. Có thể tham khảo nhanh các cấu hình dưới đây trước khi đối chiếu model cụ thể.
Thường xuyên tháo lắp, vệ sinh
Ưu tiên kết nối Clamp để thuận tiện khi tháo kiểm tra và vệ sinh. Cần đối chiếu đúng kích thước và tiêu chuẩn đầu Clamp của hệ thống.
Lắp cố định trên đường ống
Có thể lựa chọn kết nối hàn khi vị trí van ít tháo rời. Cần xác định chính xác đường kính và quy cách đầu ống trước khi thi công.
Chọn inox 304 hay 316L
Inox 304 phù hợp với nhiều hệ thống thông thường; inox 316/316L nên cân nhắc khi yêu cầu chống ăn mòn cao hơn. Việc lựa chọn cuối cùng cần dựa vào lưu chất và điều kiện vận hành.
Đóng mở trực tiếp tại chỗ
Có thể sử dụng tay rút hoặc tay kẹp cho những vị trí dễ tiếp cận và không yêu cầu điều khiển tự động.
Dây chuyền sử dụng khí nén
Van bướm vi sinh điều khiển khí nén phù hợp với hệ thống đã có nguồn khí và cần đóng mở tự động. Cần xác định kiểu tác động và trạng thái van khi mất khí.
Dây chuyền sử dụng điều khiển điện
Có thể chọn bộ truyền động điện khi cần đóng mở từ xa hoặc kết nối với hệ thống điều khiển. Cần xác định điện áp, kiểu đóng mở và tín hiệu điều khiển.
Nên dùng van bướm vi sinh khi nào?
Van bướm vi sinh phù hợp khi hệ thống cần kết hợp giữa yêu cầu vệ sinh, thao tác đóng mở thuận tiện và khả năng tháo lắp hoặc tự động hóa. Một số trường hợp dưới đây là những ứng dụng phù hợp để cân nhắc dòng van này.
Đường ống yêu cầu vệ sinh cao
Phù hợp với các hệ thống thực phẩm, đồ uống, sữa, dược phẩm hoặc mỹ phẩm khi vật liệu, gioăng và bề mặt tiếp xúc lưu chất đáp ứng yêu cầu kỹ thuật của dây chuyền.
Cần tháo lắp và vệ sinh thường xuyên
Các phiên bản kết nối Clamp thuận tiện cho việc tháo kiểm tra, thay gioăng hoặc vệ sinh tại những vị trí cần bảo trì định kỳ.
Cần đóng mở nhanh
Cơ cấu xoay 90° giúp thao tác đóng mở tương đối nhanh, phù hợp với các vị trí cần cô lập hoặc cấp dòng lưu chất thường xuyên.
Không gian lắp đặt hạn chế
Van bướm có kết cấu tương đối gọn theo chiều dài đường ống, phù hợp với những khu vực có không gian bố trí thiết bị hạn chế.
Cần điều khiển tự động
Có thể kết hợp bộ truyền động khí nén hoặc điện khi dây chuyền cần đóng mở từ xa, liên động hoặc tích hợp vào hệ thống điều khiển.
Hệ thống có nhiều điểm đóng mở
Kết cấu gọn và đa dạng phương thức vận hành giúp van bướm vi sinh phù hợp với các dây chuyền có nhiều nhánh hoặc nhiều vị trí cần kiểm soát dòng.
Khi nào cần cân nhắc trước khi dùng?
Van bướm vi sinh không phải lựa chọn tối ưu cho mọi điều kiện vận hành. Những trường hợp dưới đây cần kiểm tra kỹ thông số của từng model trước khi quyết định sử dụng.
Hệ thống có áp suất làm việc cao
Khả năng chịu áp phụ thuộc vào thiết kế, kích thước, gioăng và nhà sản xuất. Không nên mặc định mọi van bướm vi sinh đều có cùng mức áp suất làm việc.
Lưu chất chứa nhiều hạt rắn hoặc cặn
Hạt rắn có thể ảnh hưởng đến khu vực tiếp xúc giữa đĩa van và gioăng. Cần đánh giá đặc tính lưu chất trước khi lựa chọn.
Cần điều tiết lưu lượng chính xác
Van bướm có thể sử dụng để thay đổi mức mở, nhưng với hệ thống yêu cầu kiểm soát lưu lượng chính xác cần xem xét đặc tính điều tiết và loại van phù hợp hơn.
Nhiệt độ hoặc hóa chất đặc biệt
Giới hạn sử dụng không chỉ phụ thuộc vào thân inox mà còn phụ thuộc nhiều vào vật liệu gioăng. Cần kiểm tra khả năng tương thích với nhiệt độ và hóa chất thực tế.
Yêu cầu đường dòng hoàn toàn thông thoáng
Khi mở, đĩa van vẫn nằm trong đường dòng. Với hệ thống đặc biệt nhạy với tổn thất áp hoặc cần tiết diện dòng hoàn toàn thông thoáng, nên đánh giá thêm phương án van khác.
Hệ thống có yêu cầu vệ sinh đặc biệt
Không nên mặc định mọi model đều đáp ứng CIP, SIP hoặc một tiêu chuẩn vệ sinh cụ thể. Cần đối chiếu tài liệu kỹ thuật và yêu cầu của dây chuyền trước khi lựa chọn.
Van bướm vi sinh và van bướm inox công nghiệp khác nhau thế nào?
Cả hai dòng van đều có thể sử dụng vật liệu inox nhưng được thiết kế cho những yêu cầu hệ thống khác nhau. Sự khác biệt chủ yếu nằm ở kiểu kết nối, khả năng tháo vệ sinh và mức độ hoàn thiện của các bề mặt tiếp xúc với lưu chất.
| Tiêu chí | Van bướm vi sinh | Van bướm inox công nghiệp |
|---|---|---|
| Mục đích sử dụng | Hệ thống có yêu cầu vệ sinh cao | Hệ thống công nghiệp thông thường |
| Kết nối phổ biến | Clamp, hàn vi sinh | Wafer, lug, mặt bích hoặc kiểu khác |
| Bề mặt tiếp xúc lưu chất | Thường được hoàn thiện theo yêu cầu vệ sinh của từng model | Không mặc định yêu cầu độ hoàn thiện vi sinh |
| Khả năng tháo vệ sinh | Thuận tiện hơn với các cấu hình Clamp | Thường không tối ưu cho việc tháo vệ sinh thường xuyên |
| Vật liệu | Thường gặp inox 304, 316 hoặc 316L | Có nhiều lựa chọn vật liệu tùy từng dòng van |
| Tiêu chí lựa chọn chính | Vật liệu, gioăng, kết nối, bề mặt và yêu cầu vệ sinh | Áp suất, nhiệt độ, môi chất, kết nối và điều kiện vận hành |
Kết luận: Van bướm vi sinh phù hợp hơn khi hệ thống đặt yêu cầu vệ sinh và khả năng làm sạch lên hàng đầu. Van bướm inox công nghiệp phù hợp với các hệ thống không có yêu cầu vi sinh đặc biệt và ưu tiên điều kiện vận hành công nghiệp. Trong cả hai trường hợp, cần đối chiếu thông số của model cụ thể trước khi lựa chọn.
Cách chọn
Việc lựa chọn đúng van bướm vi sinh giúp hệ thống vận hành ổn định, đảm bảo tiêu chuẩn vệ sinh và tối ưu chi phí đầu tư. Dưới đây là những tiêu chí quan trọng, dễ hiểu để bạn tham khảo khi chọn mua.
Xác định môi trường sử dụng
Trước tiên cần xác định rõ lưu chất trong hệ thống là gì như sữa, bia, nước giải khát, dung dịch dược phẩm hay hóa mỹ phẩm. Với các môi trường yêu cầu độ sạch cao và không chứa tạp chất rắn, van bướm vi sinh là lựa chọn phù hợp.
Lựa chọn vật liệu inox phù hợp
Inox 304 thường đáp ứng tốt cho ngành thực phẩm và đồ uống thông thường. Trong khi đó, inox 316 phù hợp hơn với môi trường có tính ăn mòn cao, hóa chất nhẹ hoặc yêu cầu tiêu chuẩn vệ sinh khắt khe hơn.
Chọn kích cỡ van đúng với đường ống
Van cần có kích cỡ tương ứng với đường ống (DN15, DN20, DN25… DN150) để đảm bảo lưu lượng và tránh tổn thất áp suất. Việc chọn sai kích cỡ có thể khiến hệ thống hoạt động kém hiệu quả hoặc nhanh hỏng van.
Xem xét kiểu kết nối
Van bướm vi sinh thường sử dụng kết nối clamp hoặc hàn vi sinh. Nếu hệ thống cần tháo lắp, vệ sinh thường xuyên, nên ưu tiên kiểu clamp để thao tác nhanh và tiện lợi.
Lựa chọn kiểu vận hành
Với hệ thống đơn giản, tần suất đóng mở thấp, van tay gạt hoặc tay quay là đủ. Với dây chuyền tự động hoặc cần đóng mở thường xuyên, nên cân nhắc van điều khiển khí nén hoặc điện để giảm nhân công và tăng độ chính xác.
Quan tâm đến vật liệu gioăng làm kín
Gioăng EPDM hoặc Silicone phù hợp cho thực phẩm và đồ uống. Gioăng PTFE thích hợp hơn khi làm việc với nhiệt độ cao hoặc môi trường hóa chất đặc biệt.
Đánh giá áp suất và nhiệt độ làm việc
Cần kiểm tra áp suất và nhiệt độ thực tế của hệ thống để chọn loại van và gioăng phù hợp, tránh tình trạng van làm việc quá giới hạn gây giảm tuổi thọ.
Lựa chọn đơn vị cung cấp uy tín
Nên chọn nhà cung cấp có kinh nghiệm, sản phẩm rõ nguồn gốc, có tư vấn kỹ thuật và chính sách bảo hành đầy đủ để đảm bảo an tâm khi sử dụng lâu dài.
Các lưu ý
Lưu ý trước khi lắp đặt
Giai đoạn chuẩn bị trước khi lắp đặt giúp hạn chế lỗi kỹ thuật và đảm bảo van hoạt động đúng ngay từ đầu.
Kiểm tra tình trạng van
Trước khi lắp, cần kiểm tra bề mặt thân van, đĩa van và gioăng làm kín, đảm bảo không trầy xước, móp méo hoặc bám bụi bẩn trong quá trình vận chuyển.
Làm sạch đường ống
Đường ống cần được vệ sinh sạch sẽ, loại bỏ cặn bẩn, mạt kim loại hoặc dị vật để tránh làm hỏng gioăng và bề mặt đánh bóng của van.
Chọn đúng kích cỡ và tiêu chuẩn kết nối
Cần đảm bảo kích cỡ van phù hợp với đường ống và đúng chuẩn clamp hoặc hàn vi sinh để tránh rò rỉ hoặc lắp đặt không khít.
Lưu ý trước lắp đặt
Việc lắp đặt đúng kỹ thuật giúp van vận hành trơn tru và đảm bảo độ kín cần thiết.
Lắp đúng chiều và vị trí
Van nên được lắp đúng chiều dòng chảy theo khuyến nghị của nhà sản xuất. Khi lắp clamp, cần căn chỉnh van thẳng trục với đường ống để tránh lệch tâm.
Không siết quá chặt clamp
Siết clamp vừa đủ lực để đảm bảo độ kín. Siết quá mạnh có thể làm biến dạng gioăng, ảnh hưởng đến độ kín và tuổi thọ của van.
Tránh va đập trong quá trình lắp
Không để đĩa van va chạm mạnh vào thành ống hoặc dụng cụ, tránh làm xước bề mặt vi sinh.
Lưu ý bảo trì & bảo dưỡng
Bảo trì đúng cách giúp duy trì tiêu chuẩn vệ sinh và kéo dài thời gian sử dụng của van.
Vệ sinh định kỳ bằng CIP/SIP
Nên vệ sinh van định kỳ theo quy trình CIP/SIP để loại bỏ hoàn toàn cặn bẩn và vi sinh vật tồn dư trong hệ thống.
Kiểm tra và thay gioăng khi cần thiết
Gioăng là bộ phận hao mòn theo thời gian. Khi phát hiện gioăng cứng, nứt hoặc giảm độ đàn hồi, cần thay thế kịp thời.
Bảo quản van khi không sử dụng
Nếu van không sử dụng trong thời gian dài, cần vệ sinh sạch, để nơi khô ráo, tránh ẩm và hóa chất ăn mòn.
