Van cổng inox là dòng van công nghiệp dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống. Nhờ được chế tạo từ inox không gỉ, van có độ bền cao, chịu được áp lực và nhiệt độ lớn, phù hợp cho các hệ thống nước, hơi nóng, dầu và nhiều môi trường công nghiệp khác.
- Kiểu kết nối phổ biến gồm nối ren và mặt bích, phù hợp cho cả đường ống nhỏ và lớn.
- Thiết kế ty van gồm ty nổi và ty chìm, đáp ứng các yêu cầu khác nhau về không gian lắp đặt.
- Cánh van có thể là cánh đặc hoặc cánh mềm (gioăng) nhằm tăng độ kín khi đóng.
- Vật liệu inox thường sử dụng gồm inox 201, inox 304 và inox 316.
- Làm việc tốt với các môi chất như nước, hơi nóng, dầu, hóa chất nhẹ.
- Dải kích thước thông dụng từ DN15 đến DN500 (tùy từng dòng van).
- Tiêu chuẩn kết nối mặt bích thường gặp: JIS, ANSI, DIN.
- Van cổng inox thích hợp cho các hệ thống cần đóng/mở hoàn toàn, không dùng để điều tiết lưu lượng.
- Khi van mở hết, dòng chảy đi thẳng giúp giảm tổn thất áp suất trong đường ống.
- Chất liệu inox giúp van bền, ít bám cặn, chống gỉ, tuổi thọ cao hơn so với nhiều vật liệu khác.
- Được sử dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, hơi nóng, xử lý nước và nhà máy công nghiệp.
- Nhiều lựa chọn về kích thước, kiểu ty và tiêu chuẩn kết nối, dễ dàng đồng bộ với hệ thống hiện có.
- Là dòng van quen thuộc trong các công trình hạ tầng và khu công nghiệp lớn.
Sản phẩm Van cổng inox
Giới thiệu
Van cổng inox là dòng van công nghiệp sử dụng vật liệu inox (thép không gỉ), hoạt động theo nguyên lý nâng – hạ cánh van dạng cửa (cổng) để đóng hoặc mở hoàn toàn dòng chảy. Đây là loại van rất quen thuộc trong các hệ thống đường ống lớn nhờ độ kín tốt, chịu áp cao và độ bền lâu dài.
Tại Tổng kho Valve, danh mục Van cổng inox được phân loại rõ ràng theo chất liệu – kiểu kết nối – kích thước – ứng dụng, giúp khách hàng dù không rành kỹ thuật vẫn dễ chọn đúng loại van, đảm bảo hệ thống vận hành an toàn và bền bỉ lâu dài.
Xem toàn bộ sản phẩm: Van inox
Thông số kỹ thuật
Bảng thông số dưới đây giúp bạn nắm nhanh các đặc tính kỹ thuật cơ bản của danh mục van cổng inox. Thông số cụ thể có thể thay đổi tùy theo vật liệu inox, kiểu kết nối và từng model.
Bảng thông số kỹ thuật
| Thông số | Giá trị phổ biến |
|---|---|
| Loại van | Van cổng inox |
| Vật liệu thân van | Inox 201, Inox 304, Inox 316 |
| Kiểu vận hành | Tay quay (vô lăng), hộp số, điều khiển điện |
| Kiểu đóng – mở | Nâng/hạ cánh van (on–off) |
| Kích thước danh định | DN15 – DN300 (một số dòng DN400, DN500) |
| Kiểu kết nối | Nối ren (DN nhỏ), mặt bích (DN lớn) |
| Áp suất làm việc | PN10 – PN16 (tùy loại) |
| Nhiệt độ làm việc | -10°C ~ 200°C (tùy vật liệu và gioăng) |
| Môi chất sử dụng | Nước, hơi, dầu, khí, hóa chất nhẹ |
| Cánh van | Inox, dạng cửa (gate) |
| Trục van | Inox |
| Gioăng làm kín | PTFE, graphite, kim loại (tùy cấu hình) |
| Hướng dòng chảy | Hai chiều |
| Tổn thất áp suất | Rất thấp khi mở hoàn toàn |
| Độ kín | Tốt khi đóng hoàn toàn |
| Tiêu chuẩn mặt bích | JIS, BS, ANSI, DIN |
| Kiểu lắp đặt | Lắp ngang hoặc lắp đứng |
| Bảo trì | Ít, tuổi thọ cao |
| Ứng dụng chính | Nước, hơi, PCCC, xử lý nước, công nghiệp |
Cấu tạo và nguyên lý hoạt động
Phần này giúp bạn hiểu rõ van cổng inox được cấu tạo từ những bộ phận nào và vì sao dòng van này đặc biệt phù hợp cho nhiệm vụ đóng – mở hoàn toàn trong hệ thống đường ống.
Cấu tạo & vật liệu
Van cổng inox có cấu tạo chắc chắn, các chi tiết làm việc chính được gia công từ inox giúp van chịu áp tốt và bền trong môi trường công nghiệp.
Thân van
Thân van là phần bao ngoài, thường được chế tạo từ inox 201, inox 304 hoặc inox 316. Thân van có nhiệm vụ chịu áp lực của lưu chất và bảo vệ các bộ phận bên trong. Với van cổng inox mặt bích, thân van được thiết kế dày và chắc để đảm bảo độ kín và độ ổn định khi lắp đặt trên đường ống lớn.
Cánh van (cửa van)
Cánh van là bộ phận trực tiếp đóng – mở dòng chảy, có dạng tấm phẳng hoặc dạng nêm. Khi vận hành, cánh van sẽ di chuyển lên hoặc xuống theo phương thẳng đứng để mở hoặc chặn dòng lưu chất.
Trục van
Trục van kết nối giữa tay quay và cánh van. Khi người vận hành xoay tay quay, trục van sẽ quay và chuyển động tịnh tiến, kéo cánh van nâng lên hoặc hạ xuống. Trục van thường làm bằng inox để đảm bảo độ bền và chống ăn mòn.
Gioăng làm kín
Gioăng làm kín được bố trí tại vị trí tiếp xúc giữa cánh van và thân van. Gioăng có thể làm từ PTFE, graphite hoặc kim loại, giúp đảm bảo độ kín khi van ở trạng thái đóng hoàn toàn.
Tay quay hoặc bộ điều khiển
Van cổng inox thường được vận hành bằng tay quay (vô lăng). Với các kích thước lớn hoặc hệ thống tự động, van có thể kết hợp hộp số hoặc bộ điều khiển điện để giảm lực thao tác và tăng tính tiện lợi.
Nguyên lý hoạt động
Van cổng inox hoạt động dựa trên nguyên lý nâng – hạ cánh van để đóng hoặc mở hoàn toàn dòng chảy.
Trạng thái mở van
Khi xoay tay quay theo chiều mở, trục van quay và kéo cánh van di chuyển lên trên, rút hoàn toàn khỏi tiết diện dòng chảy. Lúc này, lưu chất đi qua van gần như không bị cản trở, tổn thất áp suất rất thấp.
Trạng thái đóng van
Khi xoay tay quay theo chiều ngược lại, cánh van hạ xuống và ép sát vào bề mặt làm kín trong thân van. Dòng lưu chất bị chặn hoàn toàn, đảm bảo khả năng đóng kín tốt.
Đặc tính vận hành
Do cánh van di chuyển theo phương thẳng đứng và không nằm trong dòng chảy khi mở hoàn toàn, van cổng inox rất phù hợp cho vai trò đóng – mở, nhưng không thích hợp để điều tiết lưu lượng trong thời gian dài.
Đặc điểm nổi bật
Van cổng inox sở hữu nhiều đặc điểm phù hợp với các hệ thống đường ống yêu cầu đóng – mở hoàn toàn, độ bền cao và khả năng làm việc ổn định trong thời gian dài.
Đóng – mở hoàn toàn, không cản dòng chảy
Van cổng inox được thiết kế để cánh van nâng lên hoàn toàn khi mở, giúp dòng lưu chất đi qua gần như thẳng và không bị cản trở. Nhờ đó, tổn thất áp suất trong hệ thống rất thấp.
Độ kín tốt khi đóng
Khi đóng van, cánh van ép sát vào bề mặt làm kín trong thân van, giúp ngăn dòng chảy hiệu quả. Đặc điểm này giúp van cổng inox phù hợp cho các vị trí cần cô lập hoàn toàn dòng lưu chất.
Chịu áp và chịu nhiệt ổn định
Nhờ cấu tạo chắc chắn và vật liệu inox, van cổng inox có khả năng chịu áp lực và nhiệt độ tương đối cao, đáp ứng tốt các hệ thống nước, hơi và công nghiệp.
Chống ăn mòn tốt
Vật liệu inox (đặc biệt là inox 304 và inox 316) giúp van có khả năng chống gỉ, chống ăn mòn trong nhiều môi trường khác nhau, kể cả môi trường ẩm ướt hoặc hóa chất nhẹ.
Làm việc tốt với lưu lượng lớn
Van cổng inox rất phù hợp cho các đường ống kích thước lớn, lưu lượng cao, nơi yêu cầu dòng chảy ổn định và ít tổn thất áp.
Kết cấu bền bỉ, tuổi thọ cao
Các chi tiết chính như thân, trục và cánh van đều được chế tạo từ inox, giúp van hoạt động ổn định lâu dài, ít hỏng hóc và giảm chi phí bảo trì.
Đa dạng kích thước và kiểu kết nối
Van cổng inox có nhiều kích thước từ nhỏ đến lớn, với các kiểu kết nối nối ren hoặc mặt bích, dễ dàng lựa chọn theo yêu cầu thực tế của từng hệ thống.
Ứng dụng
Nhờ khả năng đóng – mở hoàn toàn, độ kín tốt và độ bền cao, van cổng inox được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp và dân dụng.
Hệ thống cấp thoát nước
Hệ thống cấp thoát nướcVan cổng inox được dùng để đóng – mở dòng nước trong hệ thống cấp nước sạch, thoát nước và đường ống kỹ thuật. Khi mở hoàn toàn, van không gây cản trở dòng chảy, rất phù hợp cho tuyến ống chính.
Hệ thống hơi và nhiệt
Hệ thống hơi và nhiệtTrong các hệ thống hơi nóng, nước nóng và truyền nhiệt, van cổng inox giúp cô lập dòng lưu chất khi cần bảo trì hoặc ngắt hệ thống. Vật liệu inox giúp van chịu nhiệt và làm việc ổn định.
Hệ thống phòng cháy chữa cháy (PCCC)
Hệ thống phòng cháy chữa cháy (PCCC)Van cổng inox thường được lắp đặt tại các tuyến ống cấp nước PCCC, trạm bơm và khu vực kỹ thuật, nơi yêu cầu van có độ kín tốt, vận hành ổn định và tuổi thọ cao.
Nhà máy và khu công nghiệp
Nhà máy và khu công nghiệpVan cổng inox được sử dụng phổ biến trong các nhà máy sản xuất, khu công nghiệp, hệ thống đường ống kỹ thuật để kiểm soát và cô lập dòng chảy trong quá trình vận hành hoặc bảo trì.
Hệ thống xử lý nước và môi trường
Hệ thống xử lý nước và môi trườngTrong các trạm xử lý nước sạch, nước thải và môi trường, van cổng inox được dùng để đóng – mở dòng nước tại các bể, tuyến ống lớn và khu vực cần độ bền cao.
Ngành hóa chất nhẹ
Ngành hóa chất nhẹVới các môi chất có tính ăn mòn nhẹ, van cổng inox (đặc biệt là inox 304, 316) giúp đảm bảo độ bền và an toàn trong quá trình sử dụng lâu dài.
Ưu điểm
Van cổng inox được đánh giá cao trong các hệ thống công nghiệp nhờ khả năng làm việc ổn định, độ bền lớn và phù hợp với đường ống lưu lượng cao.
Đóng – mở hoàn toàn, tổn thất áp suất rất thấp
Khi van mở hoàn toàn, cánh van được nâng lên khỏi dòng chảy, giúp lưu chất đi qua gần như thẳng. Nhờ đó, tổn thất áp suất trong hệ thống rất nhỏ, đặc biệt phù hợp với đường ống chính và lưu lượng lớn.
Độ kín tốt khi đóng
Van cổng inox có khả năng đóng kín hiệu quả nhờ bề mặt làm kín giữa cánh van và thân van. Điều này giúp ngắt dòng lưu chất hoàn toàn khi cần cô lập hệ thống hoặc bảo trì.
Chịu áp và chịu nhiệt ổn định
Với kết cấu chắc chắn và vật liệu inox, van cổng inox có thể làm việc ổn định trong môi trường áp suất và nhiệt độ tương đối cao, phù hợp cho hệ thống nước, hơi và công nghiệp.
Chống ăn mòn, tuổi thọ cao
Inox 304 hoặc inox 316 giúp van chống gỉ, chống ăn mòn tốt trong môi trường ẩm ướt, nước, hơi và hóa chất nhẹ. Nhờ đó, van có tuổi thọ cao và ít phải thay thế.
Phù hợp cho đường ống kích thước lớn
Van cổng inox đặc biệt thích hợp lắp đặt trên các đường ống DN lớn, nơi yêu cầu dòng chảy ổn định và khả năng đóng – mở chắc chắn.
Vận hành đơn giản, ít bảo trì
Cơ chế nâng – hạ cánh van rõ ràng, ít chi tiết chuyển động phức tạp giúp van vận hành ổn định và không đòi hỏi bảo trì thường xuyên.
Nhược điểm
Mặc dù có nhiều ưu điểm về độ bền và khả năng đóng kín, van cổng inox vẫn tồn tại một số hạn chế mà người dùng nên cân nhắc trước khi lựa chọn.
Không phù hợp để điều tiết lưu lượng
Van cổng inox được thiết kế tối ưu cho chức năng đóng – mở hoàn toàn. Việc sử dụng van ở trạng thái mở một phần trong thời gian dài có thể gây mài mòn bề mặt làm kín và làm giảm tuổi thọ van.
Thời gian đóng – mở chậm
Do cơ chế nâng – hạ cánh van, van cổng inox cần nhiều vòng quay tay để đóng hoặc mở hoàn toàn. Điều này khiến tốc độ vận hành chậm hơn so với van bi hoặc van bướm.
Kích thước và trọng lượng lớn
So với các loại van khác cùng kích thước DN, van cổng inox thường có kích thước và trọng lượng lớn, gây khó khăn trong quá trình vận chuyển, lắp đặt và yêu cầu không gian lắp đặt rộng hơn.
Không phù hợp với môi chất có cặn bẩn
Trong các hệ thống có bùn, cặn hoặc tạp chất, cánh van có thể bị kẹt hoặc mài mòn trong quá trình đóng – mở, làm giảm độ kín và độ bền của van.
Chi phí đầu tư cao
Van cổng inox có giá thành cao hơn so với van cổng gang hoặc van bướm, do sử dụng vật liệu inox và yêu cầu gia công chính xác hơn.
So sánh
Bảng so sánh dưới đây giúp bạn dễ hình dung sự khác nhau giữa hai dòng van inox phổ biến, từ đó lựa chọn đúng loại phù hợp với mục đích sử dụng và đặc điểm hệ thống.
Bảng so sánh chi tiết
| Tiêu chí | Van cổng inox | Van bi inox |
|---|---|---|
| Nguyên lý hoạt động | Nâng – hạ cánh van (cửa van) | Bi van xoay 90° |
| Chức năng chính | Đóng – mở hoàn toàn (on/off) | Đóng – mở nhanh (on/off) |
| Khả năng điều tiết | Không phù hợp | Không khuyến khích điều tiết lâu dài |
| Tổn thất áp suất | Rất thấp khi mở hoàn toàn | Rất thấp khi mở hoàn toàn |
| Tốc độ đóng – mở | Chậm | Rất nhanh |
| Độ kín | Tốt khi đóng hoàn toàn | Rất cao, gần như kín tuyệt đối |
| Kích thước phổ biến | DN lớn | DN nhỏ đến trung bình |
| Trọng lượng | Nặng, thân lớn | Nhẹ hơn (cùng DN) |
| Không gian lắp đặt | Cần nhiều không gian chiều cao | Gọn, tiết kiệm không gian |
| Môi chất phù hợp | Nước, hơi, dầu, lưu lượng lớn | Nước, khí, hơi, hóa chất nhẹ |
| Bảo trì | Ít nhưng tháo lắp khó hơn | Dễ bảo trì (đặc biệt loại 3 mảnh) |
| Giá thành | Cao | Thường cao hơn van bướm nhưng linh hoạt |
Khi nào nên chọn van cổng inox
Van cổng inox phù hợp với các hệ thống đường ống lớn, yêu cầu dòng chảy thẳng, lưu lượng cao và cần đóng – mở hoàn toàn như hệ thống cấp nước, hơi, PCCC, trạm bơm và công nghiệp nặng.
Khi nào nên chọn van bi inox
Van bi inox phù hợp với các hệ thống cần đóng – mở nhanh, độ kín rất cao, thao tác gọn nhẹ, đặc biệt trong hệ thống khí nén, hóa chất nhẹ, thực phẩm – dược phẩm và các đường ống kích thước nhỏ đến trung bình.
Cách chọn
Để van cổng inox hoạt động đúng mục đích, bền lâu và an toàn, bạn nên lựa chọn theo các tiêu chí thực tế dưới đây.
Xác định mục đích sử dụng
Van cổng inox phù hợp nhất cho đóng – mở hoàn toàn dòng chảy. Nếu hệ thống cần điều tiết lưu lượng thường xuyên, bạn nên cân nhắc loại van khác (như van bướm hoặc van điều tiết chuyên dụng).
Chọn vật liệu inox phù hợp
- Inox 201: dùng cho môi trường thông thường, yêu cầu chống gỉ ở mức cơ bản.
- Inox 304: dùng phổ biến cho nước, hơi, PCCC, thực phẩm.
- Inox 316: phù hợp môi trường ăn mòn, hóa chất nhẹ, nước biển. Chọn đúng vật liệu giúp tăng tuổi thọ và giảm chi phí thay thế.
Xác định kích thước đường ống (DN)
Cần đo chính xác kích thước DN của đường ống để chọn van tương ứng. Van cổng inox thường dùng hiệu quả cho DN trung bình đến DN lớn, nơi cần dòng chảy thẳng và ổn định.
Lựa chọn kiểu kết nối

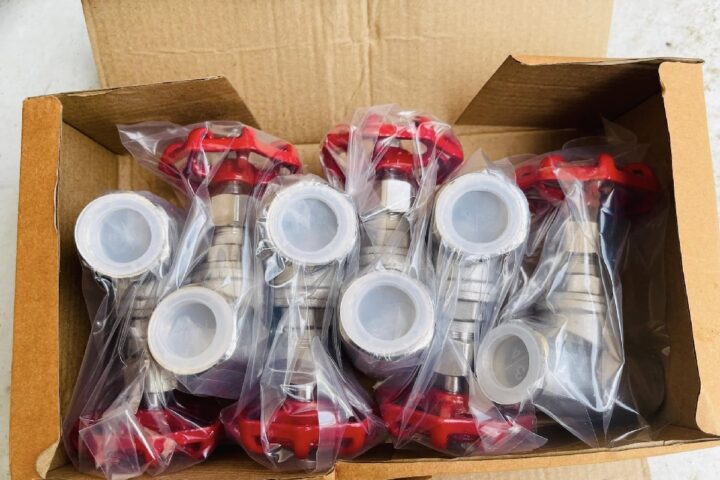

- Nối ren: phù hợp DN nhỏ, lắp đặt nhanh, không gian hẹp.
- Mặt bích: phù hợp DN lớn, áp lực cao, yêu cầu kết nối chắc chắn. Hãy đối chiếu tiêu chuẩn mặt bích (JIS, BS, ANSI, DIN) với hệ thống hiện có.
Đánh giá áp suất và nhiệt độ làm việc
Kiểm tra áp suất (PN10, PN16…) và nhiệt độ tối đa của hệ thống để chọn van có thông số phù hợp, đặc biệt với hệ thống hơi và nước nóng.
Chọn kiểu vận hành
- Tay quay: phổ biến, dễ sử dụng cho DN nhỏ – trung bình.
- Hộp số: phù hợp DN lớn, giảm lực thao tác.
- Điều khiển điện: dùng khi cần đóng – mở từ xa hoặc tự động hóa.
Cân nhắc không gian lắp đặt
Van cổng inox cần không gian chiều cao để cánh van nâng lên khi mở. Với vị trí lắp đặt hạn chế chiều cao, nên kiểm tra kỹ trước khi chọn.
Các lưu ý
Lưu ý trước khi lắp đặt
Chuẩn bị đúng ngay từ đầu giúp van làm việc hiệu quả và đảm bảo độ kín.
Kiểm tra đúng kích thước và tiêu chuẩn kết nối
Cần đối chiếu chính xác kích thước DN và tiêu chuẩn kết nối (nối ren hoặc mặt bích JIS, BS, ANSI, DIN…) để đảm bảo van lắp khớp với đường ống, tránh tình trạng hở hoặc lệch tâm.
Kiểm tra tình trạng van trước khi lắp
Trước khi lắp đặt, nên quay thử tay quay để đảm bảo cánh van di chuyển trơn tru, không bị kẹt, đồng thời kiểm tra bề mặt làm kín và gioăng không bị hư hỏng do vận chuyển.
Lưu ý khi lắp đặt
Lắp đặt đúng kỹ thuật giúp van hoạt động ổn định và kín lâu dài.
Căn chỉnh thẳng tâm đường ống
Hai đầu đường ống cần được căn chỉnh thẳng tâm trước khi lắp van. Việc lắp lệch có thể gây kẹt cánh van, giảm độ kín và nhanh mài mòn bề mặt làm kín.
Siết bulong đều và đúng lực
Với van cổng inox mặt bích, cần siết bulong theo hình chéo và đều lực để đảm bảo mặt bích ép đều, tránh cong vênh thân van hoặc rò rỉ tại vị trí kết nối.
Lưu ý bảo trì & bảo dưỡng
Bảo trì định kỳ giúp phát hiện sớm hư hỏng và duy trì hiệu suất làm việc của van.
Kiểm tra định kỳ cánh van và trục van
Sau một thời gian sử dụng, cần kiểm tra tình trạng cánh van, trục van và bề mặt làm kín để phát hiện mài mòn hoặc kẹt sớm, từ đó xử lý kịp thời.
Vệ sinh hệ thống trước khi vận hành lâu dài
Với hệ thống có khả năng chứa cặn bẩn, nên vệ sinh đường ống trước khi đưa van vào vận hành lâu dài để tránh kẹt cánh van và giảm tuổi thọ van.
