Van bướmVật liệu van và gioăng quyết định khả năng chịu áp, chống ăn mòn, độ kín và tuổi thọ của thiết bị. Chọn đúng thân van nhưng sai seat, packing hoặc O-ring vẫn có thể gây phồng gioăng, kẹt van, rò rỉ hoặc mất độ bền ở nhiệt độ làm việc.
Không có vật liệu “tốt nhất cho mọi lưu chất”. Việc lựa chọn phải xét đồng thời thành phần hóa học, nồng độ, nhiệt độ, áp suất, trạng thái dòng, hạt rắn, chu kỳ vệ sinh và yêu cầu an toàn của hệ thống.
Trong một van công nghiệp, giới hạn làm việc của cả cụm có thể nằm ở seat, packing hoặc gasket chứ không phải thân van. Vì vậy không được lấy riêng mác thân để kết luận toàn bộ van phù hợp.
Ba lớp vật liệu cần kiểm tra
- Thân và nắp: chịu áp và tải đường ống.
- Trim: trục, đĩa, bi, cánh, nêm, cage và các chi tiết tiếp xúc dòng.
- Seat: bề mặt làm kín mềm hoặc kim loại.
- Gioăng tĩnh: gasket giữa thân–nắp hoặc tại kết nối.
- Gioăng động: packing, O-ring hoặc seal quanh trục/piston.
- Lớp phủ/lót: epoxy, cao su, PTFE/PFA hoặc vật liệu chuyên dụng tùy model.
Catalogue chỉ ghi “thân inox” chưa đủ. Cần xác định mác vật liệu và toàn bộ phần ướt, vì seat hoặc O-ring thường là giới hạn trước thân van.

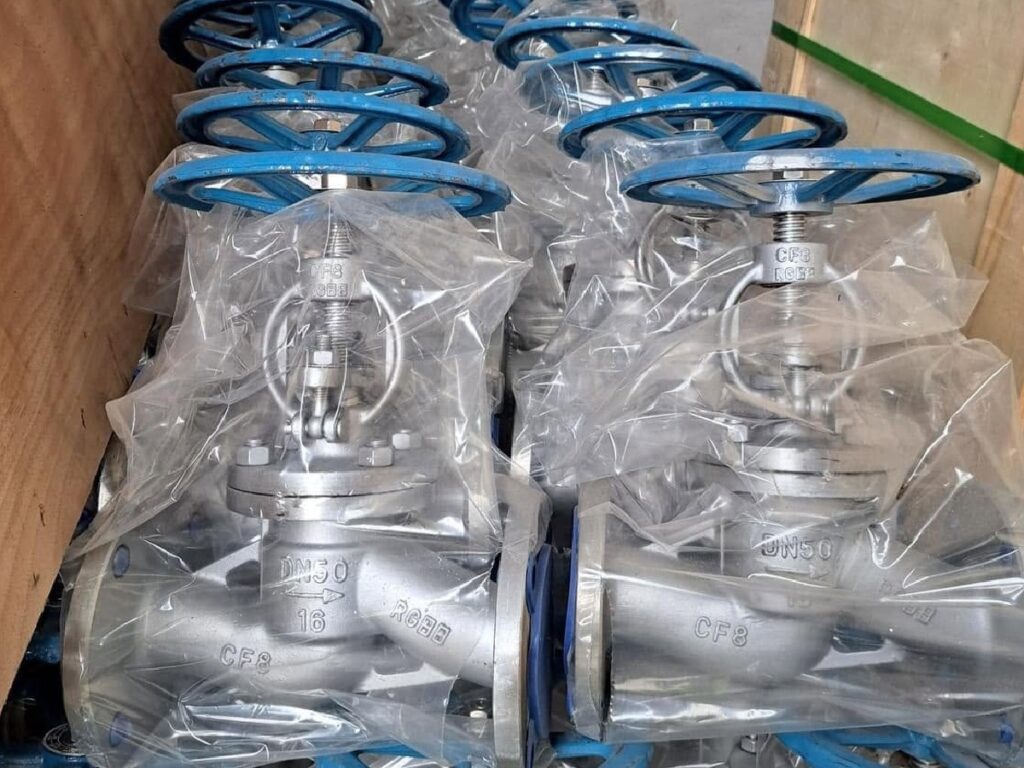

Vật liệu thân van phổ biến
| Vật liệu | Đặc điểm khái quát | Điểm cần kiểm tra |
|---|---|---|
| Gang xám | Kinh tế, phổ biến cho nước và dịch vụ phù hợp | Giới hạn va đập, nhiệt độ, áp suất và tiêu chuẩn ứng dụng |
| Gang dẻo | Độ dẻo và chịu va đập tốt hơn gang xám trong nhiều thiết kế | Mác gang, lớp phủ, seat và rating của model |
| Thép carbon | Dùng rộng trong dầu, khí, hơi và công nghiệp | Ăn mòn, nhiệt độ thấp/cao, allowance và vật liệu trim |
| Thép không gỉ | Chống ăn mòn tốt hơn trong nhiều môi trường | Chọn đúng mác; chloride và điều kiện đặc biệt vẫn có thể gây ăn mòn |
| Đồng/đồng thau/đồng thanh | Phổ biến ở cỡ nhỏ, nước và một số dịch vụ | Thành phần hợp kim, khử kẽm, nhiệt độ và yêu cầu nước uống |
| Nhựa kỹ thuật | Nhẹ và chống nhiều hóa chất ở dải phù hợp | Nhiệt độ, áp suất, giãn nở, UV và tải cơ khí |
Trim và seat kim loại
Trim chịu vận tốc, chênh áp, ma sát và xói mòn trực tiếp. Inox, hợp kim nickel, lớp phủ cứng hoặc hardfacing được dùng khi điều kiện yêu cầu, nhưng phải dựa trên dữ liệu model. Seat kim loại phù hợp nhiệt độ cao hoặc dịch vụ có hạt trong nhiều thiết kế, đổi lại cấp độ kín và mô-men có thể khác seat mềm.
Không nên suy luận rằng “inox 316 luôn tốt hơn inox 304”. Khả năng phù hợp phụ thuộc hóa chất, chloride, nhiệt độ, ứng suất và quy trình chế tạo.

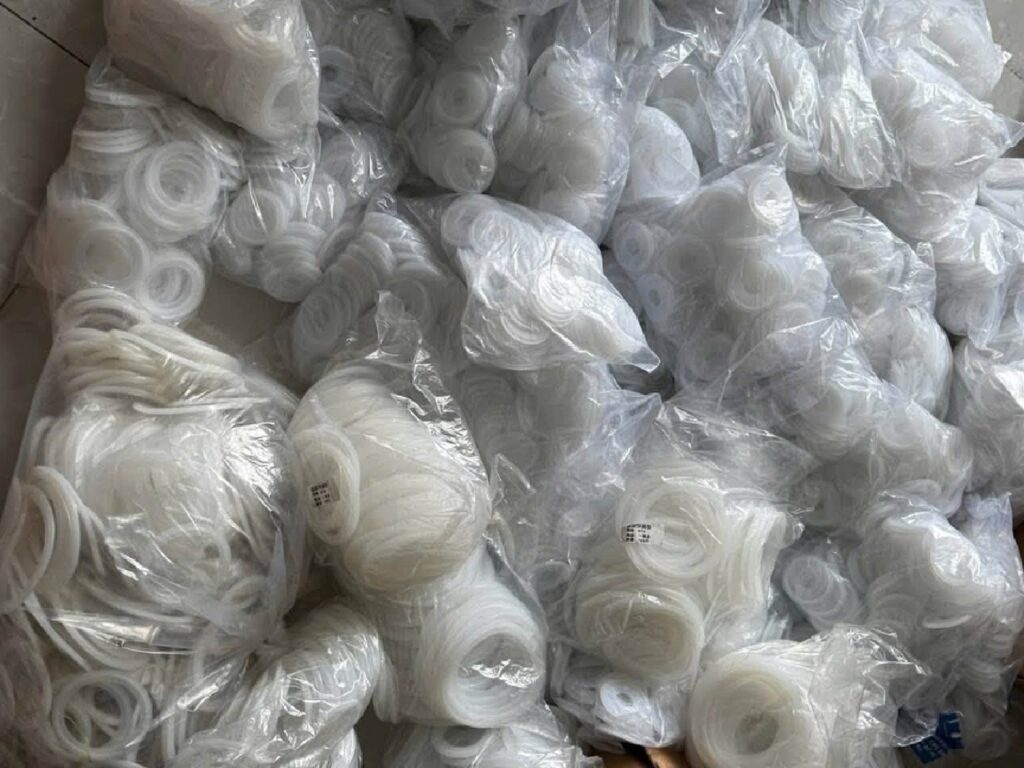

EPDM, NBR, FKM và PTFE khác nhau thế nào?
| Vật liệu làm kín | Thường được xem xét cho | Không được kết luận nếu chưa kiểm tra |
|---|---|---|
| EPDM | Nước, hơi/nhiệt trong phạm vi compound, một số hóa chất | Dầu khoáng, nhiên liệu và nhiệt độ cụ thể |
| NBR | Dầu khoáng, khí nén và nhiều dịch vụ công nghiệp | Ozone, thời tiết, hóa chất oxy hóa và dải nhiệt model |
| FKM/FPM | Nhiệt và nhiều dầu, nhiên liệu, hóa chất khắc nghiệt hơn | Hơi/nước nóng, amine hoặc môi trường đặc biệt tùy compound |
| PTFE | Kháng hóa chất rộng, ma sát thấp, seat/gasket | Cold flow, tải cơ, độ kín, creep và cấu hình gia cường |
| Graphite | Nhiệt độ cao, packing/gasket trong dịch vụ phù hợp | Oxy hóa, phát thải, độ tinh khiết và cấu trúc gasket |
Cùng tên EPDM hoặc FKM nhưng compound, độ cứng, chất độn và chứng nhận có thể khác. Bảng tương thích chỉ là bước sàng lọc; quyết định cuối phải dựa trên compound cụ thể và dữ liệu nhà sản xuất.
Quy trình chọn vật liệu theo lưu chất
- Liệt kê mọi môi chất: chất chính, phụ gia, chất vệ sinh, hơi rửa, dầu bôi trơn và tạp chất.
- Ghi nồng độ và trạng thái: lỏng, khí, hai pha, bùn hoặc có hạt rắn.
- Dùng nhiệt độ và áp suất bất lợi: gồm khởi động, vệ sinh, upset và dừng máy.
- Tra tương thích từng phần ướt: thân, trim, seat, packing, O-ring và lớp phủ.
- Kiểm tra cơ chế hư hỏng: ăn mòn đều, rỗ, kẽ, ứng suất, xói mòn, phồng hoặc giòn hóa seal.
- Đối chiếu pressure–temperature rating: rating của cụm hoàn chỉnh bị giới hạn bởi chi tiết yếu nhất.
- Yêu cầu chứng nhận: nước uống, thực phẩm, oxy, PCCC hoặc dịch vụ nguy hiểm nếu dự án cần.
- Thử nghiệm khi dữ liệu chưa đủ: xin xác nhận hãng hoặc thử coupon/compatibility thay vì phỏng đoán.
Sàng lọc vật liệu theo nhóm lưu chất
Bảng dưới đây chỉ dùng để xác định câu hỏi cần kiểm tra, không phải bảng chốt vật liệu. Quyết định cuối phải dựa trên nồng độ, nhiệt độ, áp suất, compound cụ thể và dữ liệu của nhà sản xuất.
| Nhóm lưu chất | Vật liệu thường được đưa vào bước sàng lọc | Điểm phải xác minh |
|---|---|---|
| Nước sạch, nước kỹ thuật | Gang phủ, thép không gỉ, đồng; EPDM hoặc vật liệu làm kín phù hợp model | Chất khử trùng, nhiệt độ, tiêu chuẩn nước uống và tốc độ dòng |
| Hơi và nước nóng | Thép, gang hoặc inox theo rating; packing/gasket chịu nhiệt phù hợp | Pressure–temperature rating, chu kỳ nhiệt, xói mòn và loại seat |
| Dầu và hydrocarbon | Thép/inox; NBR, FKM hoặc vật liệu khác tùy loại dầu | Thành phần nhiên liệu, phụ gia, nhiệt độ, độ trương và nguy cơ cháy |
| Hóa chất | Inox, hợp kim, nhựa/lót; PTFE/PFA hoặc elastomer được xác minh | Tên hóa chất, nồng độ, tạp chất, nhiệt độ và cơ chế ăn mòn |
| Thực phẩm, dược và vi sinh | Vật liệu bề mặt và seal đáp ứng quy trình vệ sinh | Chứng nhận, độ nhám, khe lưu giữ, CIP/SIP và khả năng truy xuất |
| Bùn hoặc lưu chất có hạt | Vật liệu và lớp phủ chống mài mòn theo thiết kế | Kích thước/nồng độ hạt, vận tốc, xâm thực và vùng đổi hướng dòng |
Dữ liệu tối thiểu cần gửi để kiểm tra vật liệu
- Tên và thành phần lưu chất; với hóa chất cần thêm nồng độ và tạp chất đáng kể.
- Nhiệt độ và áp suất vận hành, thiết kế, vệ sinh và tình huống bất thường.
- Trạng thái dòng: lỏng, khí, hai pha, bùn; kích thước và tỷ lệ hạt rắn nếu có.
- Yêu cầu độ kín, chu kỳ đóng mở, tuổi thọ mong muốn và điều kiện bảo trì.
- Tiêu chuẩn/chứng nhận bắt buộc cho nước uống, thực phẩm, dược, PCCC hoặc khu vực nguy hiểm.
- Vật liệu của thân, trim, seat, packing, O-ring, gasket và lớp lót; không chỉ ghi “inox” hoặc “cao su”.
Một số lỗi lựa chọn phổ biến
- Chọn “inox” nhưng không chỉ rõ 304, 316 hoặc mác tương đương.
- Dùng bảng nhiệt độ của polymer nguyên liệu cho seat hoàn chỉnh mà bỏ qua cấu trúc và tải.
- Chỉ kiểm tra lưu chất vận hành, quên hóa chất CIP/SIP hoặc chất tẩy rửa.
- Đồng nhất PTFE nguyên sinh, PTFE gia cường và PFA.
- Chọn gioăng theo tên thương mại mà không có compound và chứng nhận.
- Bỏ qua hiện tượng xâm thực, flashing hoặc hạt rắn làm hỏng trim dù vật liệu không bị ăn mòn hóa học.
Chọn nhóm van theo vật liệu mà không phỏng đoán
Van bi seat mềm dùng cấu hình seat và seal khác van bi metal-seated; van bướm phụ thuộc mạnh vào liner/seat và vật liệu đĩa; van cổng và van cầu còn chịu ảnh hưởng của packing, trim và bề mặt seat. Vì vậy không sao chép cấu hình vật liệu giữa các loại van chỉ vì cùng lưu chất.
Câu hỏi thường gặp
EPDM có dùng cho dầu được không?
Không nên kết luận chung. Nhiều compound EPDM không phù hợp dầu khoáng; phải tra đúng loại dầu, nhiệt độ và dữ liệu compound.
PTFE có chịu được mọi hóa chất không?
PTFE có dải kháng hóa chất rộng nhưng không phải không giới hạn; cơ tính, creep, nhiệt độ và cấu hình seat vẫn phải kiểm tra.
Inox 316 có luôn phù hợp nước biển không?
Không. Chloride, nhiệt độ, khe hở và ứng suất có thể gây ăn mòn; cần đánh giá hợp kim và thiết kế cụ thể.
Seat mềm hay seat kim loại tốt hơn?
Seat mềm thường cho độ kín tốt và mô-men thấp ở dải phù hợp; seat kim loại chịu nhiệt/xói mòn tốt hơn ở nhiều ứng dụng. Không có lựa chọn tốt nhất cho mọi hệ.
Thông số nhiệt độ trên mạng có dùng để chốt vật liệu không?
Không nên. Phải dùng datasheet của model và compound cụ thể cùng điều kiện áp suất–lưu chất.
Nguồn kỹ thuật tham khảo
- Parker – O-ring material selection guide
- Emerson – Control Valve Handbook
- Bray – Materials selection guide
- Teflon™ – Chemical and thermal resistance of fluoropolymers
Kết luận: Vật liệu phải được chọn như một hệ thống gồm thân, trim và toàn bộ chi tiết làm kín. Tên vật liệu chung không thay thế được dữ liệu compound, pressure–temperature rating và đánh giá tương thích lưu chất.
