Van điện từ khí nén STNC là dòng van điều khiển tự động chuyên dùng trong hệ thống khí nén, giúp đóng/mở và điều hướng dòng khí một cách nhanh chóng, chính xác. Sản phẩm được sử dụng rộng rãi trong máy móc, dây chuyền sản xuất và các hệ thống tự động hóa nhờ độ bền ổn định, dễ lắp đặt và chi phí hợp lý.
Sản phẩm Van điện từ khí nén STNC
Giới thiệu – Van điện từ khí nén STNC là gì?
Van điện từ khí nén STNC là nhóm sản phẩm chuyên dùng trong các hệ thống khí nén để đóng, mở hoặc chuyển hướng dòng khí theo tín hiệu điện. Đây là dòng van được sử dụng nhiều trong máy móc tự động, dây chuyền sản xuất và các hệ thống điều khiển xy lanh nhờ khả năng phản hồi nhanh, vận hành ổn định và dễ thay thế khi cần bảo trì.
Danh mục này tập trung vào các model van điện từ khí nén STNC phổ biến trên thị trường như dòng 3V, 4V, TG, VF và một số model lắp đế manifold dùng trong cụm điều khiển nhiều van. Mỗi dòng sẽ có khác biệt về số cửa, số vị trí, kích thước cổng ren, kiểu tác động và điện áp coil, phù hợp với từng yêu cầu vận hành thực tế của hệ thống khí nén.
Điểm đáng chú ý của van điện từ khí nén STNC là mức giá tương đối hợp lý, mẫu mã đa dạng và dễ tiếp cận đối với các xưởng cơ khí, đơn vị chế tạo máy và hệ thống tự động hóa quy mô vừa và nhỏ. Người dùng có thể lựa chọn theo model cụ thể, theo kiểu van 3/2, 5/2, 5/3 hoặc theo nhu cầu lắp đặt thực tế để tối ưu chi phí đầu tư và hiệu quả sử dụng.
Xem toàn bộ sản phẩm: Van điện từ khí nén
Phân loại
Trong danh mục này, các sản phẩm được phân loại dựa trên nguyên lý hoạt động và cấu tạo van, giúp người dùng dễ dàng lựa chọn đúng loại phù hợp với hệ thống khí nén thực tế.
Van điện từ khí nén STNC 3/2
Đây là dòng van có 3 cửa và 2 vị trí, thường được sử dụng cho các tác vụ điều khiển đơn như cấp khí hoặc xả khí trong hệ thống. Van 3/2 phù hợp với các ứng dụng cơ bản, yêu cầu đóng mở đơn giản và tiết kiệm chi phí.
Van điện từ khí nén STNC 5/2
Dòng van 5/2 là loại phổ biến nhất, có khả năng điều khiển xy lanh khí nén hai chiều thông qua việc đảo hướng dòng khí. Loại này thường xuất hiện trong các máy móc tự động và dây chuyền sản xuất cần điều khiển chính xác chuyển động.
Van điện từ khí nén STNC 5/3
Van 5/3 có thêm trạng thái trung gian, cho phép dừng xy lanh ở vị trí mong muốn hoặc giữ trạng thái an toàn khi không cấp điện. Dòng này phù hợp với các hệ thống yêu cầu kiểm soát chuyển động linh hoạt hơn.
Van điện từ khí nén STNC dạng lắp đế (manifold)
Đây là dạng van được lắp trên đế chung, cho phép kết nối nhiều van trong cùng một cụm. Giải pháp này giúp hệ thống gọn gàng hơn, dễ bảo trì và thường được sử dụng trong các dây chuyền tự động hóa quy mô lớn.
Van điện từ khí nén STNC theo dòng sản phẩm (3V, 4V, TG, VF)
Các model được chia theo từng series riêng như 3V, 4V, TG hay VF, mỗi dòng có thiết kế và thông số khác nhau về lưu lượng, kích thước và kiểu tác động. Việc phân loại theo series giúp người dùng lựa chọn đúng model phù hợp với yêu cầu kỹ thuật của hệ thống.
Thông số kỹ thuật
Van điện từ khí nén STNC được thiết kế để hoạt động ổn định trong các hệ thống khí nén công nghiệp, với dải thông số phù hợp cho máy móc tự động, dây chuyền sản xuất và các ứng dụng điều khiển xy lanh. Dưới đây là các thông số kỹ thuật cơ bản thường gặp:
| Thông số | Giá trị tham khảo |
|---|---|
| Loại van | Van điện từ khí nén (3/2, 5/2, 5/3) |
| Môi trường làm việc | Khí nén đã lọc |
| Áp suất làm việc | 0.15 – 0.8 MPa (≈ 1.5 – 8 bar) |
| Nhiệt độ làm việc | -5°C đến 60°C |
| Điện áp coil | 24VDC / 220VAC |
| Công suất coil | Khoảng 2W – 5W (tùy model) |
| Kiểu điều khiển | Điện từ (solenoid) |
| Thời gian phản hồi | < 0.1 giây |
| Kích thước cổng ren | 1/8”, 1/4”, 3/8”, 1/2” |
| Kiểu lắp đặt | Lắp trực tiếp hoặc lắp đế (manifold) |
| Vật liệu thân | Hợp kim nhôm / nhựa kỹ thuật |
| Kiểu kết nối điện | Jack DIN hoặc dây điện |
| Cấp bảo vệ coil | IP65 |
| Tuổi thọ cơ khí | Hàng triệu chu kỳ đóng mở |
Cấu tạo và nguyên lý hoạt động
Van điện từ khí nén STNC có cấu tạo tương đối đơn giản nhưng được tối ưu cho khả năng đóng mở nhanh và hoạt động ổn định trong hệ thống khí nén. Tùy theo từng dòng như 3V, 4V, TG hay VF, cấu tạo có thể thay đổi đôi chút, nhưng về cơ bản vẫn tuân theo nguyên lý chung của van điện từ công nghiệp.
Cấu tạo & vật liệu

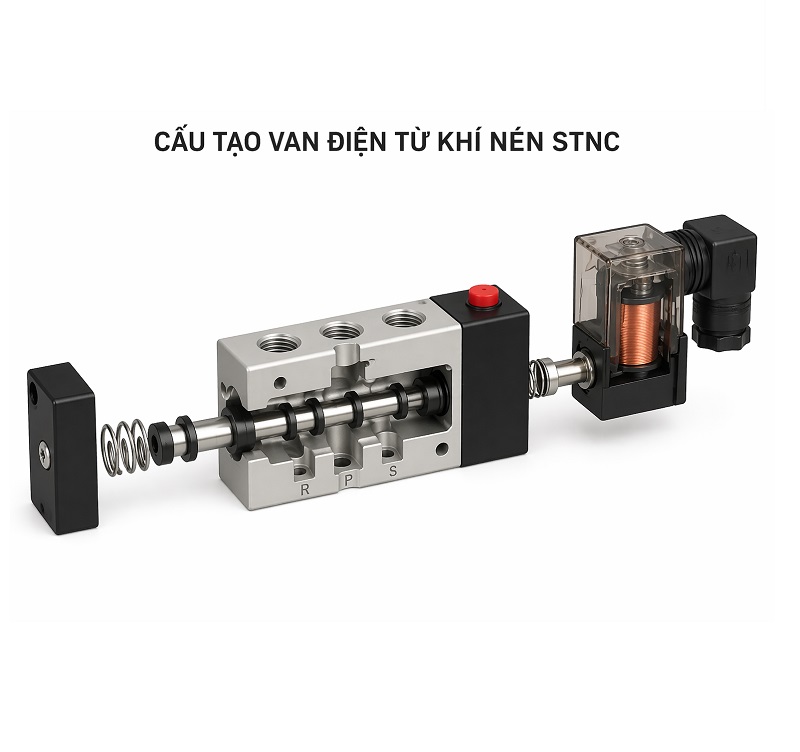

Hình ảnh cấu tạo của sản phẩm
Van điện từ khí nén STNC có cấu tạo đơn giản, tiêu chuẩn hóa theo dòng van khí nén công nghiệp, giúp dễ lắp đặt, vận hành và bảo trì.
Thân van
Thân van thường được làm từ hợp kim nhôm, có độ bền cơ học tốt và khả năng chịu áp suất khí nén ổn định. Thiết kế thân gọn nhẹ giúp van dễ bố trí trong tủ điều khiển hoặc trên cụm khí nén mà không chiếm nhiều không gian.
Cuộn coil điện
Cuộn coil là bộ phận tạo ra từ trường khi được cấp điện, đóng vai trò điều khiển trạng thái đóng mở của van. Coil STNC sử dụng các mức điện áp phổ biến như 220VAC, 110VAC hoặc 24VDC, phù hợp với hầu hết hệ thống điều khiển hiện nay.
Lõi van và con trượt khí
Lõi van hoặc con trượt là chi tiết chuyển động chính bên trong thân van. Khi cuộn coil hoạt động, con trượt sẽ dịch chuyển để thay đổi hướng đi của khí nén giữa các cổng vào – ra, từ đó điều khiển chuyển động của xi lanh hoặc cơ cấu khí nén.
Lò xo hồi
Lò xo hồi có nhiệm vụ đưa lõi van trở về vị trí ban đầu khi ngắt điện. Nhờ cơ cấu này, van luôn trở về trạng thái mặc định, giúp hệ thống khí nén vận hành an toàn khi xảy ra sự cố mất điện.
Gioăng làm kín
Gioăng làm kín thường làm từ cao su NBR, có tác dụng ngăn rò rỉ khí nén và giữ áp suất ổn định trong quá trình vận hành. Gioăng được thiết kế phù hợp với môi trường khí nén khô, sạch.
Nguyên lý hoạt động
Van điện từ STNC hoạt động dựa trên nguyên lý điện từ kết hợp cơ cấu trượt khí, cho phép điều khiển dòng khí nén một cách tự động và chính xác.
Khi không cấp điện
Ở trạng thái không cấp điện, lò xo hồi giữ con trượt ở vị trí mặc định. Tùy theo loại van 2/2, 3/2, 5/2 hoặc 5/3, khí nén sẽ bị chặn hoặc được dẫn theo hướng cố định, đảm bảo hệ thống ở trạng thái an toàn.
Khi cấp điện cho cuộn coil
Khi cuộn coil được cấp điện, từ trường sinh ra sẽ tác động lên lõi van, làm con trượt dịch chuyển. Sự dịch chuyển này thay đổi đường đi của khí nén, cho phép cấp khí vào xi lanh hoặc đảo chiều chuyển động theo yêu cầu điều khiển.
Khi ngắt điện
Khi ngắt điện, từ trường mất đi, lò xo hồi đẩy con trượt trở về vị trí ban đầu. Van quay lại trạng thái mặc định, giúp hệ thống khí nén dừng hoặc trở về trạng thái an toàn đã được thiết kế sẵn.
Đặc điểm nổi bật
Van điện từ khí nén STNC được thiết kế tối ưu cho các hệ thống khí nén công nghiệp, tập trung vào khả năng vận hành ổn định, phản hồi nhanh và dễ dàng thay thế trong quá trình sử dụng. Dưới đây là những đặc điểm nổi bật giúp dòng van này được sử dụng phổ biến trong nhiều lĩnh vực.
Thiết kế nhỏ gọn, dễ lắp đặt
Các dòng van khí nén STNC thường có kích thước gọn, trọng lượng nhẹ, phù hợp lắp đặt trong không gian máy móc hạn chế. Người dùng có thể lắp trực tiếp trên đường ống hoặc tích hợp vào cụm manifold mà không cần thay đổi nhiều về kết cấu hệ thống.
Tốc độ đóng mở nhanh, phản hồi chính xác
Van hoạt động bằng coil điện nên thời gian đóng mở rất nhanh, giúp hệ thống khí nén phản hồi gần như tức thì theo tín hiệu điều khiển. Điều này đặc biệt quan trọng trong các dây chuyền tự động hóa yêu cầu độ chính xác cao.
Đa dạng model, dễ lựa chọn theo nhu cầu
Danh mục van khí nén STNC bao gồm nhiều dòng như 3V, 4V, TG, VF với các cấu hình 3/2, 5/2, 5/3 khác nhau. Nhờ đó người dùng có thể lựa chọn đúng loại van phù hợp với từng ứng dụng cụ thể như điều khiển xy lanh, xả khí hoặc đảo chiều.
Tương thích tốt với nhiều hệ thống khí nén
Van có thể sử dụng với nhiều mức điện áp phổ biến như 24VDC hoặc 220VAC, dễ dàng tích hợp vào các hệ thống điều khiển hiện có. Ngoài ra, kích thước cổng ren tiêu chuẩn giúp việc thay thế hoặc nâng cấp trở nên đơn giản hơn.
Chi phí hợp lý, dễ thay thế và bảo trì
So với nhiều thương hiệu khác, STNC có mức giá dễ tiếp cận hơn nhưng vẫn đảm bảo đáp ứng nhu cầu vận hành cơ bản. Linh kiện như coil hoặc phụ kiện đi kèm cũng phổ biến, giúp giảm chi phí sửa chữa và thời gian dừng máy.
Ứng dụng
Van điện từ STNC được sử dụng rộng rãi trong các hệ thống khí nén và tự động hóa nhờ thiết kế tiêu chuẩn, vận hành ổn định và dễ tích hợp.
Hệ thống khí nén trong nhà xưởng
Hệ thống khí nén trong nhà xưởngVan điện từ STNC được lắp đặt phổ biến trong các hệ thống khí nén tại nhà xưởng để điều khiển dòng khí cấp cho các thiết bị chấp hành. Van giúp hệ thống vận hành ổn định, kiểm soát chính xác quá trình đóng mở khí nén trong điều kiện sản xuất liên tục.
Dây chuyền sản xuất tự động
Dây chuyền sản xuất tự độngTrong các dây chuyền tự động hóa, van điện từ STNC đóng vai trò điều khiển chuyển động của xi lanh khí, hỗ trợ các thao tác như đẩy, kéo, kẹp hoặc phân loại sản phẩm. Khả năng phản hồi nhanh giúp dây chuyền hoạt động nhịp nhàng và đồng bộ.
Hệ thống điều khiển xi lanh khí
Hệ thống điều khiển xi lanh khíVan điện từ STNC được sử dụng để điều khiển xi lanh đơn và xi lanh kép trong các ứng dụng nâng hạ, ép, đóng gói hoặc lắp ráp. Việc sử dụng van điện từ giúp tăng độ chính xác và giảm phụ thuộc vào thao tác thủ công.
Máy móc và thiết bị tự động hóa
Máy móc và thiết bị tự động hóaNhiều loại máy móc công nghiệp như máy đóng gói, máy dán nhãn, máy in hoặc thiết bị lắp ráp tự động sử dụng van điện từ STNC để điều khiển khí nén. Van dễ tích hợp với hệ thống điện và PLC, thuận tiện cho việc lập trình và vận hành.
Tủ điều khiển và hệ thống cơ điện
Tủ điều khiển và hệ thống cơ điệnVan điện từ STNC còn được lắp đặt trong các tủ điều khiển để đóng ngắt khí theo tín hiệu điện. Cách bố trí này giúp hệ thống gọn gàng, dễ quản lý và thuận tiện cho việc bảo trì, mở rộng sau này.
Ưu điểm
Van điện từ khí nén STNC được nhiều đơn vị lựa chọn nhờ sự cân bằng giữa hiệu năng sử dụng và chi phí đầu tư. Dưới đây là những ưu điểm nổi bật giúp dòng van này phù hợp với nhiều hệ thống khí nén trong thực tế.
Giá thành hợp lý, dễ tiếp cận
So với nhiều thương hiệu cao cấp khác trên thị trường, van khí nén STNC có mức giá dễ chịu hơn nhưng vẫn đáp ứng tốt nhu cầu vận hành cơ bản. Đây là lựa chọn phù hợp cho các xưởng cơ khí, đơn vị chế tạo máy và hệ thống tự động hóa quy mô vừa và nhỏ.
Dễ dàng thay thế và tương thích phổ biến
Các model của STNC thường có kích thước và tiêu chuẩn kết nối tương thích với nhiều dòng van phổ biến như Airtac hoặc SMC. Điều này giúp người dùng dễ dàng thay thế khi cần mà không phải thay đổi kết cấu hệ thống.
Hoạt động ổn định trong điều kiện khí nén công nghiệp
Van được thiết kế chuyên cho môi trường khí nén nên có khả năng vận hành ổn định trong dải áp suất thông dụng. Khi sử dụng đúng điều kiện khí sạch và áp suất phù hợp, thiết bị có thể hoạt động bền bỉ trong thời gian dài.
Đa dạng lựa chọn theo từng nhu cầu sử dụng
Người dùng có thể lựa chọn nhiều dòng khác nhau như 3/2, 5/2, 5/3 hoặc theo từng series như 3V, 4V, TG, VF. Sự đa dạng này giúp việc thiết kế và tối ưu hệ thống khí nén trở nên linh hoạt hơn.
Tốc độ phản hồi nhanh, phù hợp hệ thống tự động
Nhờ nguyên lý điều khiển bằng điện từ, van có khả năng đóng mở nhanh và chính xác theo tín hiệu điều khiển. Điều này giúp hệ thống tự động hóa vận hành hiệu quả, đặc biệt trong các ứng dụng cần lặp lại liên tục.
Nhược điểm
Mặc dù đáp ứng tốt nhu cầu khí nén phổ thông, van điện từ STNC vẫn có một số hạn chế mà người dùng cần cân nhắc trước khi lựa chọn.
Chỉ phù hợp cho môi trường khí nén
Van điện từ STNC được thiết kế chuyên dụng cho khí nén, không phù hợp để sử dụng cho nước, hơi nóng hoặc các môi chất lỏng khác. Việc dùng sai môi chất có thể gây hư hỏng gioăng và con trượt, làm giảm tuổi thọ van.
Yêu cầu khí nén sạch và ổn định
Để van hoạt động bền bỉ, hệ thống khí nén cần được lọc sạch và loại bỏ hơi ẩm. Trong các hệ thống không trang bị bộ lọc hoặc khí nén chất lượng kém, van có thể đóng mở không ổn định và nhanh hao mòn.
Khả năng chịu tải ở mức trung bình
So với các dòng van điện từ khí nén cao cấp, van điện từ STNC phù hợp hơn với hệ thống có cường độ làm việc và áp suất ở mức trung bình. Với các ứng dụng yêu cầu vận hành nặng hoặc liên tục với tải lớn, cần cân nhắc dòng van cao cấp hơn.
Độ hoàn thiện ở mức tiêu chuẩn
Mức độ hoàn thiện của van điện từ STNC đáp ứng tốt nhu cầu phổ thông, tuy nhiên có thể chưa đạt đến độ tinh xảo và độ chính xác cao như một số thương hiệu khí nén cao cấp khác trên thị trường.
Phụ thuộc vào nguồn điện cấp cho coil
Van điện từ STNC hoạt động dựa trên nguồn điện cấp cho cuộn coil, vì vậy khi điện áp không ổn định hoặc mất điện, van sẽ trở về trạng thái mặc định. Điều này có thể ảnh hưởng đến quá trình vận hành nếu hệ thống không có phương án dự phòng phù hợp.
So sánh
Phần so sánh dưới đây giúp bạn thấy rõ sự khác biệt giữa van điện từ khí nén STNC và van điện từ Airtac, từ đó lựa chọn đúng dòng van phù hợp với hệ thống khí nén và mức đầu tư.
Bảng so sánh chi tiết
| Tiêu chí | Van điện từ khí nén STNC | Van điện từ Airtac |
|---|---|---|
| Xuất xứ thương hiệu | Đài Loan | Đài Loan |
| Phân khúc | Phổ thông – trung cấp | Trung cấp – cao cấp |
| Định hướng sử dụng | Hệ thống khí nén tiêu chuẩn | Khí nén công nghiệp, tự động hóa chuyên sâu |
| Kiểu van phổ biến | 2/2, 3/2, 5/2, 5/3 | 2/2, 3/2, 5/2, 5/3 |
| Môi chất sử dụng | Khí nén khô, sạch | Khí nén khô, sạch |
| Độ ổn định | Tốt trong hệ thống phổ thông | Rất cao, phù hợp vận hành liên tục |
| Tốc độ phản hồi | Nhanh | Rất nhanh, chính xác |
| Độ bền | Đáp ứng tốt nhu cầu cơ bản | Cao, tuổi thọ dài |
| Độ hoàn thiện | Tiêu chuẩn | Hoàn thiện cao, đồng đều |
| Mức độ đa dạng model | Đủ dùng | Rất đa dạng, nhiều series |
| Khả năng thay thế – bảo trì | Dễ, linh kiện phổ biến | Dễ, đồng bộ cao |
| Giá thành | Thấp hơn | Cao hơn STNC |
| Đối tượng phù hợp | Xưởng vừa & nhỏ, máy móc phổ thông | Nhà máy lớn, dây chuyền tự động |
Khi nào nên dùng van điện từ khí nén STNC?
Van điện từ STNC phù hợp khi bạn cần một giải pháp kinh tế, dễ lắp đặt và đáp ứng tốt các yêu cầu cơ bản của hệ thống khí nén. Dòng van này thích hợp cho nhà xưởng vừa và nhỏ, máy móc tiêu chuẩn, dây chuyền sản xuất không quá khắt khe về tốc độ và độ chính xác, đồng thời cần tối ưu chi phí đầu tư ban đầu.
Khi nào nên dùng van điện từ khí nén Airtac?
Van điện từ Airtac là lựa chọn phù hợp khi hệ thống yêu cầu độ ổn định cao, vận hành liên tục và độ chính xác tốt. Airtac thường được ưu tiên trong các dây chuyền tự động hóa, nhà máy sản xuất quy mô lớn hoặc các ứng dụng khí nén cần độ tin cậy cao và tuổi thọ dài.
Cách chọn
Phần hướng dẫn dưới đây giúp bạn chọn đúng van điện từ STNC phù hợp với hệ thống khí nén, dễ hiểu ngay cả với người không chuyên về kỹ thuật.
Xác định kiểu van theo nhu cầu điều khiển
Trước tiên cần xác định hệ thống đang điều khiển loại cơ cấu nào. Với xi lanh đơn thường dùng van 3/2, còn xi lanh kép phổ biến hơn với van 5/2 hoặc 5/3 để điều khiển cấp khí và đảo chiều chuyển động.
Lựa chọn kích thước cổng khí phù hợp
Kích thước cổng khí của van cần tương ứng với đường ống và lưu lượng khí trong hệ thống. Việc chọn đúng kích thước giúp khí nén lưu thông ổn định, hạn chế sụt áp và đảm bảo hiệu suất làm việc của thiết bị.
Kiểm tra áp suất làm việc của hệ thống
Van điện từ STNC phù hợp với hệ thống khí nén có áp suất trung bình. Trước khi lựa chọn, cần đối chiếu áp suất thực tế với dải áp suất cho phép của van để tránh tình trạng quá tải hoặc hoạt động không ổn định.
Chọn đúng điện áp cuộn coil
STNC cung cấp nhiều tùy chọn điện áp như 220VAC, 110VAC và 24VDC. Cần chọn đúng điện áp theo nguồn điện điều khiển hiện có để đảm bảo van hoạt động ổn định và tránh hư hỏng cuộn coil.
Xem xét điều kiện lắp đặt thực tế
Với môi trường bụi bẩn hoặc độ ẩm cao, nên lắp van ở vị trí thông thoáng, có che chắn hoặc sử dụng hệ thống lọc khí phù hợp. Điều này giúp tăng tuổi thọ và độ ổn định khi vận hành lâu dài.
Cân nhắc yêu cầu kỹ thuật và ngân sách
Nếu hệ thống khí nén có yêu cầu cơ bản và cần tối ưu chi phí đầu tư, van điện từ STNC là lựa chọn phù hợp. Với các hệ thống đòi hỏi độ chính xác và độ bền cao hơn, có thể cân nhắc các dòng cao cấp như Airtac để đáp ứng tốt hơn nhu cầu sử dụng.
Các lưu ý
Lưu ý trước khi lắp đặt
Chuẩn bị đúng ngay từ đầu sẽ giúp van vận hành hiệu quả và kéo dài tuổi thọ.
Kiểm tra đúng môi chất và thông số kỹ thuật
Van điện từ STNC chỉ phù hợp sử dụng cho khí nén khô và sạch, vì vậy cần đảm bảo hệ thống không sử dụng nước, dầu hoặc hơi nóng. Đồng thời cần đối chiếu áp suất và nhiệt độ làm việc thực tế với thông số cho phép của van để tránh quá tải.
Làm sạch đường ống và nguồn khí
Trước khi lắp đặt, đường ống và cụm khí nén cần được vệ sinh sạch, loại bỏ bụi bẩn và hơi ẩm. Khí nén không sạch là nguyên nhân phổ biến gây kẹt con trượt và làm van đóng mở không ổn định.
Lưu ý khi lắp đặt
Lắp đặt đúng kỹ thuật giúp van phát huy tối đa hiệu quả làm việc.
Lắp đúng vị trí cổng khí và kiểu kết nối
Cần lắp van đúng theo sơ đồ cổng khí được ký hiệu trên thân van hoặc trong tài liệu kỹ thuật. Với các dòng van lắp đế, cần siết đều và chắc để tránh rò rỉ khí trong quá trình vận hành.
Đấu nối điện đúng điện áp
Nguồn điện cấp cho cuộn coil phải đúng điện áp định mức của van. Việc cấp sai điện áp có thể làm coil nóng nhanh, giảm tuổi thọ hoặc khiến van không hoạt động.
Lưu ý bảo trì & bảo dưỡng
Vận hành đúng cách và kiểm tra định kỳ giúp hệ thống khí nén hoạt động ổn định lâu dài.
Duy trì chất lượng khí nén ổn định
Trong quá trình sử dụng, nên duy trì bộ lọc khí hoặc cụm FRL hoạt động tốt để đảm bảo khí nén luôn sạch và khô. Điều này giúp giảm mài mòn gioăng và con trượt bên trong van.
Kiểm tra và bảo dưỡng định kỳ
Cần kiểm tra định kỳ khả năng đóng mở của van, tình trạng gioăng làm kín và cuộn coil. Khi phát hiện hiện tượng rò rỉ khí, đóng mở chậm hoặc coil nóng bất thường, nên xử lý sớm để tránh ảnh hưởng đến toàn bộ hệ thống.
