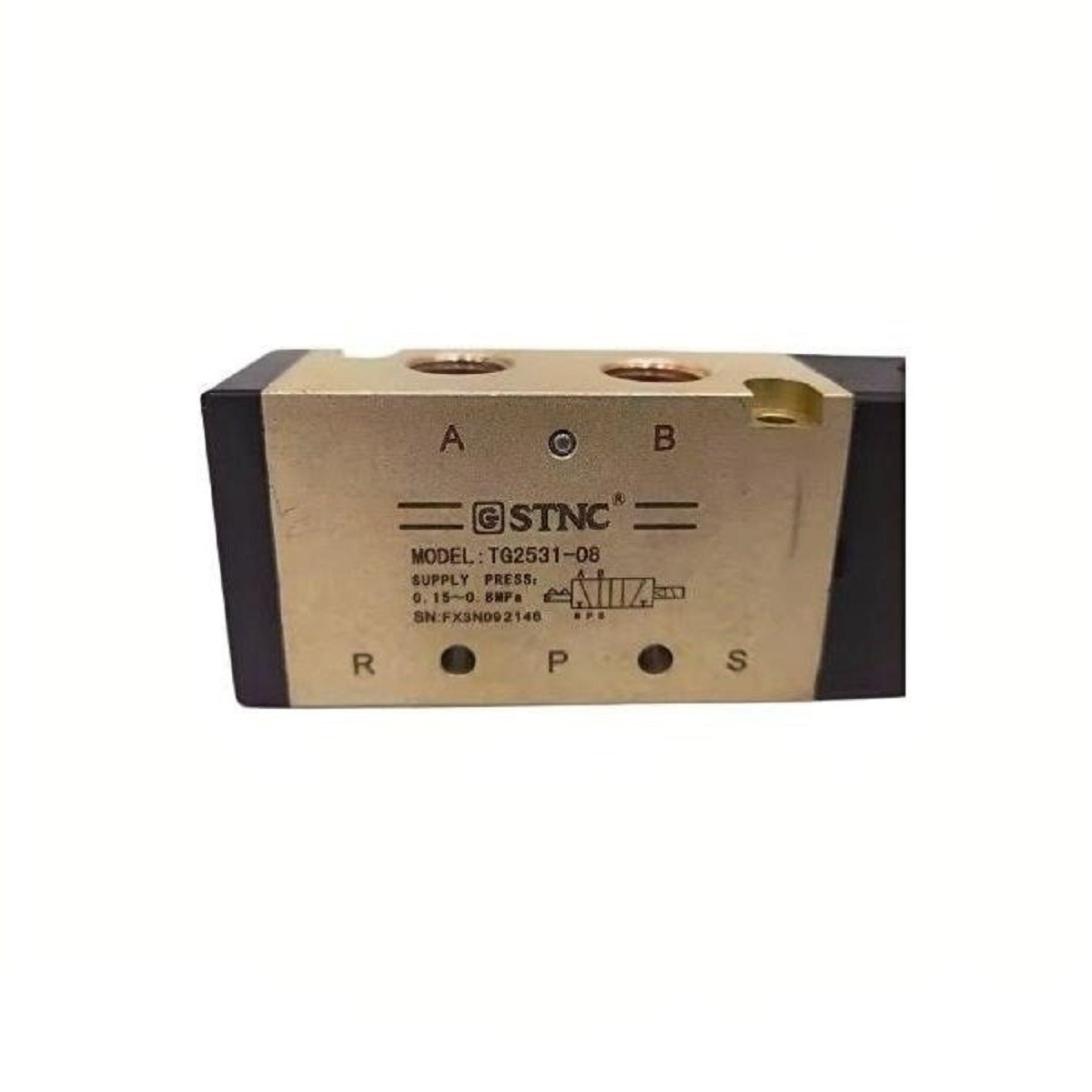

Van STNC TG2531-08 là gì?
Van STNC TG2531-08 là van điện từ khí nén dạng 5 cửa 2 vị trí (5/2) với một cuộn coil điện, dùng để điều khiển đảo chiều dòng khí tới xilanh tác động kép. Về bản chất sản phẩm giải quyết nhu cầu đóng/mở và chuyển hướng khí nén tự động, cho phép điều khiển tiến/lùi của piston xilanh từ tín hiệu điện (PLC, PLC ngõ ra rơle hoặc công tắc). Dòng van này phù hợp khi hệ thống cần thao tác nhanh, lặp lại nhiều lần và tích hợp dễ dàng vào dây chuyền tự động hóa.
Trong thực tế tại các nhà máy và khu công nghiệp Việt Nam, khách hàng thường chọn TG2531-08 khi cần thay thế hoặc lắp bổ sung cho cụm điều khiển xilanh kích thước nhỏ–vừa, khi các cổng kết nối theo chuẩn ren 1/4″ (G1/4″) là phù hợp và khi yêu cầu van có cơ chế hồi vị mặc định (1 coil có lò xo hồi). Trường hợp cần giữ vị trí van khi mất điện hoặc yêu cầu lưu lượng lớn hơn, người thiết kế thường cân nhắc loại 2 coil hoặc cỡ ren lớn hơn.
Trường hợp muốn tham khảo thêm các dòng liên quan, bạn có thể xem dòng van điện từ khí nén stnc.
Đặc điểm kỹ thuật nổi bật của Van STNC TG2531-08
Những điểm cốt lõi giúp hiểu ngay chức năng và tính ứng dụng của sản phẩm:
- Cấu hình 5/2, 1 coil: Điều khiển đảo chiều cho xilanh tác động kép; van có vị trí nghỉ mặc định do lò xo hồi khi mất điện (đặc trưng của van 1 coil).
- Cổng kết nối G1/4″ (13 mm): Phù hợp với đường ống và phụ kiện khí nén kích thước nhỏ–vừa, thuận tiện thay thế trong hệ thống hiện hữu sử dụng ren 1/4″.
- Phản hồi nhanh qua coil điện: Kích hoạt điện từ cho tốc độ đóng/mở nhanh, phù hợp cho ứng dụng cần chu trình vận hành lặp nhanh và chính xác.
- Thân van theo đặc trưng dòng TG: Thường được chế tạo gọn, vật liệu thân phổ biến theo series là hợp kim nhôm (theo dữ liệu dòng; cần kiểm tra catalogue để xác nhận vật liệu riêng cho TG2531-08).
- Dễ lắp đặt và bảo trì: Thiết kế phổ thông cho phép lắp rời trên đường khí hoặc trên đế manifold, thuận tiện khi thay cuộn coil hoặc gioăng.
- Phù hợp cho khí nén đã xử lý: Van hoạt động hiệu quả với khí nén sạch, khô; cần sử dụng lọc, điều áp và van tiết lưu khi yêu cầu điều chỉnh tốc độ xilanh.
Nguyên lý và cấu tạo của Van STNC TG2531-08 (tóm tắt để hiểu nhanh)
Van hoạt động theo nguyên lý điện từ: khi cuộn coil được cấp điện, lực từ kéo lõi/armature làm dịch chuyển trục/lỗ trượt (spool) bên trong thân van, thay đổi đường dẫn giữa các cửa (nguồn khí, hai cửa ra đến xilanh và hai cửa xả). Khi ngắt điện, lò xo hồi đưa spool về vị trí nghỉ ban đầu.
Các bộ phận chính gồm: cuộn coil (coil điện), lõi/armature, spool (trục dịch chuyển), lò xo hồi, thân van có các port ren, và hệ gioăng/seat. Thiết kế tập trung vào việc đảm bảo hành trình spool ổn định, ít rò rỉ và khả năng tháo lắp cuộn coil để thay thế khi cần.
Ứng dụng thực tế của Van STNC TG2531-08
Ứng dụng cụ thể theo tình huống vận hành:
- Máy đóng gói và máy tự động trong dây chuyền sản xuất – điều khiển xilanh kẹp, đẩy, dịch chuyển chi tiết theo chu trình lập lại.
- Bộ truyền động trong hệ thống chấp hành ở nhà máy (ví dụ: cơ cấu chặn/fix vị trí, điều khiển cửa, gá kẹp) nơi cần đảo chiều xilanh nhanh và thường xuyên.
- Hệ thống thử nghiệm hoặc jig thao tác nơi yêu cầu van nhỏ gọn, kết nối ren 1/4″ và tích hợp nhanh với hệ điều khiển điện.
- Bộ sửa chữa, thay thế cấp nhanh trong bảo trì thiết bị tại các nhà máy, xưởng sản xuất ở Việt Nam khi cần van 5/2 cho xilanh tác động kép kích thước nhỏ–vừa.
Điểm khác biệt của Van STNC TG2531-08
So với các van cùng nhóm, TG2531-08 nổi bật ở cấu hình 5/2 một coil và cỡ cổng G1/4″, phù hợp cho các hệ thống kích thước nhỏ–vừa cần vị trí nghỉ mặc định do lò xo. Khác với van 2 coil (latching) cần hai tín hiệu để chuyển vị trí và giữ trạng thái khi mất một tín hiệu, van 1 coil của TG2531-08 ưu tiên có vị trí về ban đầu khi mất điện — phù hợp với ứng dụng yêu cầu an toàn hoặc trả về trạng thái nghỉ.
Nếu hệ thống cần giữ vị trí van khi mất điện, hoặc cần lưu lượng lớn hơn/áp suất làm việc khác, giải pháp thay thế có thể là chọn model cùng series với 2 coil hoặc các size ren lớn hơn; nếu môi chất không phải khí nén, cần kiểm tra vật liệu gioăng và chứng nhận phù hợp trước khi sử dụng.
