Van STNC 4V320-10 là gì?

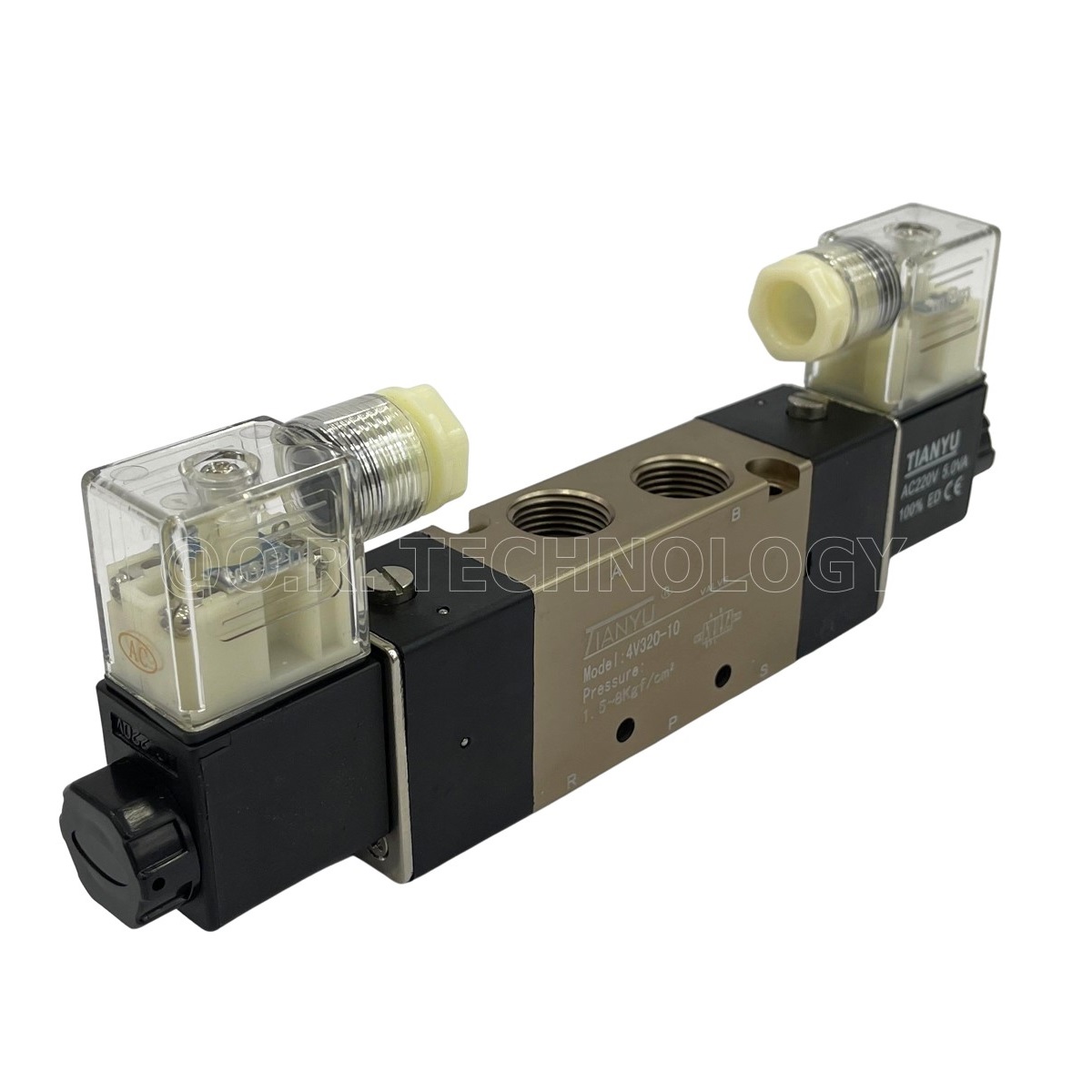

Van STNC 4V320-10 là van điện từ khí nén kiểu đảo chiều 5 cửa — 2 vị trí, dạng 2 cuộn điện (double solenoid). Bản chất sản phẩm là một van chia hướng khí để điều khiển hành trình của xi lanh tác động kép: cấp khí cho một đầu xi lanh để kéo ra và cấp cho đầu kia để đẩy vào. Van vận hành đóng/mở tự động nhờ cuộn coil điện, phản hồi nhanh phù hợp cho các chu trình làm việc lặp lại trong hệ thống tự động hóa.
Sản phẩm phù hợp khi cần điều khiển chuyển hướng khí cho xi lanh kích thước vừa (manifold hoặc lắp rời với đường ống ren ~3/8″), trong các dây chuyền đóng gói, máy dập/ép, cơ cấu chấp hành trên máy tự động và các ứng dụng yêu cầu chuyển vị chính xác giữa hai trạng thái. Kỹ sư thường chọn dòng này khi cần van đảo chiều có độ ổn định vị trí (2 coil) và khả năng tích hợp dễ dàng vào cụm manifold.
Trường hợp muốn tham khảo thêm các dòng liên quan, bạn có thể xem Van điện từ khí nén STNC.
Đặc điểm kỹ thuật nổi bật của Van STNC 4V320-10
Dưới đây là các đặc điểm cốt lõi giúp hiểu nhanh ưu điểm kỹ thuật của van:
- Hoạt động điện từ hai cuộn (double solenoid): Điều khiển đảo chiều độc lập cho hai trạng thái, phù hợp khi cần giữ vị trí cho tới khi có lệnh đảo lại.
- Cấu trúc 5 cửa – 2 vị trí: Cấp 1 cửa vào, 2 cửa ra và 2 cửa xả, cho phép điều khiển xi lanh tác động kép một cách trực tiếp và rõ ràng.
- Thân hợp kim nhôm (dòng 4V): Thân van gọn, trọng lượng nhẹ, thuận tiện khi lắp trên manifold hoặc gắn rời trong tủ điều khiển.
- Kết nối ren trung gian (~3/8″): Kích thước cổng phù hợp cho lưu lượng trung bình, dễ hoán đổi với các bộ nối ren; chuẩn ren cụ thể cần xác nhận theo nhà cung cấp.
- Tương thích nguồn điều khiển thông dụng: Có các lựa chọn điện áp cuộn coil thông dụng (ví dụ 24VDC, 220VAC) — chọn theo hệ thống điều khiển thực tế.
- Phản hồi nhanh, dễ tích hợp: Hoạt động nhanh nhờ cơ chế lõi từ dịch chuyển và phù hợp cho chu trình tác vụ lặp lại trong sản xuất tự động.
Nguyên lý và cấu tạo của Van STNC 4V320-10 (tóm tắt để hiểu nhanh)
Nguyên lý hoạt động: khi một trong hai cuộn coil được cấp điện sẽ tạo từ trường kéo lõi van (spool) dịch chuyển, chuyển hướng đường dẫn khí từ cửa vào sang một cửa ra tương ứng và đồng thời mở cửa xả cho đầu còn lại của xi lanh. Đổi cuộn điều khiển sẽ đẩy lõi về vị trí ngược lại, đổi hướng khí.
Các bộ phận chính: thân van (hợp kim nhôm), lõi trượt (spool) bên trong khoang, hai cuộn điện (coil) đặt hai đầu thân, các cửa ren vào/ra/xả, và hệ gioăng/đệm làm kín nội bộ. Thiết kế này cho phép đóng mở nhanh, sửa chữa hoặc thay cuộn coil đơn giản khi cần.
Ứng dụng thực tế của Van STNC 4V320-10
- Máy dập/ép, máy chấn – điều khiển xi lanh kéo/đẩy cho các hành trình công suất vừa, đảm bảo đảo chiều nhanh, chính xác.
- Dây chuyền đóng gói và băng tải – cấp/khóa hành trình cơ cấu kẹp, đẩy sản phẩm và cơ cấu căn chỉnh trong chu trình tự động.
- Manifold điều khiển đa xi lanh trong hệ thống sản xuất – lắp cụm nhiều van 4V320-10 để điều khiển đồng thời các đầu chấp hành.
- Ứng dụng tại nhà máy điện tử, cơ khí và chế tạo phụ tùng ở Việt Nam – nơi cần van đảo chiều gọn, lắp trong khoang thiết bị hoặc tủ điều khiển, dễ thay thế khi bảo trì.
Điểm khác biệt của Van STNC 4V320-10
So với các model cùng dòng, 4V320-10 nổi bật ở kích thước cổng ở mức trung (thích hợp cho xi lanh cỡ vừa) — khác với các model “-08” nhỏ hơn hay “-15” lớn hơn. Là phiên bản 2 cuộn điện, van này cho phép giữ trạng thái hoạt động tới khi có lệnh đảo chiều, khác với bản 1-cuộn có lò xo hồi trả về trạng thái mặc định.
Thân bằng hợp kim nhôm giúp van gọn và thuận tiện lắp manifold; tuy nhiên, chuẩn ren (BSP/NPT/khác) và các thông số chi tiết về gioăng, lưu lượng hay nhiệt độ làm việc cần kiểm tra trên catalogue hoặc bản cung cấp cụ thể để đảm bảo phù hợp với hệ thống trước khi đặt hàng.
