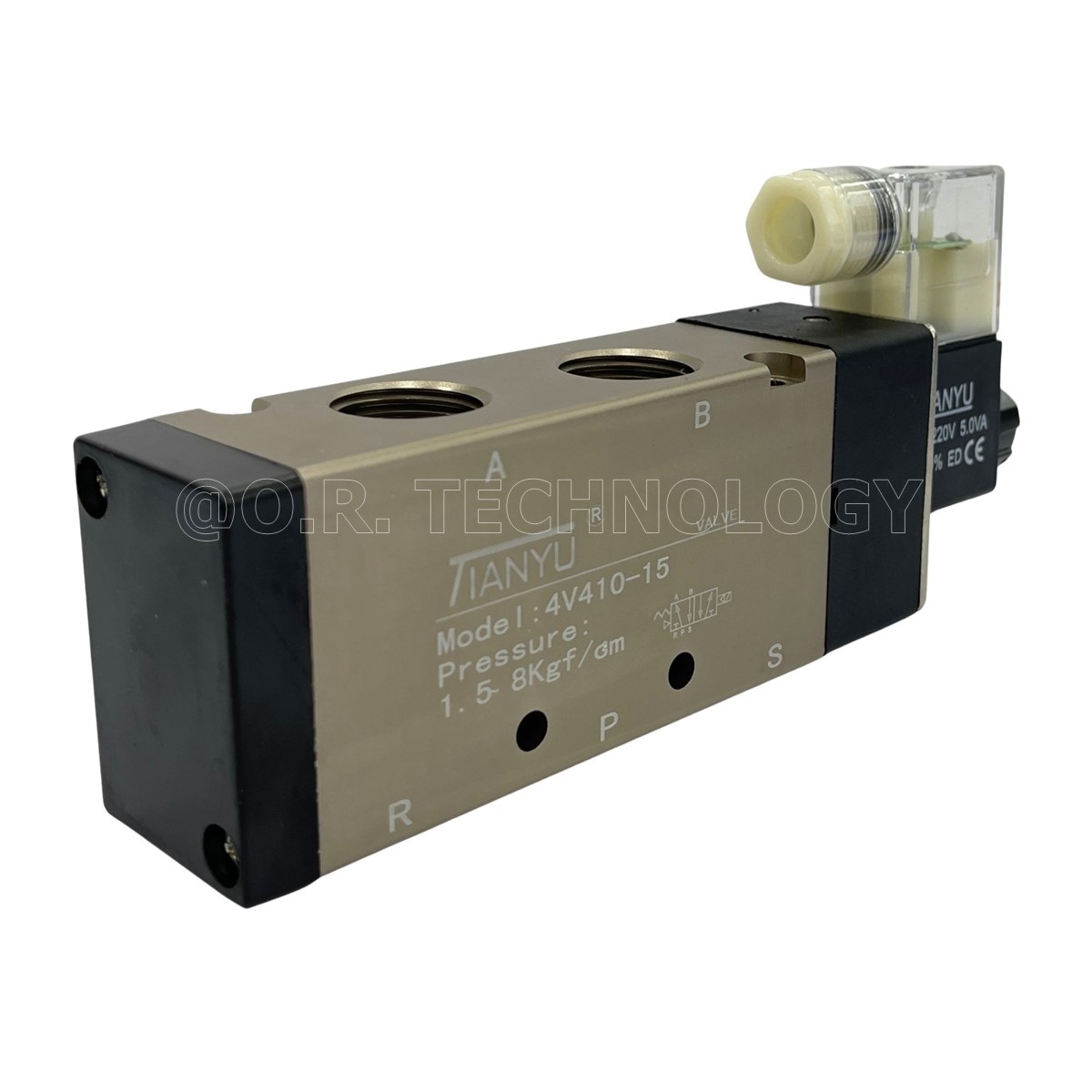

Van STNC 4V410-15 là gì?
Van STNC 4V410-15 là van điện từ khí nén dạng đảo chiều 5/2 (5 cổng, 2 vị trí) một cuộn coil (1 coil) dùng để điều khiển hướng dòng khí trong hệ thống khí nén. Bản chất của van là chuyển hướng luồng khí tới hai cửa ra của xy-lanh tác động kép hoặc tuần tự các cơ cấu chấp hành, giúp thực hiện động tác tiến/lùi hoặc đóng/mở tự động theo tín hiệu điện. Dòng 4V410-15 thuộc nhóm cỡ lớn trong series 4V, phù hợp khi cần lưu lượng khí lớn hơn so với các model cỡ nhỏ.
Khách hàng thường cần tới loại van này khi thiết kế hoặc sửa chữa hệ thống điều khiển xi-lanh khí nén trong dây chuyền tự động, cụm manifold van tại trạm nén, các máy móc công nghiệp yêu cầu đảo chiều nhanh, hoặc khi thay thế van cỡ 1/2″ trong các hệ thống tại nhà máy, kho sản xuất và xưởng lắp ráp.
Bạn có thể xem thêm dòng van điện từ khí nén stnc để mở rộng lựa chọn trong cùng nhóm sản phẩm.
Đặc điểm kỹ thuật nổi bật của Van STNC 4V410-15
Những điểm cốt lõi giúp hiểu rõ chức năng và phạm vi sử dụng của van:
- Kiểu vận hành: Van 5/2 một cuộn coil với cơ chế hồi vị bằng lò xo — cấp điện cho coil sẽ dịch chuyển lõi van, ngắt điện sẽ trả về vị trí ban đầu.
- Cổng kết nối: Cỡ ren khoảng 1/2″ (ký hiệu -15) — thuộc nhóm cỡ trung/nhỏ nhưng cho lưu lượng lớn hơn các mã -08/-10 trong cùng series.
- Vật liệu thân: Thân thường bằng hợp kim nhôm — nhẹ, thuận tiện lắp trên thanh manifold và dễ tản nhiệt cho coil trong môi trường công nghiệp.
- Phù hợp môi chất: Thiết kế cho khí nén đã qua xử lý (lọc, tách nước, khử tạp chất); không coi là van cho chất lỏng hay hơi mà không có kiểm chứng thêm.
- Phản hồi nhanh: Nguyên lý điện từ giúp đóng/ngắt và chuyển vị trí nhanh, phù hợp ứng dụng cần đáp ứng chu kỳ cao.
- Tùy chọn điện áp: Series 4V thường có nhiều lựa chọn cuộn coil (ví dụ các điện áp phổ biến theo dòng), nhưng cần xác nhận điện áp cụ thể của từng bộ hàng trước khi lắp.
Nguyên lý và cấu tạo của Van STNC 4V410-15 (tóm tắt để hiểu nhanh)
Van hoạt động dựa trên cuộn cảm điện từ: khi cấp điện cho coil, lực từ kéo lõi (spool) dịch chuyển bên trong thân van, thay đổi hướng dẫn khí giữa các cửa P (nguồn), A/B (đầu ra) và R/S (xả). Với thiết kế 5 cổng 2 vị trí, van cho phép đảo chiều khí để điều khiển hai hành trình của xy-lanh tác động kép.
Các bộ phận chính người dùng cần biết: thân van (hợp kim nhôm), lõi/spool di động, cuộn coil điện từ, lò xo hồi vị (đối với bản 1 coil) và các cổng ren đầu vào/ra. Thiết kế dạng module cho phép lắp trên rail/manifold hoặc bắt ốc trực tiếp vào hệ thống khí.
Ứng dụng thực tế của Van STNC 4V410-15
Ứng dụng theo bối cảnh vận hành cụ thể, nêu rõ vai trò của van trong hệ thống:
- Trên máy đóng gói/chiết rót — điều khiển xi-lanh thực hiện hành trình đóng/ép hoặc nâng/hạ, yêu cầu tốc độ phản hồi nhanh.
- Trong cụm manifold trạm nén khí của nhà máy — dùng để phân phối và đảo chiều khí tới nhiều cơ cấu chấp hành, thuận tiện cho bảo trì và thay thế từng module.
- Trong hệ thống băng tải hoặc cơ cấu phân loại — điều khiển chặn/phóng sản phẩm bằng xi-lanh, giảm nhu cầu điều khiển khí phức tạp khi cần thao tác đơn giản, lặp lại cao.
- Tại các xưởng chế tạo, máy dập/ép nhẹ và dây chuyền tự động — phù hợp để thay thế van có cổng 1/2″ khi cần lưu lượng khí lớn hơn và độ phản hồi nhanh.
Điểm khác biệt của Van STNC 4V410-15
So với các model nhỏ hơn trong cùng series (ví dụ -08, -10), 4V410-15 nằm ở nhóm cổng lớn hơn nên cho lưu lượng khí (flow) cao hơn, phù hợp cho xy-lanh kích thước lớn hoặc chu trình đòi hỏi lưu lượng. Bản 1 coil của model này có lợi thế là đơn giản hóa đấu dây và về mặt điều khiển sẽ trở về vị trí nghỉ khi mất tín hiệu nhờ lò xo hồi; trong khi các phiên bản 2 coil (double solenoid) của series cho phép giữ vị trí khi mất điện cho từng trường hợp khác nhau — đây là yếu tố để cân nhắc khi lựa chọn.
Lưu ý: các thông số áp suất làm việc và điện áp cuộn coil có thể khác nhau theo phiên bản cung cấp; để đảm bảo tương thích hệ thống, cần kiểm tra dữ liệu kỹ thuật chính xác từ nhà cung cấp hoặc catalogue trước khi mua và lắp đặt.
