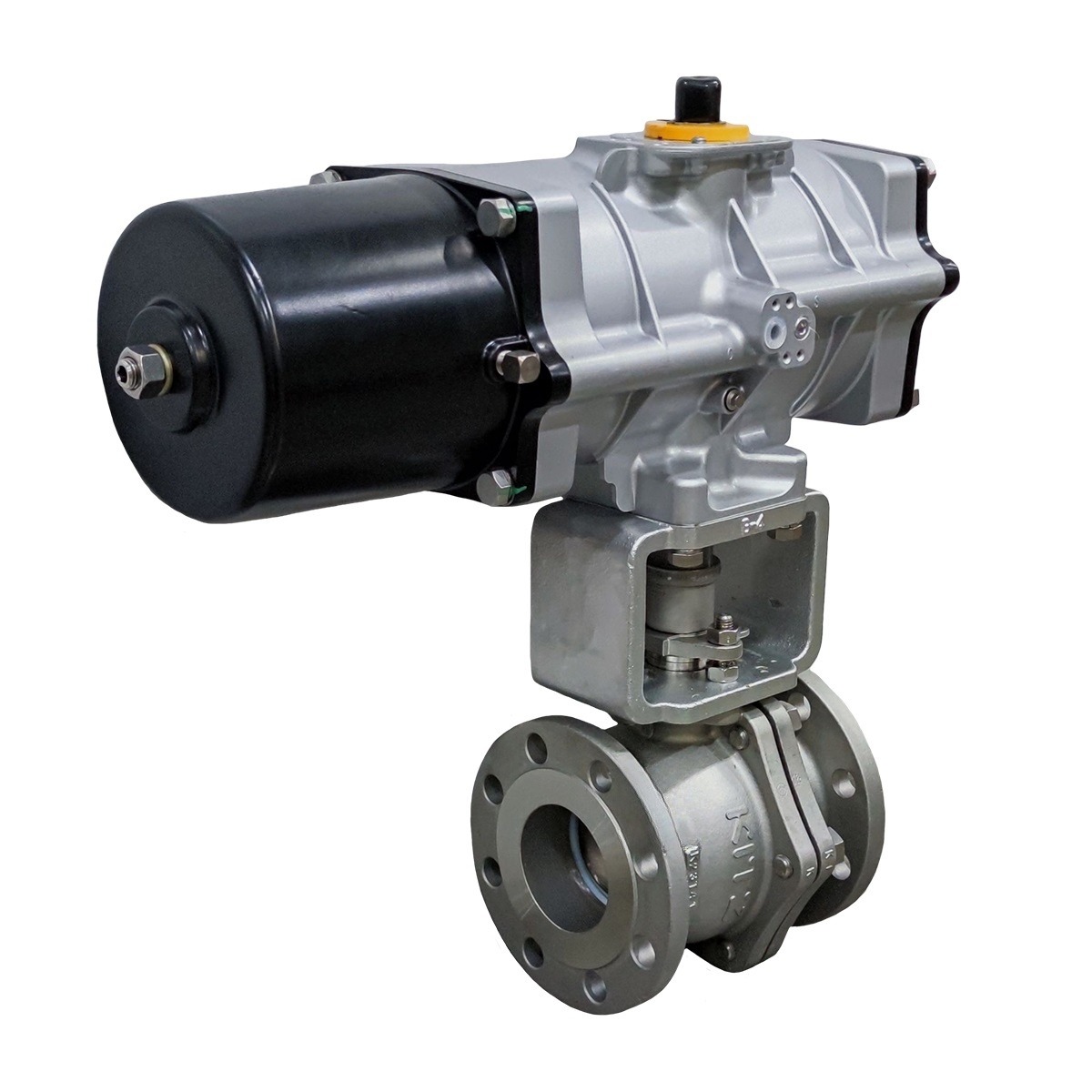

Van bi điều khiển khí nén FAS ảnh đại diện, kết nối mặt bích, tác động đơn

Van bi điều khiển khí nén FASXem toàn bộ dòng

Van bi điều khiển khí nén FAS là thiết bị đóng mở dòng chảy tự động sử dụng bộ truyền động khí nén, cho khả năng vận hành nhanh và ổn định. Van hoạt động theo cơ chế xoay bi 1/4 vòng, giúp đóng mở dứt khoát, độ kín cao và hạn chế rò rỉ. Bộ truyền động FAS được đánh giá cao về độ bền và khả năng làm việc liên tục, phù hợp cho nhiều hệ thống tự động hóa công nghiệp.

Thông số quan trọng

Chỉ cần cung cấp những thông tin dưới đây, kỹ thuật sẽ hỗ trợ chọn đúng loại phù hợp cho hệ thống của anh/chị.

Kích cỡ đường ống (DN hoặc Phi bao nhiêu?)
Môi chất sử dụng (nước, hóa chất, hơi…)
Nhiệt độ làm việc tối đa?
Áp lực hệ thống khoảng bao nhiêu bar?
Vật liệu mong muốn?
Loại vận hành (tay gạt, điện, khí nén…)

Kích cỡDN15 – DN100

Áp lực làm việcPN16 / PN25

Vật liệu thânInox / Thép / Đồng

Kiểu kết nốiRen / Mặt bích

Kiểu vanVan bi (Ball Valve)

Kiểu điều khiểnKhí nén FAS (tác động đơn / kép)

Xem thông số đầy đủ

Phù hợp cho:

hệ thống cấp nướckhí nénhơihóa chất nhẹthực phẩmcác dây chuyền tự động hóa công nghiệp

Liên hệ

Liên hệ( Giá tham khảo - liên hệ trực tiếp báo giá chính xác hôm nay )

Luôn sẵn hàng tại kho - Liên tục kiểm kho nhập mới

Liên hệ nhận báo giá nhanh

0945.87.9966 Chat Zalo

0983.95.8387 Chat Zalo

Phản hồi trong 1-5 phút (giờ hành chính)

Sẵn kho HN & HCMTồn kho nhiều kích cỡ

Đầy đủ CO/CQXuất hóa đơn VAT

Bảo hành 12–24 thángHỗ trợ kỹ thuật

Đóng gói & kiểm tra kỹGiao hàng toàn quốc

Danh mục: Van bi điều khiển khí nén KITZ

Kích cỡ thông dụng của van bi:

Giới thiệu sản phẩm

Van bi điều khiển khí nén FAS là gì?

Van bi điều khiển khí nén FAS là van bi 1/4 vòng được trang bị bộ truyền động khí nén FAS, dùng để đóng hoặc mở dòng chảy tự động trên đường ống. Sản phẩm phù hợp cho các hệ thống yêu cầu đóng/mở nhanh và kín như cấp nước, phân phối khí nén, hệ thống hơi và các dây chuyền tự động hóa trong công nghiệp.

Nên chọn Van bi điều khiển khí nén FAS khi hệ thống có nguồn khí nén sẵn, cần phản hồi nhanh và thao tác dứt khoát (on/off) ở các kích cỡ tiêu chuẩn DN15–DN100 và áp lực làm việc thông dụng PN16 hoặc PN25; không dùng khi cần điều tiết lưu lượng mịn liên tục.

Bạn có thể xem thêm Van bi điều khiển khí nén KITZ để mở rộng lựa chọn trong cùng nhóm sản phẩm.

Đặc điểm nổi bật của Van bi điều khiển khí nén FAS

Đây là các điểm đáng chú ý khi sử dụng sản phẩm trong thực tế.

Đóng/mở 1/4 vòng nhanh: Bộ truyền động khí nén cho thao tác dứt khoát, thời gian đóng mở ngắn phù hợp dây chuyền tự động.
Độ kín cao: Cơ chế van bi đảm bảo khóa chặt khi đóng, giảm rò rỉ so với van cổng ở chế độ on/off.
Lắp được nhiều vật liệu và kết nối: Thân có thể bằng inox, thép hoặc đồng; kết nối ren hoặc mặt bích phù hợp kích cỡ và yêu cầu áp lực khác nhau.

Cấu tạo và vật liệu của Van bi điều khiển khí nén FAS

Phần này mô tả các thành phần chính liên quan đến vận hành và chọn lựa vật liệu.

Van gồm thân van, bi quay 1/4 vòng, trục dẫn và bộ truyền động khí nén FAS (tác động đơn hoặc tác động kép). Thân van có thể chế tạo bằng inox, thép hoặc đồng tùy mã; kết nối ren dùng cho kích cỡ nhỏ, mặt bích dùng cho kích thước lớn hoặc hệ thống chịu áp lực PN16/PN25. Bộ truyền động gắn trực tiếp lên trục van để truyền mô-men xoắn đóng/mở.

Nguyên lý hoạt động của Van bi điều khiển khí nén FAS

Nguyên lý vận hành đơn giản, dễ hiểu cho người bảo trì và vận hành.

Khi nhận khí nén, bộ truyền động FAS chuyển động quay trục 90° để đưa bi vào vị trí đóng hoặc mở. Mô hình tác động đơn sử dụng lò xo để trả về khi mất hơi, tác động kép cần khí nén cả hai chiều để mở và đóng; van thiết kế cho chức năng on/off, không phải là van điều tiết liên tục.

Ứng dụng phổ biến của Van bi điều khiển khí nén FAS

Những ứng dụng thực tế nơi van này phát huy hiệu quả đóng mở tự động.

Hệ thống cấp nước và xử lý nước
Mạng phân phối khí nén và các hệ thống khí công nghiệp
Hệ thống hơi và lò hơi ở áp lực thông dụng
Dây chuyền tự động hóa nhà máy (xử lý thực phẩm, hóa chất nhẹ, đóng gói)

Rate this product

Thông số kỹ thuật chi tiết

Thông số kỹ thuật được tổng hợp từ catalogue nhà sản xuất và kinh nghiệm triển khai thực tế, giúp khách hàng dễ dàng đối chiếu, lựa chọn đúng loại van phù hợp với hệ thống sử dụng.

Kích cỡ	DN15 – DN100
Áp lực làm việc	PN16 / PN25
Vật liệu thân	Inox / Thép / Đồng
Kiểu kết nối	Ren / Mặt bích
Kiểu van	Van bi (1/4 vòng)
Kiểu điều khiển	Khí nén FAS (tác động đơn / tác động kép)
Ứng dụng	Hệ thống cấp nước, khí nén, hơi, hóa chất nhẹ, thực phẩm, dây chuyền tự động hóa
Thời gian phản hồi	Phụ thuộc áp suất khí nén và kích cỡ van (không xác định cụ thể)
Nhiệt độ làm việc	Không xác định (tùy vật liệu và gioăng)
Gioăng/đệm	Không xác định (tùy phiên bản, chọn theo môi trường)
Kiểu vận hành	Đóng/mở nhanh (thao tác bật/tắt, không dùng cho điều tiết liên tục)
Danh mục	Van bi điều khiển khí nén KITZ

Nên dùng hay không nên dùng

Hướng dẫn nhanh để đánh giá các tình huống thực tế nên hoặc không nên chọn van bi điều khiển khí nén FAS.

Nên dùng

Dây chuyền tự động

Khi cần đóng/mở nhanh, lặp lại và tích hợp với hệ điều khiển khí nén trong dây chuyền sản xuất.

Hệ khí nén

Phù hợp cho đường ống khí nén nhà máy vì bộ truyền động FAS hoạt động bằng khí nén cho phản hồi nhanh.

Hệ cấp nước / xử lý nước

Thích hợp cho chức năng on/off trên đường ống DN15–DN100 với vật liệu inox/đồng chống ăn mòn nhẹ.

Hóa chất nhẹ & thực phẩm

Dùng trong môi trường chứa hóa chất nhẹ hoặc ngành thực phẩm khi chọn vật liệu thân phù hợp và yêu cầu van kín.

Không nên dùng

Điều tiết lưu lượng

Không dùng để điều chỉnh lưu lượng liên tục vì van bi 1/4 vòng đóng mở dứt khoát, không cho ra tín hiệu tuyến tính tốt.

Chất ăn mòn mạnh

Tránh với axit/bazo đậm đặc hoặc hóa chất ăn mòn nếu không có chứng nhận vật liệu tương ứng.

Dòng có cặn hoặc mài mòn

Không phù hợp cho môi trường có bùn, cặn rắn hoặc vật liệu mài mòn làm giảm tuổi thọ ghế bi.

Ngoài dải kích cỡ/áp lực

Không dùng khi yêu cầu vượt kích cỡ DN100 hoặc áp suất/nhiệt độ vượt giới hạn PN16/PN25.

Tiêu chí lựa chọn sản phẩm

Kích cỡ và áp suất hệ thống

Chọn DN (DN15–DN100) và PN (PN16/PN25) tương ứng với đường ống, lưu lượng và áp lực vận hành để tránh kích thước/áp lực không phù hợp.

Vật liệu thân

Chọn Inox/Thép/Đồng dựa trên tính ăn mòn của môi chất và nhiệt độ làm việc nhằm đảm bảo độ bền và khả năng chống ăn mòn.

Vật liệu làm kín và bi

Xác nhận với nhà cung cấp loại vật liệu làm kín/bi; vật liệu này quyết định độ kín, độ đàn hồi và khả năng chịu hóa chất/nhiệt độ.

Kiểu điều khiển khí nén (tác động đơn/đôi)

Chọn tác động đơn nếu cần cơ chế trả về khi mất khí (fail-safe) hoặc tác động kép cho thao tác đóng/mở chính xác và lặp lại trong hệ tự động.

Nguồn khí và yêu cầu bộ truyền động

Kiểm tra áp suất, chất lượng khí (lọc/sấy/khử dầu) và khả năng lực/moment của bộ truyền động FAS để đảm bảo tốc độ phản hồi và vượt moment do áp lực đường ống.

Kiểu kết nối và tiêu chuẩn bích/ren

Chọn ren cho kích thước nhỏ, mặt bích cho kích thước lớn/áp lực cao và xác định tiêu chuẩn mặt bích tương thích với hệ ống hiện có.

Yêu cầu ứng dụng và chứng nhận

Xác minh môi chất (nước, hơi, khí nén, hóa chất, thực phẩm) và các yêu cầu chứng nhận/tiêu chuẩn chuyên ngành trước khi chốt vật liệu và cấu hình van.

Kinh nghiệm sử dụng & lưu ý quan trọng

Chuẩn bị và lọc khí nén

Lắp bộ lọc–regulator–lubricator trước bộ truyền động; đảm bảo khí sạch, khô và áp suất theo yêu cầu nhà sản xuất để tránh kẹt hoặc hỏng gioăng.

Căn chỉnh hành trình 90°

Điều chỉnh hành trình 1/4 vòng và công tắc hành trình/điểm dừng để van đóng mở dứt khoát, tránh overtravel làm mòn trục và ghế van.

Kiểm tra rò rỉ và thử áp lực

Thực hiện thử kín bằng áp lực tĩnh và vận hành nhiều chu kỳ; nếu có rò rỉ khi van đóng, kiểm tra bi, ghế van và mối nối ren/mặt bích.

Bảo trì bộ truyền động và khớp nối

Kiểm tra bu-lông bệ, khớp nối, ống dẫn khí và van điện từ; thay gioăng hoặc bôi trơn theo dấu hiệu phản hồi chậm, rung hoặc tiếng kêu bất thường.

Câu hỏi thường gặp

Dưới đây là một số câu hỏi thường gặp khi khách hàng tìm hiểu và lựa chọn sản phẩm này.

Van bi điều khiển khí nén FAS phù hợp với những môi chất nào?

Van bi FAS thường dùng cho nước sạch, nước thải xử lý nhẹ, khí nén, hơi bão hòa, hóa chất nhẹ và ứng dụng thực phẩm — tuy nhiên tính tương thích cuối cùng phụ thuộc vật liệu thân (inox/ thép/ đồng) và vật liệu làm kín. Trước khi chọn, kiểm tra danh mục vật liệu với nhà cung cấp để đảm bảo tương thích với môi chất, nồng độ và nhiệt độ thực tế.

Nguồn khí và yêu cầu chuẩn bị khí nén cho bộ truyền động FAS là gì?

Áp suất vận hành cụ thể phụ thuộc model bộ truyền động FAS (tác động đơn hay kép) — xem datasheet của bộ truyền động để biết áp suất cần thiết. Luôn cấp khí sạch, khô, có lọc-điều áp (FRL) và/hoặc dầu bôi trơn theo khuyến nghị để bảo đảm phản hồi nhanh và tuổi thọ actuator.

Có thể dùng van bi FAS để điều tiết lưu lượng (throttle) liên tục không?

Không nên. Van bi (1/4 vòng) do FAS điều khiển thiết kế để đóng/mở nhanh, thao tác dứt khoát và kín khít — không phải là van để điều tiết lưu lượng liên tục. Nếu cần điều tiết chính xác, nên chọn van điều tiết chuyên dụng hoặc hệ thống điều khiển phù hợp và tham khảo nhà sản xuất.

Tác động đơn và tác động kép khác nhau như thế nào? Van có chế độ fail‑safe không?

Bộ truyền động tác động đơn (single‑acting) có lò xo trả về một vị trí mặc định khi mất khí — cung cấp chức năng fail‑safe (ví dụ đóng hoặc mở khi mất khí). Tác động kép (double‑acting) dùng khí cho cả hai chiều đóng và mở, không có spring return, nên không có vị trí fail‑safe tự động. Chọn loại phù hợp với yêu cầu an toàn hệ thống.

Những kiểm tra và bảo trì cần lưu ý khi sử dụng van bi điều khiển khí nén FAS?

Kiểm tra định kỳ các điểm: độ kín tại chỗ nối ren/mặt bích, tình trạng vòng làm kín (seat/seat seal), đường khí cấp cho actuator (lọc/van khóa/điều áp), hành trình đóng/mở và bộ phận liên kết trục-actuator. Thực hiện thử kín sau bảo trì và thay thế phớt/seat theo khuyến cáo nhà sản xuất; lưu hồ sơ vận hành để phát hiện sớm hiện tượng mòn hoặc rò rỉ.
