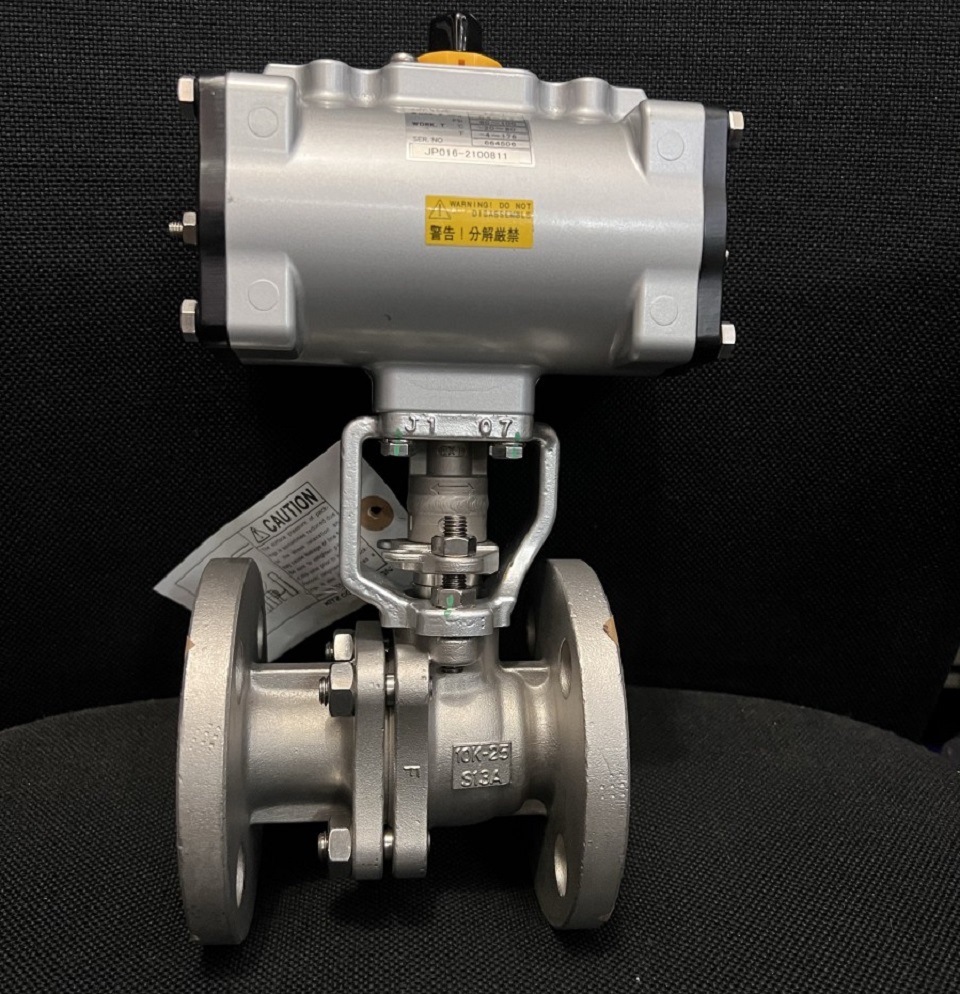

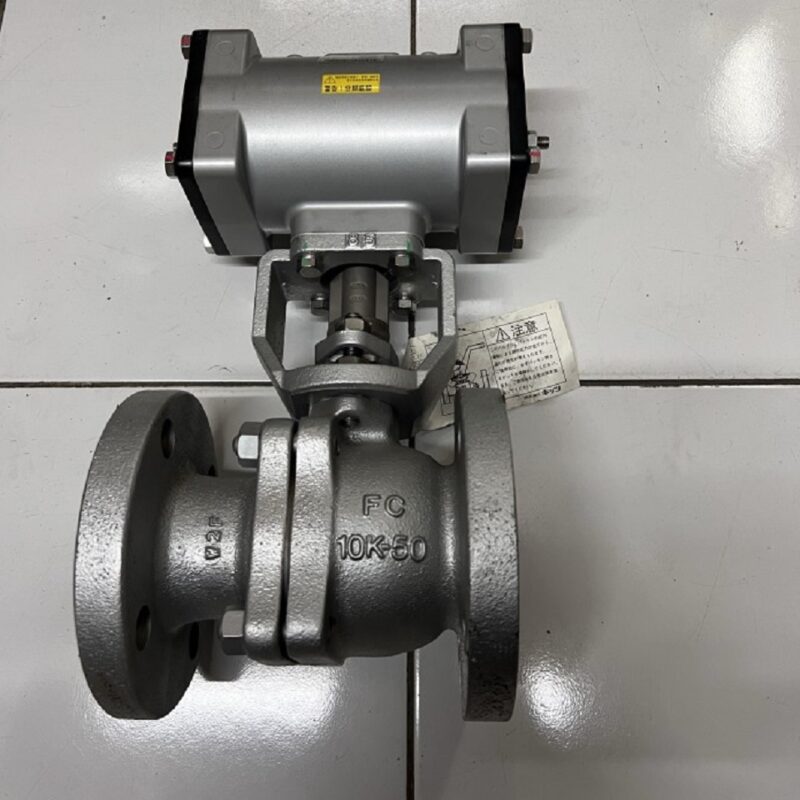

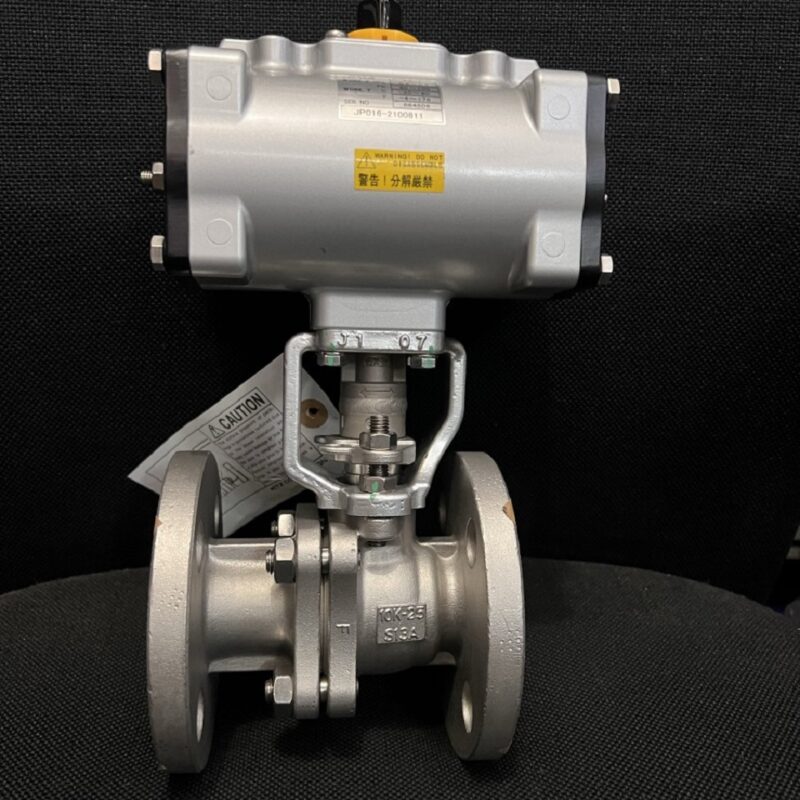

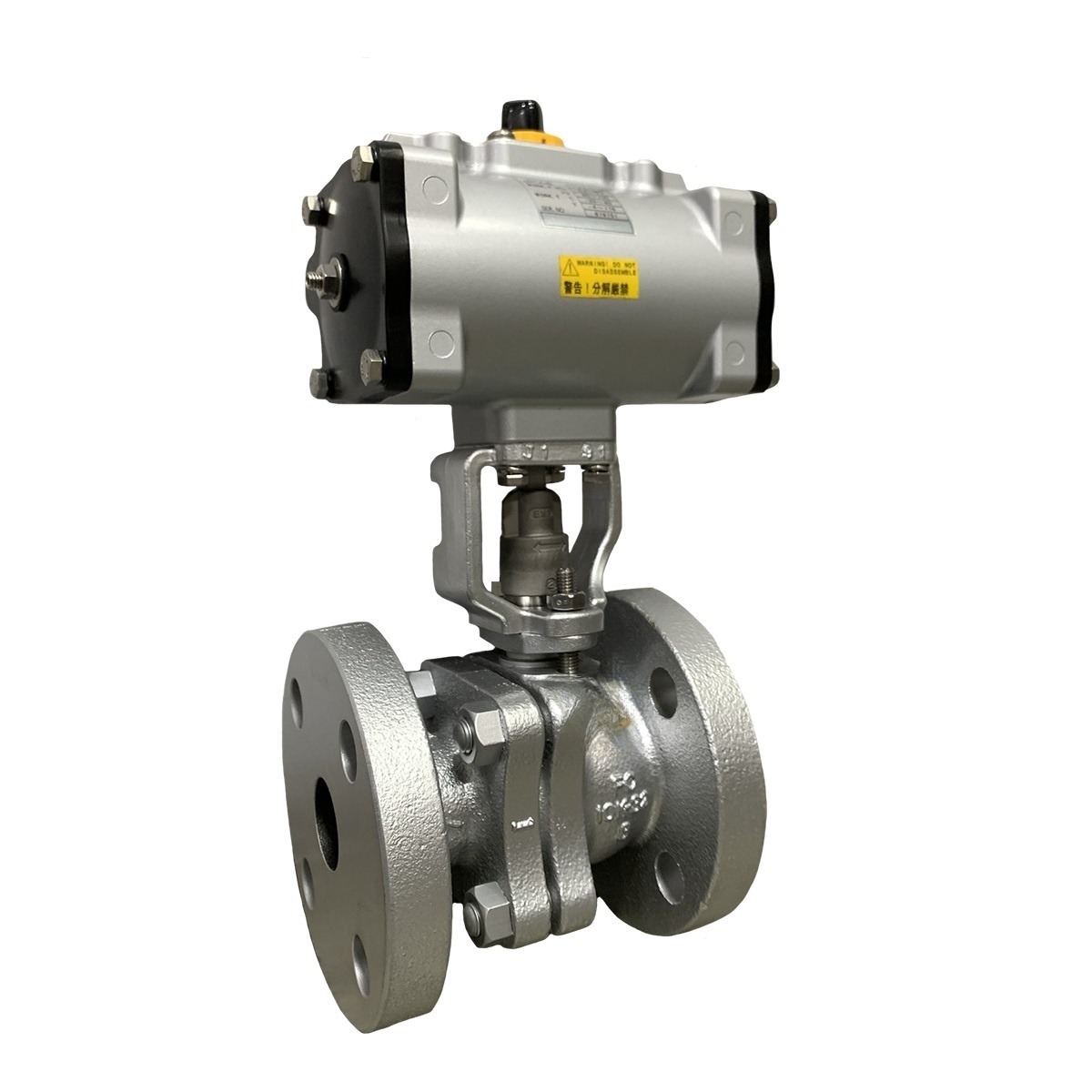

Van bi điều khiển khí nén FA là gì?
Van bi điều khiển khí nén FA là van bi quay 1/4 vòng được trang bị bộ truyền động khí nén dạng rack & pinion, thuộc dòng van bi điều khiển tự động dùng cho hệ thống công nghiệp. Sản phẩm thực hiện chức năng đóng/mở nhanh, thao tác dứt khoát để ngắt hoặc mở hoàn toàn dòng chảy trên đường ống; phù hợp lắp đặt cho đường ống DN15 – DN200 với các kiểu kết nối ren hoặc mặt bích, làm việc ở áp lực PN16 hoặc PN25 và thân bằng inox, thép hoặc gang.
Nên chọn van bi điều khiển khí nén FA khi cần thao tác đóng/mở nhanh, tích hợp vào hệ điều khiển tự động (PLC, solenoid valve) và khi hệ thống có nguồn khí nén sẵn; sản phẩm phù hợp cho các ứng dụng on/off trong nhà máy, trạm bơm hoặc tuyến phân phối trung tâm nơi yêu cầu thời gian phản hồi ngắn và độ kín cao.
Nếu cần xem thêm các lựa chọn cùng nhóm, bạn có thể tham khảo các mẫu van bi điều khiển khí nén kitz.
Đặc điểm nổi bật của Van bi điều khiển khí nén FA
Đây là các điểm đáng chú ý khi sử dụng sản phẩm trong thực tế.
- Đặc điểm 1: Đóng mở nhanh 1/4 vòng nhờ bộ truyền động rack & pinion, phù hợp cho hệ thống tự động yêu cầu phản hồi tốc độ cao.
- Đặc điểm 2: Thiết kế cho độ kín cao khi đóng, giúp hạn chế rò rỉ dòng chảy trong chế độ on/off (không dùng để điều tiết liên tục).
- Đặc điểm 3: Có lựa chọn tác động đơn (spring return) hoặc tác động kép, dễ tích hợp với van điện từ và hệ điều khiển khí nén hiện có.
Cấu tạo và vật liệu của Van bi điều khiển khí nén FA
Cấu tạo cơ bản gồm thân van, bi (ball), trục (stem), bộ làm kín và bộ truyền động khí nén dạng rack & pinion.
Thân van sản xuất bằng inox, thép hoặc gang theo lựa chọn, kết nối ren hoặc mặt bích; bộ truyền động khí nén đặt trên trục van, vỏ actuator thường bằng kim loại để chịu tải của áp lực khí; các chi tiết tiếp xúc môi chất được thiết kế tương thích với các môi trường: nước, khí, hơi, dầu nhẹ, hóa chất và nước thải (tham khảo kích cỡ DN15–DN200 và kiểu kết nối khi lựa chọn).
Nguyên lý hoạt động của Van bi điều khiển khí nén FA
Nguyên lý vận hành dựa trên chuyển động quay 90° của bi thông qua actuator khí nén.
Khi cấp khí nén vào buồng của actuator, cơ chế rack & pinion biến chuyển động tịnh tiến của rack thành quay trục, làm bi quay 90° để mở hoặc đóng dòng. Với tác động đơn (spring return), lò xo sẽ trả van về vị trí ban đầu khi xả khí; với tác động kép, khí nén điều khiển cả hai chiều mở và đóng.
Ứng dụng phổ biến của Van bi điều khiển khí nén FA
Sản phẩm phù hợp cho nhiều bối cảnh công nghiệp cần đóng mở tự động.
- Hệ thống cấp nước và mạng phân phối nước trong nhà máy, trạm bơm.
- Dây chuyền sản xuất tự động, hệ thống tích hợp PLC/SCADA yêu cầu phản hồi nhanh.
- Hệ thống hơi và đường ống dẫn dầu nhẹ trong công nghiệp chế tạo và chế biến.
- Xử lý nước thải và một số ứng dụng hóa chất phù hợp với vật liệu thân lựa chọn (inox/ thép/ gang).
