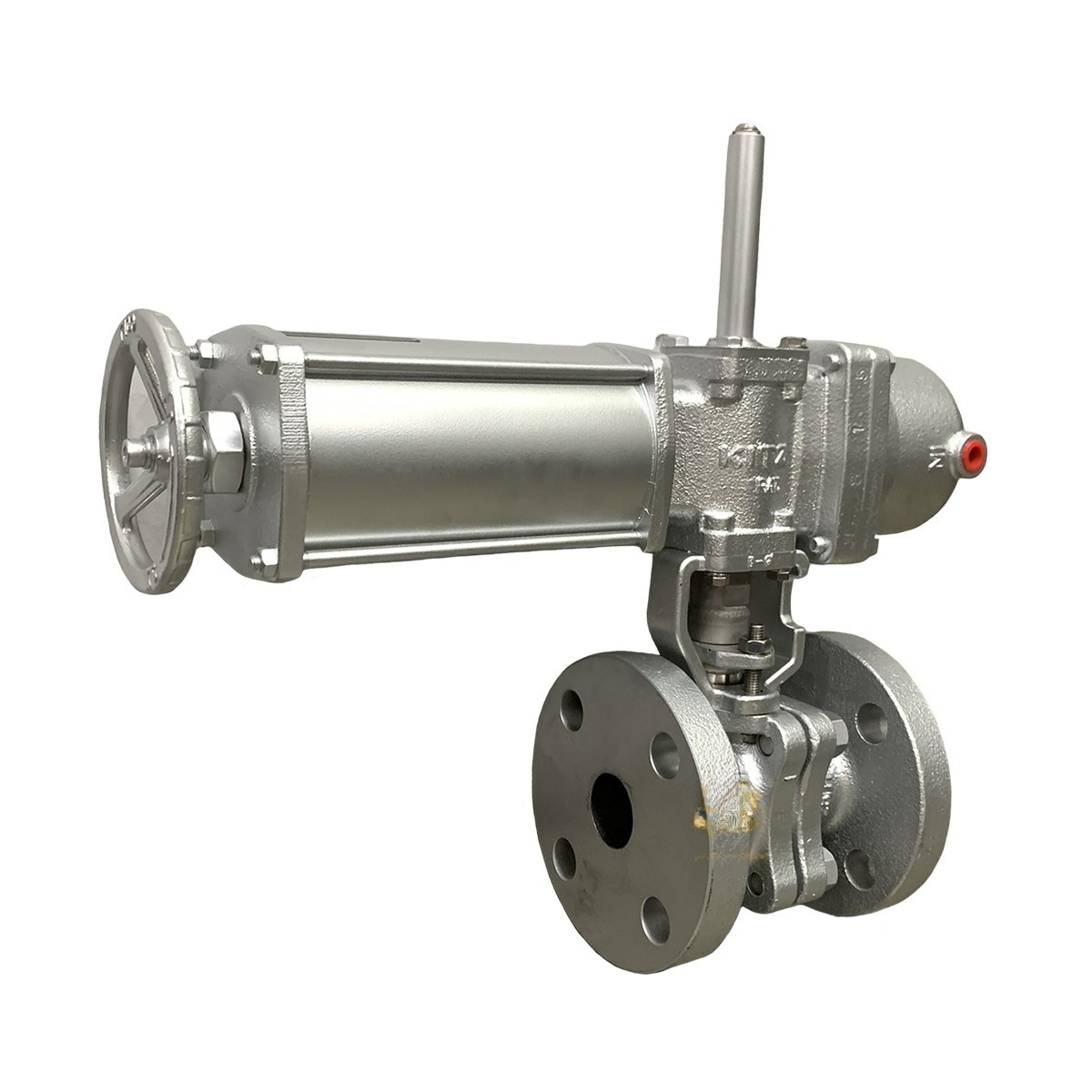

Van bi điều khiển khí nén BSW là gì?
Van bi điều khiển khí nén BSW là van bi (ball valve) được trang bị bộ truyền động khí nén loại BSW, hoạt động theo cơ chế quay bi 1/4 vòng để đóng hoặc mở dòng chảy. Sản phẩm phù hợp cho các hệ thống đường ống DN15–DN100, làm việc ở áp lực PN16 hoặc PN25, với thân có thể bằng inox, thép hoặc đồng và kết nối ren hoặc mặt bích. Van thiết kế để đóng/mở nhanh, đảm bảo độ kín tốt cho môi chất như nước, khí nén, hơi và một số dịch lỏng công nghiệp.
Nên chọn van bi điều khiển khí nén BSW khi hệ thống cần thao tác đóng/mở tự động với tốc độ phản hồi cao (dây chuyền tự động hóa, hệ thống khí nén sẵn có) hoặc khi cần cơ cấu fail-safe bằng tác động đơn/ kép; không nên chọn nếu yêu cầu điều tiết lưu lượng chính xác liên tục.
Trường hợp muốn tham khảo thêm các dòng liên quan, bạn có thể xem Van bi điều khiển khí nén KITZ.
Đặc điểm nổi bật của Van bi điều khiển khí nén BSW
Đây là các điểm đáng chú ý khi sử dụng sản phẩm trong thực tế.
- Đóng/mở nhanh, 1/4 vòng: Cơ chế bi quay 90° cho thao tác dứt khoát, phù hợp cho on/off trong dây chuyền tự động.
- Điều khiển bằng khí nén BSW: Bộ truyền động khí nén cho tốc độ phản hồi cao, dễ tích hợp với hệ thống khí nén công nghiệp.
- Lựa chọn tác động đơn hoặc kép: Tác động đơn (spring-return) cho chức năng an toàn khi mất khí, tác động kép cho thao tác hai chiều và chu trình lặp nhanh.
Cấu tạo và vật liệu của Van bi điều khiển khí nén BSW
Để hiểu rõ khả năng vận hành cần nắm các thành phần chính của van và lựa chọn vật liệu phù hợp.
Thân van làm bằng inox, thép hoặc đồng theo lựa chọn; bộ truyền động khí nén BSW gắn trên cổ van qua bích hoặc bộ khung. Phần bi, ghế van và gioăng được thiết kế tương thích với môi chất và điều kiện làm việc, nhà cung cấp sẽ cung cấp tùy chọn cụ thể theo yêu cầu ứng dụng. Kiểu kết nối có thể là ren cho kích thước nhỏ hoặc mặt bích cho kích cỡ lớn và các hệ thống áp lực cao.
Nguyên lý hoạt động của Van bi điều khiển khí nén BSW
Nguyên lý vận hành dựa trên việc chuyển động của bộ truyền động khí nén sang cơ cấu quay của trục van.
Khi cấp khí nén vào bộ truyền động, pittông hoặc buồng khí tạo moment xoay làm trục van quay 90° để đưa bi về vị trí mở hoặc đóng; với tác động đơn, bộ truyền động có lò xo trả về vị trí mặc định khi mất khí, còn tác động kép cần khí ở cả hai đầu để quay hai chiều.
Ứng dụng phổ biến của Van bi điều khiển khí nén BSW
Những ứng dụng sau phản ánh các trường hợp thực tế tại nhà máy và khu công nghiệp Việt Nam.
- Hệ thống cấp nước và xử lý nước
- Hệ thống khí nén và phân phối khí trong dây chuyền tự động
- Đường hơi và hệ thống hơi công nghiệp (lưu ý chọn vật liệu và gioăng phù hợp)
- Dây chuyền sản xuất thực phẩm, đóng gói và các ứng dụng tự động hóa
