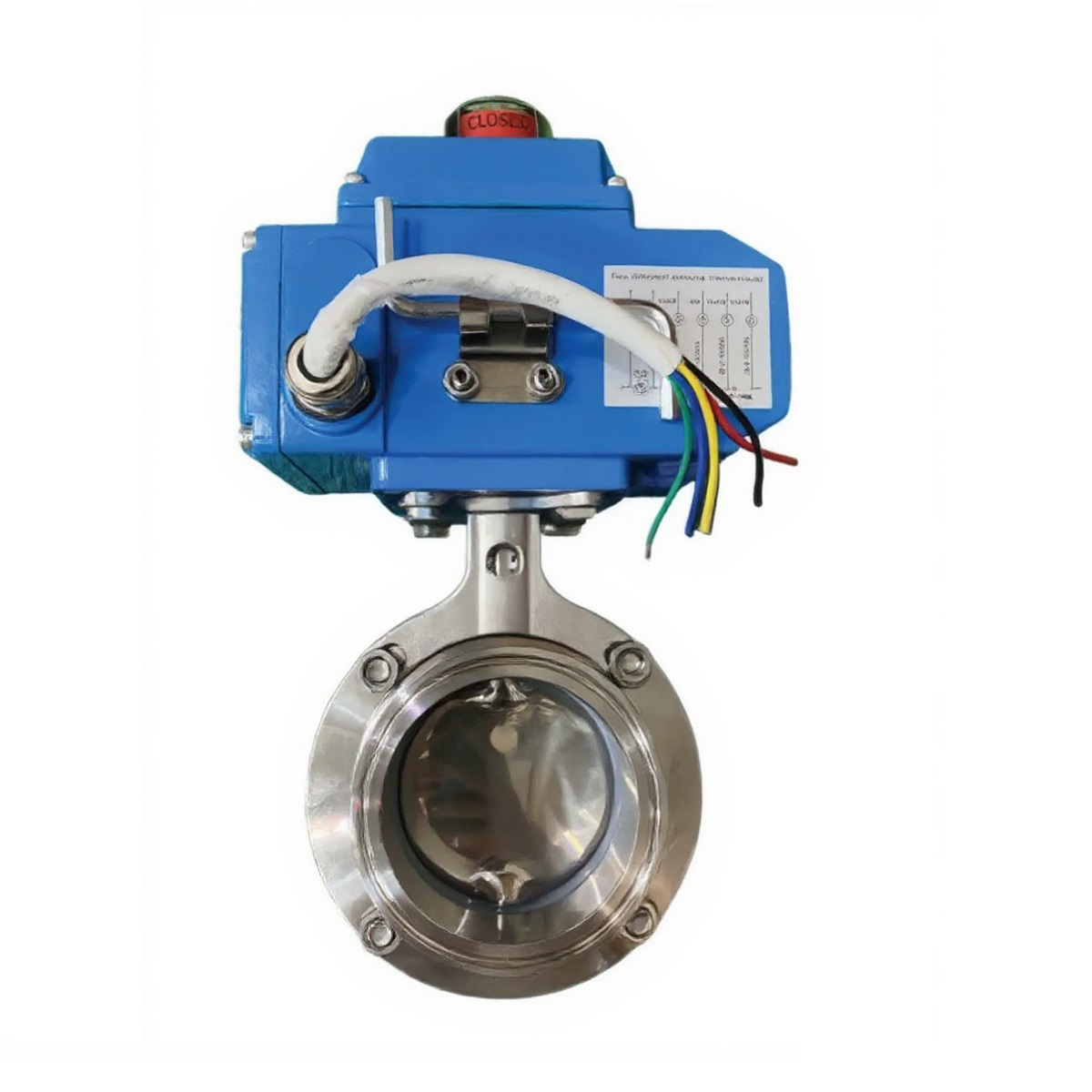

Van bướm vi sinh điều khiển điện KST - chụp làm đại diện, chi tiết rõ mọi chi tiết, lắp động cơ màu xanh

Van bướm vi sinh điều khiển điện KSTXem toàn bộ dòng

Van bướm vi sinh điều khiển điện KST là dòng van tự động chuyên dùng cho các hệ thống yêu cầu độ sạch cao như thực phẩm, dược phẩm và đồ uống. Sản phẩm thuộc thương hiệu Hàn Quốc, sản xuất theo tiêu chuẩn kỹ thuật của hãng, sử dụng bộ truyền động điện giúp đóng mở nhanh, điều khiển chính xác, đảm bảo kiểm soát dòng chảy và hạn chế nhiễm bẩn trong quá trình vận hành.

Thông số quan trọng

Chỉ cần cung cấp những thông tin dưới đây, kỹ thuật sẽ hỗ trợ chọn đúng loại phù hợp cho hệ thống của anh/chị.

Kích cỡ đường ống (DN hoặc Phi bao nhiêu?)
Môi chất sử dụng (nước, hóa chất, hơi…)
Nhiệt độ làm việc tối đa?
Áp lực hệ thống khoảng bao nhiêu bar?
Vật liệu mong muốn?
Loại vận hành (tay gạt, điện, khí nén…)

Kích cỡDN25 – DN150

Áp lựcPN10

Vật liệu thânInox 304 / Inox 316L

Kiểu kết nốiClamp vi sinh (Tri-clamp)

Kiểu vanVan bướm vi sinh

Kiểu vận hànhĐiều khiển điện

Xem thông số đầy đủ

Phù hợp cho:

Hệ thống thực phẩmhệ thống dược phẩmsản xuất đồ uốngnhà máy bia rượuhệ thống vi sinhdây chuyền tự động hóa

Liên hệ

Liên hệ( Giá tham khảo - liên hệ trực tiếp báo giá chính xác hôm nay )

Luôn sẵn hàng tại kho - Liên tục kiểm kho nhập mới

Liên hệ nhận báo giá nhanh

0945.87.9966 Chat Zalo

0983.95.8387 Chat Zalo

Phản hồi trong 1-5 phút (giờ hành chính)

Sẵn kho HN & HCMTồn kho nhiều kích cỡ

Đầy đủ CO/CQXuất hóa đơn VAT

Bảo hành 12–24 thángHỗ trợ kỹ thuật

Đóng gói & kiểm tra kỹGiao hàng toàn quốc

Danh mục: Van bướm điều khiển điện KST, Van vi sinh KST

Kích cỡ thông dụng của van bướm:

Giới thiệu sản phẩm

Van bướm vi sinh điều khiển điện KST là gì?

Van bướm vi sinh điều khiển điện KST là van bướm chuyên dụng cho môi trường yêu cầu độ sạch cao, dùng để điều khiển đóng/mở và điều tiết tương đối dòng chảy trong hệ thống thực phẩm, đồ uống, dược phẩm và các dây chuyền vi sinh. Đây là van bướm kiểu vi sinh kết nối bằng clamp (Tri-clamp) và được trang bị bộ truyền động điện để vận hành tự động, phù hợp cho các đường ống kích cỡ DN25–DN150, áp lực PN10.

Nên chọn van này khi cần kết hợp tính năng vệ sinh bề mặt (dễ CIP/SIP), kết nối nhanh bằng clamp để tháo lắp vệ sinh, và yêu cầu điều khiển từ xa hoặc tích hợp vào hệ thống tự động hóa (PLC/BMS). Nếu cần vật liệu thân inox 304 hoặc 316L và kết nối clamp cho quy trình dễ dàng vệ sinh, van này là lựa chọn phù hợp; các chi tiết vật liệu seat/gioăng cần xác định theo yêu cầu quy trình cụ thể.

Nếu cần xem thêm các lựa chọn cùng nhóm, bạn có thể tham khảo các mẫu van bướm điều khiển điện kst và các mẫu van vi sinh kst.

Đặc điểm nổi bật của Van bướm vi sinh điều khiển điện KST

Đây là các điểm đáng chú ý khi sử dụng sản phẩm trong thực tế.

Kích thước và trọng lượng: Thiết kế gọn, nhẹ so với van cùng kích cỡ, thuận lợi cho lắp đặt trên đường ống DN lớn đến DN150.
Kết nối vệ sinh: Kết nối clamp (Tri‑clamp) cho phép tháo lắp nhanh, thuận tiện cho quy trình làm sạch và kiểm soát nhiễm bẩn.
Vận hành điện tự động: Bộ truyền động điện cho phép điều khiển từ xa, tích hợp vào PLC/BMS và giảm thao tác thủ công trên hệ thống sản xuất tự động.
Đóng mở và tiết lưu: Phù hợp cho đóng mở nhanh và điều tiết tương đối dòng chảy; không mô tả như van kín tuyệt đối khi so sánh với một số loại van khác.
Bề mặt vệ sinh: Thân và đĩa bằng inox (304/316L) có bề mặt gia công mịn, thuận lợi cho rửa và tránh bám cặn trong dây chuyền thực phẩm, đồ uống và dược.

Cấu tạo và vật liệu của Van bướm vi sinh điều khiển điện KST

Giới thiệu ngắn trước khi mô tả cấu tạo.

Van gồm thân van bằng inox (Inox 304 hoặc Inox 316L), đĩa (butterfly) và trục dẫn động bằng vật liệu không gỉ tương thích, kết nối bằng clamp vi sinh (Tri‑clamp) để tháo lắp dễ dàng. Sản phẩm được trang bị bộ truyền động điện (actuator) gắn trực tiếp hoặc qua khớp nối, cùng với hệ seat/gioăng có vật liệu đáp ứng yêu cầu vệ sinh; chi tiết loại seat (tùy cấu hình) cần xác nhận theo yêu cầu quy trình để đảm bảo tương thích với môi chất và nhiệt độ.

Nguyên lý hoạt động của Van bướm vi sinh điều khiển điện KST

Giới thiệu ngắn.

Bộ truyền động điện nhận tín hiệu điều khiển và quay trục van, làm quay đĩa 90° để đóng hoặc mở dòng chảy; ở giữa hành trình đĩa có thể điều tiết lưu lượng tương đối. Việc điều khiển bằng điện cho phép thao tác từ xa, lập trình đóng mở theo thời gian hoặc theo tín hiệu điều khiển từ PLC.

Ứng dụng phổ biến của Van bướm vi sinh điều khiển điện KST

Giới thiệu ngắn.

Hệ thống xử lý và chế biến thực phẩm (sữa, chế biến thực phẩm đóng gói)
Dây chuyền sản xuất đồ uống và nhà máy bia, rượu
Nhà máy dược phẩm và các phòng sạch/qui trình vi sinh
Hệ thống tự động hóa trong các dây chuyền cần vệ sinh định kỳ (CIP/SIP) và điều khiển tập trung

Rate this product

Thông số kỹ thuật chi tiết

Thông số kỹ thuật được tổng hợp từ catalogue nhà sản xuất và kinh nghiệm triển khai thực tế, giúp khách hàng dễ dàng đối chiếu, lựa chọn đúng loại van phù hợp với hệ thống sử dụng.

Kích cỡ	DN25 – DN150
Áp lực làm việc	PN10
Vật liệu thân	Inox 304 / Inox 316L
Kiểu kết nối	Clamp vi sinh (Tri-clamp)
Kiểu van	Van bướm vi sinh
Kiểu vận hành	Điều khiển điện
Bộ truyền động	Bộ truyền động điện (theo model KST hoặc lựa chọn khách hàng)
Hoàn thiện bề mặt	Bề mặt trong nhẵn, xử lý phù hợp ứng dụng vi sinh
Vật liệu đệm/gioăng	Theo yêu cầu/ứng dụng (vật liệu tương thích vi sinh)
Nhiệt độ làm việc	Phụ thuộc vật liệu thân và thông số bộ truyền động
Chức năng điều khiển	Đóng/mở ON/OFF và tiết lưu tương đối
Thời gian đóng/mở	Theo thông số bộ truyền động (tùy chọn)
Cấp bảo vệ bộ truyền động	Theo thông số kỹ thuật bộ truyền động (tham khảo IP)

Nên dùng hay không nên dùng

Danh mục này giúp đánh giá nhanh trường hợp phù hợp hoặc không phù hợp khi cân nhắc dùng Van bướm vi sinh điều khiển điện KST trong nhà máy và hệ thống tự động hóa.

Nên dùng

Dây chuyền thực phẩm

Phù hợp cho đường ống sản phẩm lỏng cần bề mặt nhẵn và kết nối clamp dễ tháo để vệ sinh.

Sản xuất đồ uống và bia

Thích hợp cho điều tiết và đóng/mở tự động trong dây chuyền nước, nước giải khát, bia với kích cỡ DN25–DN150.

Hệ thống vệ sinh theo chu trình (CIP)

Thích dùng khi vật liệu thân và gioăng được xác nhận tương thích, vì kết nối tri-clamp thuận tiện cho vệ sinh định kỳ.

Tự động hóa/PLC

Phù hợp khi cần điều khiển từ xa và tích hợp vào tủ điện hoặc PLC nhờ bộ truyền động điện.

Không nên dùng

Áp suất cao (>PN10)

Không dùng khi hệ thống yêu cầu áp suất vượt quá PN10 vì van được chỉ định cho PN10.

Chất mài mòn/solids

Tránh dùng cho dịch vụ chứa bùn, cát hoặc hạt rắn vì có thể mòn đĩa và làm kẹt cơ cấu.

Hơi nóng nhiệt độ cao

Không dùng cho dịch vụ hơi hoặc nhiệt độ rất cao nếu thông số nhiệt độ/đệm gioăng của van chưa được xác nhận.

Yêu cầu đóng kín tuyệt đối

Không dùng khi cần độ kín kim tuyệt đối (ví dụ khí độc, kín tuyệt đối) vì van bướm thường không đạt độ kín như van bi chuyên dụng.

Tiêu chí lựa chọn sản phẩm

Kích cỡ DN

Đảm bảo DN van khớp với đường ống và lưu lượng yêu cầu; van KST có DN25–DN150 nên chọn kích thước để tránh tổn thất áp suất hoặc vận hành không ổn định.

Áp lực làm việc

Xác nhận áp suất vận hành thực tế so với PN10; cần biên an toàn để tránh rò rỉ hoặc hư gioăng khi tăng áp tạm thời.

Vật liệu thân & làm kín

Chọn inox 304 hoặc 316L theo mức ăn mòn và yêu cầu vệ sinh, đồng thời xác định vật liệu làm kín để đảm bảo tương thích với môi chất và quy trình CIP/SIP.

Kiểu kết nối clamp

Kiểm tra kích thước và tiêu chuẩn Tri‑clamp trên hệ thống để đảm bảo lắp‑tháo nhanh, phù hợp vệ sinh và đồng bộ với đường ống hiện có.

Bộ điều khiển điện & tín hiệu

Xác định điện áp, moment/torque, chế độ ON/OFF hay điều tiết và loại tín hiệu phản hồi (contact/4–20mA/fieldbus) để tích hợp vào PLC/BMS.

Hoàn thiện bề mặt & chứng nhận vệ sinh

Yêu cầu thông số bề mặt (Ra) và các chứng nhận vệ sinh cần thiết khi dùng cho thực phẩm, đồ uống, dược để tránh bám bẩn và đáp ứng kiểm định.

Điều kiện môi trường & IP actuator

Kiểm tra nhiệt độ làm việc, hóa chất CIP/SIP và cấp bảo vệ vỏ (IP) của actuator để chọn mẫu chịu được điều kiện nhà máy (hơi ẩm, rửa áp lực, hóa chất).

Kinh nghiệm sử dụng & lưu ý quan trọng

Căn chỉnh trục khi lắp

Khi lắp van và bộ truyền động, đảm bảo trục thẳng, kẹp clamp siết đều và không để thân van chịu lực uốn từ đường ống; dùng giá đỡ ống nếu cần.

Kiểm tra điện và hành trình

Ngắt nguồn trước khi đấu dây, nối theo sơ đồ bộ truyền động và hiệu chỉnh limit switch/feedback; kiểm tra chức năng mở/đóng tay và tín hiệu về PLC trước khi vận hành tự động.

Vệ sinh CIP/SIP đúng cách

Thực hiện CIP/SIP với van ở trạng thái mở để tránh giữ sản phẩm trong khoang đĩa-seat; nếu bộ truyền động không chịu nhiệt cao, che bảo vệ hoặc tháo theo hướng dẫn nhà sản xuất.

Kiểm tra mòn và rò rỉ

Kiểm tra định kỳ seat, bề mặt đĩa và clamp; thay gioăng hoặc seat khi thấy xước, rò rỉ vi mô, hành trình không đều hoặc lực đóng/mở tăng đáng kể.

Câu hỏi thường gặp

Dưới đây là một số câu hỏi thường gặp khi khách hàng tìm hiểu và lựa chọn sản phẩm này.

Van bướm vi sinh điều khiển điện KST phù hợp cho những loại quy trình nào?

Van phù hợp cho hệ thống yêu cầu độ sạch cao như dây chuyền thực phẩm, đồ uống, dược phẩm và các hệ thống vi sinh nơi cần kết nối clamp hoặc hàn vi sinh; vật liệu thân inox (304/316L) và kết nối clamp giúp giảm nguy cơ nhiễm bẩn và dễ tháo lắp vệ sinh. Kiểm tra đúng kích cỡ (DN25–DN150) và áp lực PN10 trước khi chọn cho đường ống.

Có thể dùng van này cho quy trình CIP/SIP không?

Van có thiết kế vi sinh và kết nối clamp thuận tiện cho vệ sinh tại chỗ, nhưng khả năng áp dụng CIP/SIP còn phụ thuộc vào loại gioăng, bề mặt hoàn thiện và mức bảo vệ của bộ truyền động điện. Trước khi chạy CIP/SIP nên xác nhận vật liệu gioăng và yêu cầu chịu hóa chất/nhiệt với nhà cung cấp/bộ truyền động.

Làm thế nào để tích hợp bộ điều khiển điện của van vào PLC hoặc tủ điều khiển?

Bộ truyền động điện cho phép tự động hóa và điều khiển từ xa, tuy nhiên cần kiểm tra cụ thể loại tín hiệu điều khiển, điện áp cấp và giao tiếp (nếu có) của bộ truyền động. Khi đặt hàng hãy cung cấp yêu cầu tích hợp với PLC/BMS để nhà cung cấp chọn bộ truyền động và ngõ vào/ngõ ra phù hợp.

Nên chọn inox 304 hay 316L cho van vi sinh?

Inox 316L có khả năng chống ăn mòn tốt hơn trong môi trường chứa ion clorua hoặc dung môi hóa chất nhẹ, phù hợp khi có rủi ro ăn mòn cao; inox 304 thường đủ cho nước sạch, nước giải khát và nhiều ứng dụng thực phẩm thông thường. Lựa chọn dựa trên môi trường làm việc và yêu cầu vệ sinh.

Những lưu ý bảo trì và phụ tùng cần kiểm tra khi sử dụng van này là gì?

Thường xuyên kiểm tra gioăng/gasket, mặt đệm đĩa, các mối clamp và độ kín khít; kiểm tra hoạt động của bộ truyền động (chức năng đóng/mở, tình trạng điện) và xem xét cơ chế mở tay khi mất điện. Luôn lưu sẵn thông tin kích cỡ, loại vật liệu và mã phụ tùng để thay thế nhanh.
