Van bướmY xiên điều khiển khí nén ODE
Y xiên điều khiển khí nén ODE là dòng van công nghiệp chuyên dùng cho các hệ thống yêu cầu lưu lượng lớn, đóng mở nhanh và độ bền cao. Đây là dòng van angle seat (y xiên) hoạt động bằng khí nén, nổi bật với khả năng chịu nhiệt cao và vận hành ổn định trong môi trường khắc nghiệt như hơi nóng, nước nóng, hóa chất nhẹ.
Sản phẩm thuộc series 21IA của ODE (Italy) – một trong những dòng van được sử dụng phổ biến trong hệ thống tự động hóa, nhà máy thực phẩm, hơi nước và xử lý nước.
Sản phẩm Y xiên khí nén ODE
Giới thiệu
Y xiên điều khiển khí nén ODE là dòng van công nghiệp cao cấp được thiết kế theo dạng angle seat (y xiên), chuyên dùng trong các hệ thống cần đóng mở nhanh, lưu lượng lớn và làm việc ổn định trong môi trường khắc nghiệt. Đây là sản phẩm thuộc series 21IA của ODE (Italy), được ứng dụng rộng rãi trong hơi nóng, nước, khí nén và các môi trường công nghiệp phổ biến.
Khác với van điện từ thông thường, van y xiên khí nén ODE sử dụng áp lực khí để điều khiển, giúp tăng độ bền và giảm hỏng hóc khi vận hành liên tục. Nhờ thiết kế góc nghiêng đặc trưng, dòng van này cho phép lưu chất đi qua dễ dàng hơn, hạn chế tụ áp và giảm tổn thất lưu lượng trong hệ thống.
Theo tài liệu kỹ thuật, van có khả năng làm việc trong dải nhiệt rộng từ -40°C đến 180°C, chịu áp lên đến 40 bar, phù hợp với cả hệ thống hơi nóng và chất lỏng công nghiệp . Ngoài ra, thân van được chế tạo từ inox AISI 316 kết hợp gioăng PTFE giúp tăng độ bền, chống ăn mòn và đảm bảo tuổi thọ lâu dài.
Với những ưu điểm này, y xiên khí nén ODE thường được lựa chọn thay thế cho các loại van thông thường trong các hệ thống yêu cầu cao về hiệu suất, độ ổn định và độ bền vận hành.
Xem toàn bộ sản phẩm: Van ODE
Thông số kỹ thuật
Y xiên điều khiển khí nén ODE (series 21IA) là dòng van 2/2 dạng y xiên, vận hành bằng khí nén, chuyên dùng cho hệ thống hơi nóng, nước và khí. Sản phẩm nổi bật với thân inox 316, chịu nhiệt cao và hoạt động ổn định trong môi trường công nghiệp liên tục.
| Thông số | Giá trị |
|---|---|
| Kiểu van | Van y xiên khí nén (Angle seat valve) |
| Chức năng | 2/2 way – Đóng/mở hoàn toàn |
| Trạng thái | Thường đóng (NC) / Thường mở (NO) / Tác động kép |
| Vật liệu thân | Inox AISI 316 |
| Gioăng làm kín | PTFE |
| Vật liệu ty van | Inox |
| Nhiệt độ lưu chất | -40°C đến +180°C |
| Nhiệt độ môi trường | -10°C đến +80°C |
| Áp suất làm việc tối đa | 40 bar |
| Áp suất khí điều khiển | 0 – 10 bar |
| Lưu chất sử dụng | Nước, hơi nóng, khí, chất lỏng trung tính |
| Độ nhớt tối đa | 600 cSt |
| Kiểu kết nối | Ren NPT |
| Kích thước phổ biến | 1/2” – 2” (DN15 – DN50) |
| Kiểu điều khiển | Khí nén (có thể kết hợp van điện từ pilot) |
| Hướng dòng chảy | Từ dưới lên qua seat |
| Tiêu chuẩn | CE – PED 2014/68/EU |
Cấu tạo và nguyên lý hoạt động
Y xiên điều khiển khí nén ODE có thiết kế dạng góc nghiêng đặc trưng, gồm các bộ phận chính được tối ưu để chịu áp, chịu nhiệt và vận hành ổn định trong thời gian dài.
Cấu tạo & vật liệu

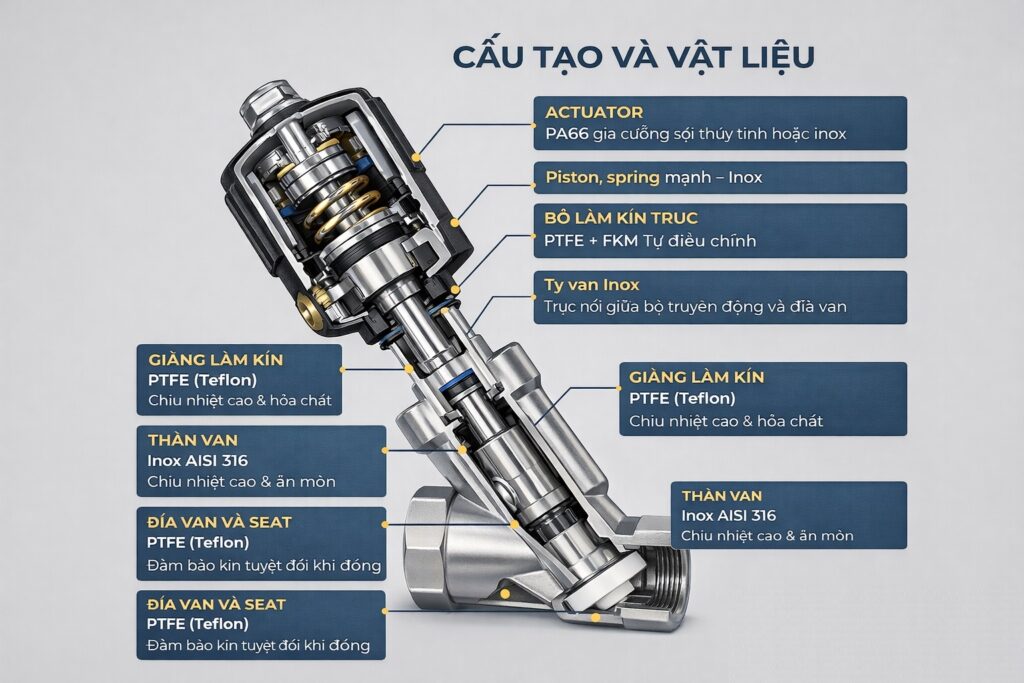

Hình ảnh cấu tạo của sản phẩm
Thân van
Thân van được chế tạo từ inox AISI 316, có khả năng chống ăn mòn tốt, chịu được môi trường nước, hơi nóng và hóa chất nhẹ. Đây là vật liệu tiêu chuẩn trong ngành công nghiệp thực phẩm và hơi.
Trục van
Trục van làm từ inox, kết nối giữa bộ truyền động và đĩa van, đảm bảo truyền lực chính xác khi đóng/mở.
Đĩa van và seat
Phần làm kín sử dụng PTFE (Teflon) giúp:
- Chịu nhiệt cao
- Chống mài mòn
- Đảm bảo kín tuyệt đối khi đóng
Bộ làm kín trục
Sử dụng vật liệu PTFE + FKM, có khả năng tự điều chỉnh trong quá trình hoạt động, giúp tăng tuổi thọ và hạn chế rò rỉ.
Bộ truyền động khí nén (Actuator)
- Vỏ actuator làm từ PA66 gia cường sợi thủy tinh hoặc inox
- Bên trong gồm piston, lò xo và khoang khí
- Có thể xoay 360°, thuận tiện khi lắp đặt
Gioăng làm kín
Sử dụng NBR, đảm bảo độ kín khí và độ bền trong môi trường khí nén
Nguyên lý hoạt động
Y xiên khí nén ODE hoạt động dựa trên áp lực khí nén tác động lên piston để điều khiển trạng thái đóng/mở của van.
Trạng thái thường (không cấp khí)
- Với loại thường đóng (NC): van ở trạng thái đóng
- Lò xo bên trong actuator ép đĩa van xuống seat → ngăn dòng chảy
Khi cấp khí nén
- Khí nén đi vào actuator → đẩy piston lên
- Trục van được kéo lên → mở đường dòng chảy
- Lưu chất đi qua theo hướng từ dưới lên (đúng thiết kế)
Khi ngắt khí
- Lò xo hồi vị đẩy piston về vị trí ban đầu
- Van đóng lại nhanh chóng
Đặc điểm nổi bật
Y xiên điều khiển khí nén ODE không chỉ là van y xiên thông thường mà còn được tối ưu theo tiêu chuẩn châu Âu, với nhiều cải tiến riêng về cấu tạo, độ bền và khả năng vận hành trong môi trường công nghiệp nặng.
Thiết kế tối ưu lưu lượng theo chuẩn ODE
Dòng van 21IA được ODE thiết kế với cấu trúc thân và góc nghiêng đặc biệt nhằm tối ưu dòng chảy, giúp lưu chất đi qua dễ dàng hơn so với các loại van thông thường. Nhờ đó, van đạt được lưu lượng lớn mà vẫn giữ được độ ổn định, hạn chế tổn thất áp suất trong hệ thống, đặc biệt phù hợp với các ứng dụng cần xả hoặc cấp nhanh.
Công nghệ chống búa nước đặc trưng
Một điểm nổi bật trong thiết kế của ODE là hướng dòng chảy được bố trí đi từ dưới seat lên trên, giúp giảm đáng kể hiện tượng búa nước khi van đóng mở đột ngột. Điều này không chỉ bảo vệ đường ống mà còn giúp hệ thống vận hành êm ái hơn, giảm rung lắc và kéo dài tuổi thọ thiết bị.
Bộ actuator xoay 360° linh hoạt
Bộ truyền động khí nén của van có khả năng xoay 360 độ, cho phép người lắp đặt điều chỉnh hướng actuator phù hợp với không gian thực tế. Nhờ đó, việc thi công trở nên linh hoạt hơn, đặc biệt trong những hệ thống chật hẹp hoặc có nhiều thiết bị xung quanh.
Chỉ báo trạng thái đóng/mở trực quan
Van được tích hợp cơ chế hiển thị trạng thái hoạt động ngay trên actuator, giúp người vận hành dễ dàng quan sát và kiểm soát tình trạng đóng hoặc mở của van. Điều này giúp giảm thời gian kiểm tra, tăng tính an toàn và thuận tiện trong quá trình vận hành.
Cơ chế làm kín tự điều chỉnh
ODE sử dụng hệ gioăng và bộ làm kín có khả năng tự điều chỉnh trong quá trình làm việc, giúp duy trì độ kín ổn định ngay cả khi van hoạt động liên tục trong thời gian dài. Nhờ đó, tình trạng rò rỉ được hạn chế tối đa và chi phí bảo trì cũng được giảm đáng kể.
Chuyển đổi linh hoạt nhiều chế độ hoạt động
Van có thể dễ dàng chuyển đổi giữa các chế độ thường đóng, thường mở hoặc tác động kép tùy theo yêu cầu của hệ thống. Điều này mang lại sự linh hoạt cao trong quá trình sử dụng, giúp người dùng không cần thay thế toàn bộ van khi thay đổi điều kiện vận hành.
Dễ dàng tích hợp hệ thống tự động
Y xiên khí nén ODE có thể kết hợp với van điện từ pilot để điều khiển từ xa, giúp đưa vào hệ thống tự động hóa một cách dễ dàng. Nhờ đó, van phù hợp với các dây chuyền sản xuất hiện đại, nơi yêu cầu khả năng điều khiển nhanh và chính xác.
Độ bền đạt tiêu chuẩn châu Âu
Sản phẩm được sản xuất theo tiêu chuẩn châu Âu và đạt chứng nhận CE, đảm bảo khả năng làm việc an toàn trong các hệ thống áp lực cao. Đây là yếu tố quan trọng giúp người dùng yên tâm khi lựa chọn cho các ứng dụng công nghiệp yêu cầu độ tin cậy cao.
Ứng dụng
Y xiên điều khiển khí nén ODE được sử dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ khả năng chịu nhiệt, chịu áp tốt và vận hành ổn định trong thời gian dài. Với thiết kế tối ưu lưu lượng và độ bền cao, dòng van này đặc biệt phù hợp cho các môi trường làm việc liên tục và khắc nghiệt.
Ứng dụng trong hệ thống hơi nóng
Ứng dụng trong hệ thống hơi nóngĐây là một trong những ứng dụng phổ biến nhất của van y xiên ODE. Với khả năng chịu nhiệt lên đến 180°C, van hoạt động ổn định trong các hệ thống hơi, lò hơi, nồi hấp và dây chuyền sử dụng steam. Thiết kế chống búa nước giúp giảm sốc áp, bảo vệ đường ống và các thiết bị liên quan.
Ứng dụng trong hệ thống nước nóng – nước lạnh
Ứng dụng trong hệ thống nước nóng – nước lạnhVan được sử dụng trong các hệ thống cấp nước công nghiệp, đặc biệt là nước nóng áp lực cao. Nhờ vật liệu inox 316 và gioăng PTFE, sản phẩm có thể làm việc tốt trong môi trường có nhiệt độ thay đổi liên tục mà vẫn đảm bảo độ kín và độ bền.
Ứng dụng trong hệ thống khí nén
Ứng dụng trong hệ thống khí nénTrong các hệ thống khí nén, van y xiên ODE đóng vai trò điều khiển đóng mở dòng khí nhanh chóng và chính xác. Nhờ cơ chế vận hành bằng khí, van có độ phản hồi nhanh và ít bị ảnh hưởng bởi môi trường làm việc, phù hợp cho các dây chuyền tự động hóa.
Ứng dụng trong ngành thực phẩm và đồ uống
Ứng dụng trong ngành thực phẩm và đồ uốngVới thân van inox và vật liệu làm kín an toàn, van được sử dụng trong các hệ thống chế biến thực phẩm, đồ uống và các dây chuyền yêu cầu vệ sinh cao. Khả năng chống ăn mòn và chịu nhiệt giúp van đáp ứng tốt các điều kiện khắt khe trong ngành này.
Ứng dụng trong hệ thống hóa chất nhẹ
Ứng dụng trong hệ thống hóa chất nhẹVan có thể sử dụng cho các dung dịch trung tính hoặc hóa chất nhẹ nhờ vật liệu inox và gioăng PTFE. Điều này giúp mở rộng phạm vi ứng dụng trong các nhà máy xử lý nước, hóa chất hoặc sản xuất công nghiệp.
Ứng dụng trong hệ thống tự động hóa
Ứng dụng trong hệ thống tự động hóaNhờ khả năng kết hợp với van điện từ pilot, y xiên khí nén ODE dễ dàng tích hợp vào các hệ thống điều khiển tự động. Van thường được sử dụng trong các dây chuyền sản xuất hiện đại, nơi yêu cầu đóng mở nhanh, chính xác và hoạt động liên tục.
Ứng dụng thay thế van điện từ trong hệ thống lớn
Ứng dụng thay thế van điện từ trong hệ thống lớnTrong thực tế, van y xiên ODE thường được lựa chọn để thay thế van điện từ ở những vị trí có lưu lượng lớn hoặc tần suất đóng mở cao. So với van điện từ, dòng van này bền hơn, ít hỏng vặt và phù hợp với hệ thống công nghiệp quy mô lớn.
Ưu điểm
Y xiên điều khiển khí nén ODE là dòng van được đánh giá cao trong thực tế sử dụng nhờ khả năng vận hành ổn định, độ bền vượt trội và phù hợp với nhiều hệ thống công nghiệp. Những ưu điểm dưới đây giúp sản phẩm trở thành lựa chọn thay thế hiệu quả cho nhiều loại van thông thường.
Lưu lượng lớn, giảm tổn thất áp suất
Nhờ thiết kế dạng y xiên, dòng chảy đi qua van ít bị cản trở hơn so với các loại van khác. Điều này giúp tăng lưu lượng, giảm sụt áp và nâng cao hiệu suất vận hành của toàn hệ thống, đặc biệt trong các ứng dụng cần xả nhanh hoặc cấp nhanh.
Độ bền cao, hoạt động ổn định lâu dài
Van sử dụng vật liệu inox 316 kết hợp gioăng PTFE có khả năng chống ăn mòn và chịu nhiệt tốt. Ngoài ra, cơ chế làm kín tự điều chỉnh giúp hạn chế hao mòn trong quá trình sử dụng, từ đó kéo dài tuổi thọ và giảm chi phí bảo trì.
Chịu nhiệt và áp suất cao
Sản phẩm có thể làm việc trong môi trường nhiệt độ lên đến 180°C và áp suất cao, phù hợp với các hệ thống hơi nóng và công nghiệp nặng. Đây là ưu điểm mà nhiều dòng van điện từ thông thường không đáp ứng được.
Vận hành bằng khí nén an toàn và bền hơn
So với van điện từ, việc sử dụng khí nén giúp giảm nguy cơ cháy cuộn coil và hạn chế hỏng hóc khi hoạt động liên tục. Điều này đặc biệt quan trọng trong các hệ thống làm việc 24/7.
Đóng mở nhanh, phản hồi chính xác
Van có tốc độ đóng mở nhanh nhờ cơ chế piston và khí nén, giúp kiểm soát dòng chảy chính xác. Khả năng phản hồi nhanh giúp hệ thống vận hành hiệu quả hơn, nhất là trong dây chuyền tự động hóa.
Lắp đặt linh hoạt, phù hợp nhiều không gian
Bộ actuator có thể xoay 360 độ, cho phép lắp đặt ở nhiều vị trí khác nhau mà không bị giới hạn về hướng. Điều này giúp việc thi công và bảo trì trở nên thuận tiện hơn.
Dễ dàng tích hợp hệ thống tự động
Van có thể kết hợp với van điện từ pilot để điều khiển từ xa, phù hợp với các hệ thống tự động hóa hiện đại. Nhờ đó, người vận hành có thể kiểm soát hệ thống dễ dàng và chính xác hơn.
Thay thế hiệu quả cho van điện từ trong hệ thống lớn
Trong các hệ thống có lưu lượng lớn hoặc tần suất đóng mở cao, y xiên khí nén ODE là giải pháp thay thế tối ưu cho van điện từ. Sản phẩm giúp giảm hỏng hóc, tăng độ ổn định và tiết kiệm chi phí vận hành lâu dài.
Nhược điểm
Bên cạnh nhiều ưu điểm nổi bật, y xiên điều khiển khí nén ODE vẫn có một số hạn chế nhất định mà người dùng cần cân nhắc trước khi lựa chọn, đặc biệt trong các hệ thống nhỏ hoặc yêu cầu đơn giản.
Giá thành cao hơn so với các dòng van phổ thông
So với van điện từ hoặc một số dòng van khí nén giá rẻ trên thị trường, y xiên ODE có mức giá cao hơn do sử dụng vật liệu inox 316, tiêu chuẩn sản xuất châu Âu và thiết kế tối ưu cho công nghiệp. Điều này có thể khiến chi phí đầu tư ban đầu tăng lên, nhất là với các hệ thống nhỏ hoặc không yêu cầu quá cao về độ bền.
Yêu cầu hệ thống khí nén đi kèm
Van hoạt động bằng khí nén nên bắt buộc hệ thống phải có sẵn nguồn khí ổn định. Nếu chưa có, người dùng cần đầu tư thêm máy nén khí và các thiết bị phụ trợ, làm tăng chi phí và độ phức tạp khi triển khai.
Kích thước và trọng lượng lớn hơn van điện từ
So với van điện từ cùng kích cỡ, van y xiên có cấu tạo actuator phía trên nên tổng thể sẽ cồng kềnh hơn. Điều này có thể gây khó khăn khi lắp đặt ở những vị trí không gian hạn chế.
Không phù hợp với hệ thống nhỏ, dân dụng
Đối với các hệ thống quy mô nhỏ, lưu lượng thấp hoặc nhu cầu sử dụng đơn giản, việc sử dụng y xiên khí nén ODE có thể bị dư công suất và không tối ưu chi phí. Trong trường hợp này, van điện từ thường là lựa chọn hợp lý hơn.
Cần kỹ thuật lắp đặt và vận hành tốt hơn
Do là thiết bị công nghiệp, việc lắp đặt và vận hành van yêu cầu người có kinh nghiệm để đảm bảo đúng chiều dòng chảy, áp khí và điều kiện làm việc. Nếu lắp sai hoặc sử dụng không đúng cách, hiệu quả hoạt động có thể bị ảnh hưởng.
Hướng dẫn lựa chọn van phù hợp
Để chọn đúng y xiên điều khiển khí nén ODE, nên bám theo catalogue series 21IA và xác định đúng theo kích cỡ, môi chất, nhiệt độ và kiểu điều khiển thực tế của hệ thống.
Trước hết, cần chọn đúng model theo kích cỡ đường ống. Dòng ODE 21IA có dải từ 1/2” đến 2”, tương ứng các model từ 21IA4T15NC2 đến 21IA9T50NC2. Việc chọn đúng size giúp đảm bảo lắp đặt vừa khớp và hoạt động ổn định.
Tiếp theo, cần xác định môi chất sử dụng. Van ODE phù hợp với nước, hơi nóng, khí nén và các lưu chất trung tính nhờ thân inox 316 và gioăng PTFE, vì vậy rất thích hợp cho hệ thống công nghiệp, hơi và thực phẩm.
Về nhiệt độ, nếu hệ thống có nhiệt cao như hơi nóng, đây là dòng van phù hợp vì chịu được đến 180°C. Ngược lại, nếu chỉ dùng nước thường thì cần cân nhắc để tránh dư công suất.
Áp suất và chênh áp cũng là yếu tố quan trọng. Dòng này chịu áp tối đa đến 40 bar, tuy nhiên với kích cỡ lớn thì chênh áp cho phép sẽ giảm, nên cần kiểm tra kỹ theo từng model trước khi chọn.
Ngoài ra, nên chọn theo nhu cầu lưu lượng thực tế. Các model lớn có lưu lượng cao hơn rất nhiều, vì vậy không nên chỉ chọn theo ren mà cần đối chiếu thêm thông số Kv để đảm bảo hệ thống hoạt động đúng yêu cầu.
Về điều khiển, mặc định dòng này là thường đóng (NC), nhưng có thể chuyển sang thường mở hoặc tác động kép. Nếu hệ thống cần tự động hóa, có thể kết hợp thêm van điện từ pilot của ODE để điều khiển từ xa.
Cuối cùng, cần đảm bảo hệ thống có nguồn khí nén ổn định và phù hợp, vì đây là yếu tố quyết định đến độ bền và khả năng vận hành của van trong thực tế.
