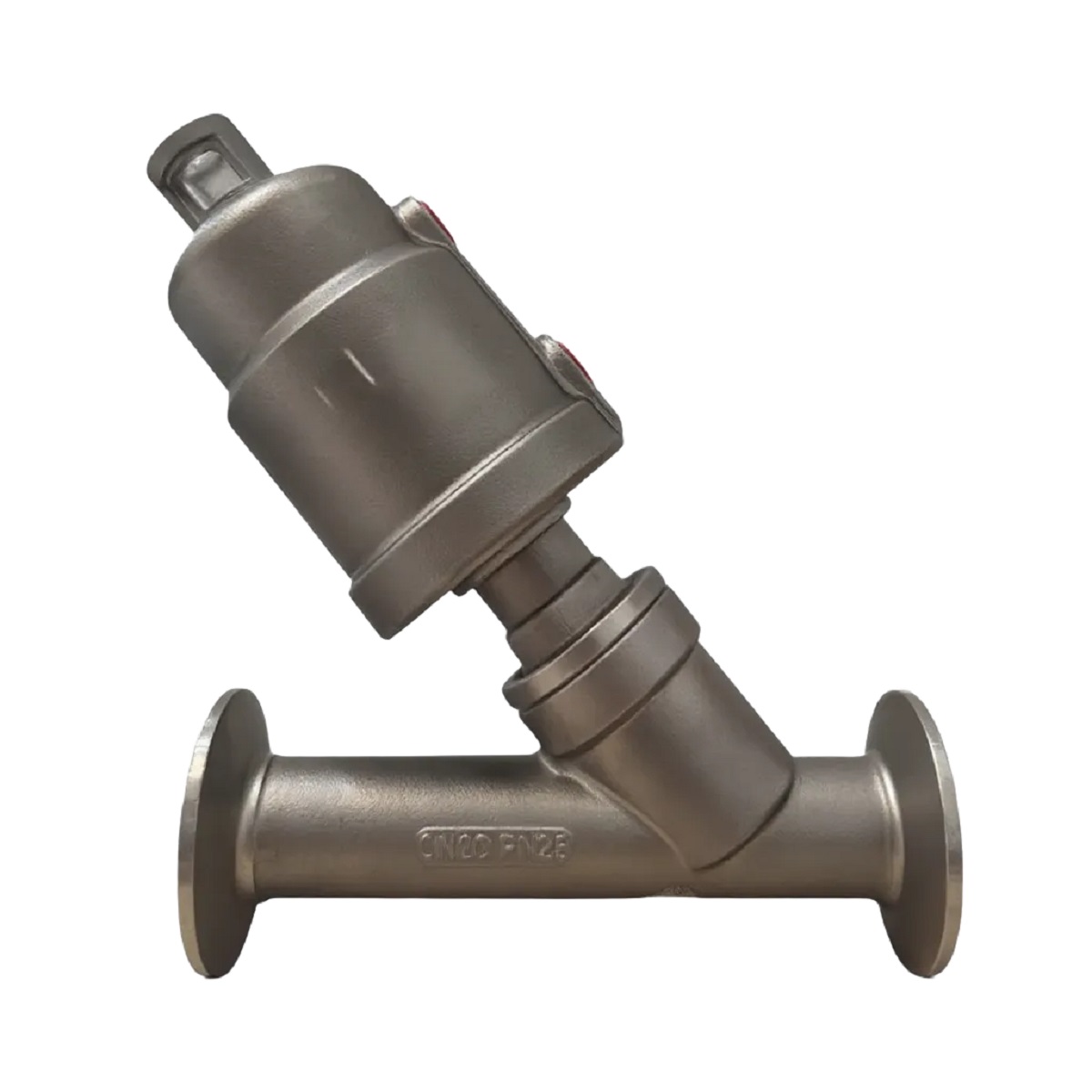

Van xiên khí nén clampe KST là gì?
Van xiên khí nén clampe KST là van y (angle seat) điều khiển bằng khí nén, kết nối nhanh bằng clamp (Tri‑clamp) dành cho các hệ thống cần tiêu chuẩn vệ sinh cao. Van này đóng/mở theo chiều xiên của thân van, phù hợp cho dòng chảy chất lỏng hoặc hơi trong các dây chuyền thực phẩm, dược, đồ uống và ứng dụng vi sinh nơi cần tháo lắp nhanh để vệ sinh hoặc kiểm tra.
Nên chọn van xiên khí nén clampe KST khi hệ thống yêu cầu kết nối clamp sạch sẽ, tháo lắp nhanh (CIP/SIP), phạm vi kích cỡ DN15–DN50 và điều kiện làm việc nằm trong nhiệt độ 0–180°C và áp lực PN10/PN16; sản phẩm phù hợp cho các vị trí cần đóng mở nhanh, ít cản trở dòng chảy và dễ tích hợp với bộ điều khiển khí nén trong dây chuyền tự động.
Trường hợp muốn tham khảo thêm các dòng liên quan, bạn có thể xem Van y xiên khí nén KST.
Đặc điểm nổi bật của Van xiên khí nén clampe KST
Những điểm thực tế cần lưu ý khi cân nhắc dùng van trong vận hành và bảo trì.
- Tháo lắp nhanh bằng clamp: Kết nối Tri‑clamp giúp tháo lắp, vệ sinh và kiểm tra nhanh mà không cần dụng cụ chuyên sâu, thuận tiện cho CIP/SIP.
- Thiết kế góc (angle seat): Thân van xiên giảm cản dòng chảy so với van cổng thông thường, phù hợp cho đóng/mở nhanh và dòng chảy có hạt nhỏ.
- Vật liệu thân inox: Thân có tuỳ chọn Inox 304 hoặc Inox 316L, phù hợp cho môi trường ăn mòn nhẹ đến trung bình và yêu cầu vệ sinh.
Cấu tạo và vật liệu của Van xiên khí nén clampe KST
Giới thiệu ngắn về các thành phần chính và vai trò của chúng trong ứng dụng thực tế.
Van gồm thân góc (angle seat) bằng Inox 304 hoặc Inox 316L, kết nối clamp vi sinh (Tri‑clamp) cho đường ống; bộ truyền động khí nén đặt trên thân van để thực hiện đóng/mở, thân van tích hợp trục và lõi làm kín. Vật liệu thân, kích cỡ DN15–DN50, áp lực PN10/PN16 và nhiệt độ làm việc 0–180°C là thông số cơ bản; vật liệu cụ thể của gioăng/đệm phụ thuộc vào model và yêu cầu ứng dụng (vật liệu gioăng cần chọn tương thích với môi chất và quy trình vệ sinh).
Nguyên lý hoạt động của Van xiên khí nén clampe KST
Giải thích ngắn gọn, dễ hiểu về cách van vận hành trong hệ thống.
Bộ truyền động khí nén nhận tín hiệu và đẩy/p kéo trục van để nâng hoặc hạ lõi van trên seat theo trục xiên; khi lõi nâng lên, dòng chảy đi qua ít cản trở; khi lõi đóng chặt vào seat, dòng chảy bị chặn. Cơ chế đơn giản này cho phép đóng/mở nhanh, dễ tích hợp với hệ thống điều khiển khí nén và PLC.
Ứng dụng phổ biến của Van xiên khí nén clampe KST
Những ứng dụng điển hình tại các nhà máy và dây chuyền ở Việt Nam.
- Dây chuyền sản xuất đồ uống
- Nhà máy chế biến thực phẩm
- Dây chuyền sản xuất dược phẩm và thiết bị y tế (ứng dụng yêu cầu vệ sinh)
- Hệ thống vi sinh và công đoạn cần tháo lắp/kiểm tra thường xuyên (CIP/SIP)
