Van bướm điều khiển khí nén FA là gì?
Van bướm điều khiển khí nén FA là một van bướm công nghiệp được trang bị bộ truyền động khí nén kiểu FA, dùng để đóng mở hoặc điều tiết dòng chảy trong ống bằng cơ chế xoay đĩa 90°. Đây là dòng van bướm phù hợp cho các hệ thống cần điều khiển tự động, đặc biệt khi có sẵn nguồn khí nén trong nhà máy hoặc dây chuyền tự động hóa.
Trong thực tế, nên chọn van bướm điều khiển khí nén FA khi cần thao tác đóng/mở nhanh, phản hồi điều khiển tốt ở các kích cỡ từ DN50 đến DN300 và áp lực làm việc PN10/PN16, ví dụ cho hệ thống cấp thoát nước, xử lý nước thải, HVAC hoặc các đường ống khí trong khu công nghiệp.
Nếu cần xem thêm các lựa chọn cùng nhóm, bạn có thể tham khảo dòng van bướm điều khiển khí nén kitz.
Đặc điểm nổi bật của Van bướm điều khiển khí nén FA
Đây là các điểm đáng chú ý khi sử dụng sản phẩm trong thực tế.
- Gọn và nhẹ: Thiết kế van bướm ít chi tiết, thân nhỏ gọn giúp lắp đặt dễ dàng trên đường ống kích thước lớn hơn so với một số loại van khác.
- Phản hồi nhanh bằng khí nén: Bộ truyền động khí nén FA (tác động đơn hoặc kép) cho tốc độ đóng/mở nhanh, phù hợp dây chuyền tự động và các ứng dụng cần thao tác nhiều lần.
- Thích hợp điều tiết và đóng/mở: Van cho khả năng tiết lưu tương đối tốt ở góc mở trung gian; tuy nhiên không nên kỳ vọng độ kín hoàn toàn tương đương van bi trong các yêu cầu bịt kín tuyệt đối.
Cấu tạo và vật liệu của Van bướm điều khiển khí nén FA
Phần này mô tả cấu tạo cơ bản và các vật liệu chính để người dùng hiểu rõ tính tương thích với môi trường làm việc.

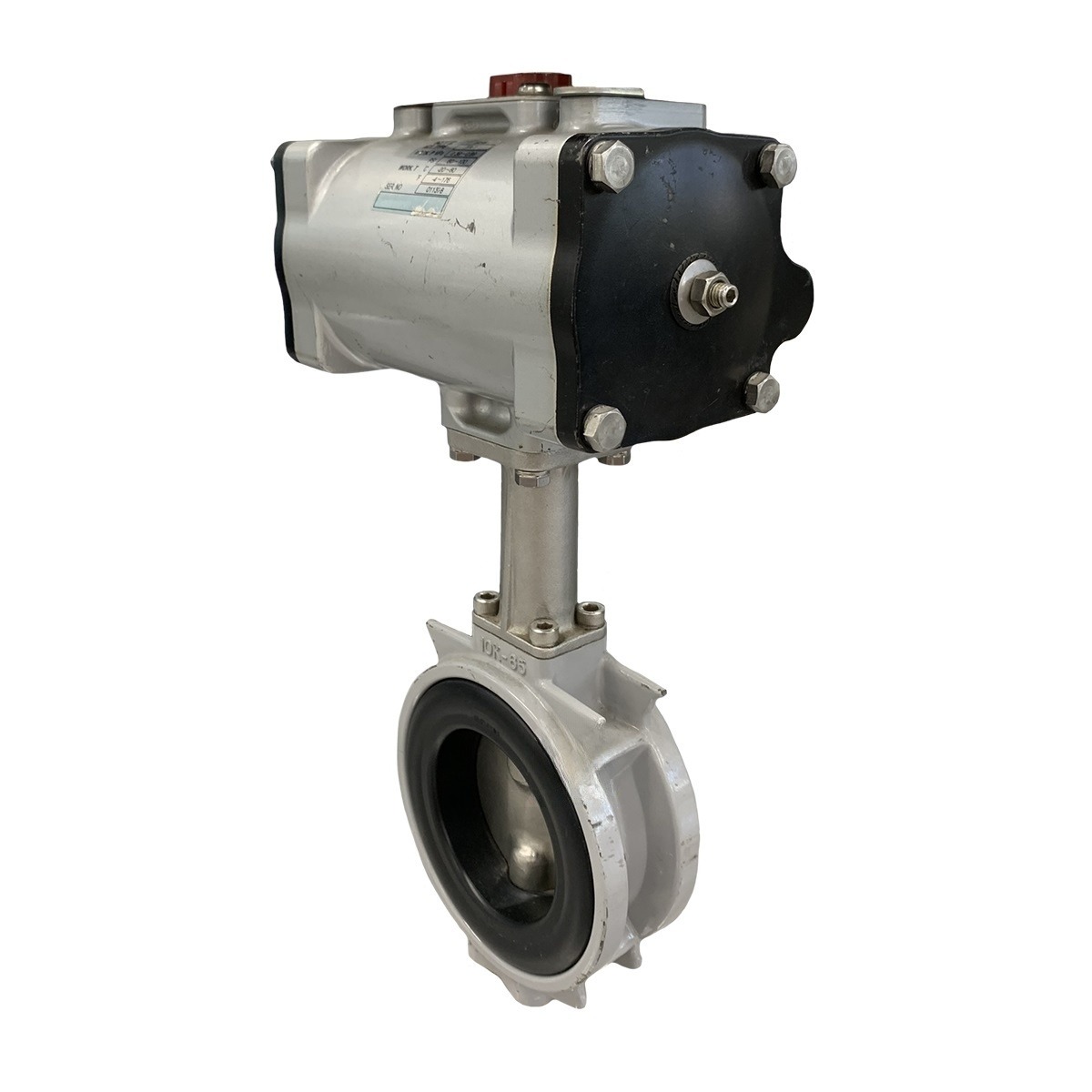

Van gồm thân, đĩa (butterfly), trục (stem), gioăng làm kín và bộ truyền động khí nén FA gắn trên cổ van. Thân van có thể bằng gang hoặc inox, đĩa bằng inox, gioăng làm kín sử dụng EPDM hoặc PTFE tùy chọn; bộ truyền động khí nén là loại tác động đơn hoặc tác động kép theo yêu cầu điều khiển.
Nguyên lý hoạt động của Van bướm điều khiển khí nén FA
Dưới đây là cách hoạt động đơn giản của tổ hợp van-và-actuator.
Khi cấp hoặc xả khí nén vào bộ truyền động FA, piston/rotor trong actuator chuyển thành chuyển động quay và truyền momen qua trục làm đĩa van xoay 90° để mở hoặc đóng dòng chảy. Kiểu tác động đơn dùng lò xo hồi vị khi mất khí, còn kiểu tác động kép sử dụng khí nén cho cả hai chiều đóng và mở, giúp kiểm soát vị trí và tốc độ chính xác hơn.
Ứng dụng phổ biến của Van bướm điều khiển khí nén FA
Những nơi thường chọn loại van bướm điều khiển khí nén này trong thực tế vận hành tại Việt Nam gồm:
- Hệ thống cấp và thoát nước công nghiệp và đô thị
- Xử lý nước thải và bể sinh học trong khu công nghiệp
- Hệ thống HVAC trong tòa nhà và nhà xưởng
- Dây chuyền sản xuất tự động, hệ thống khí nén và điều khiển trung tâm
