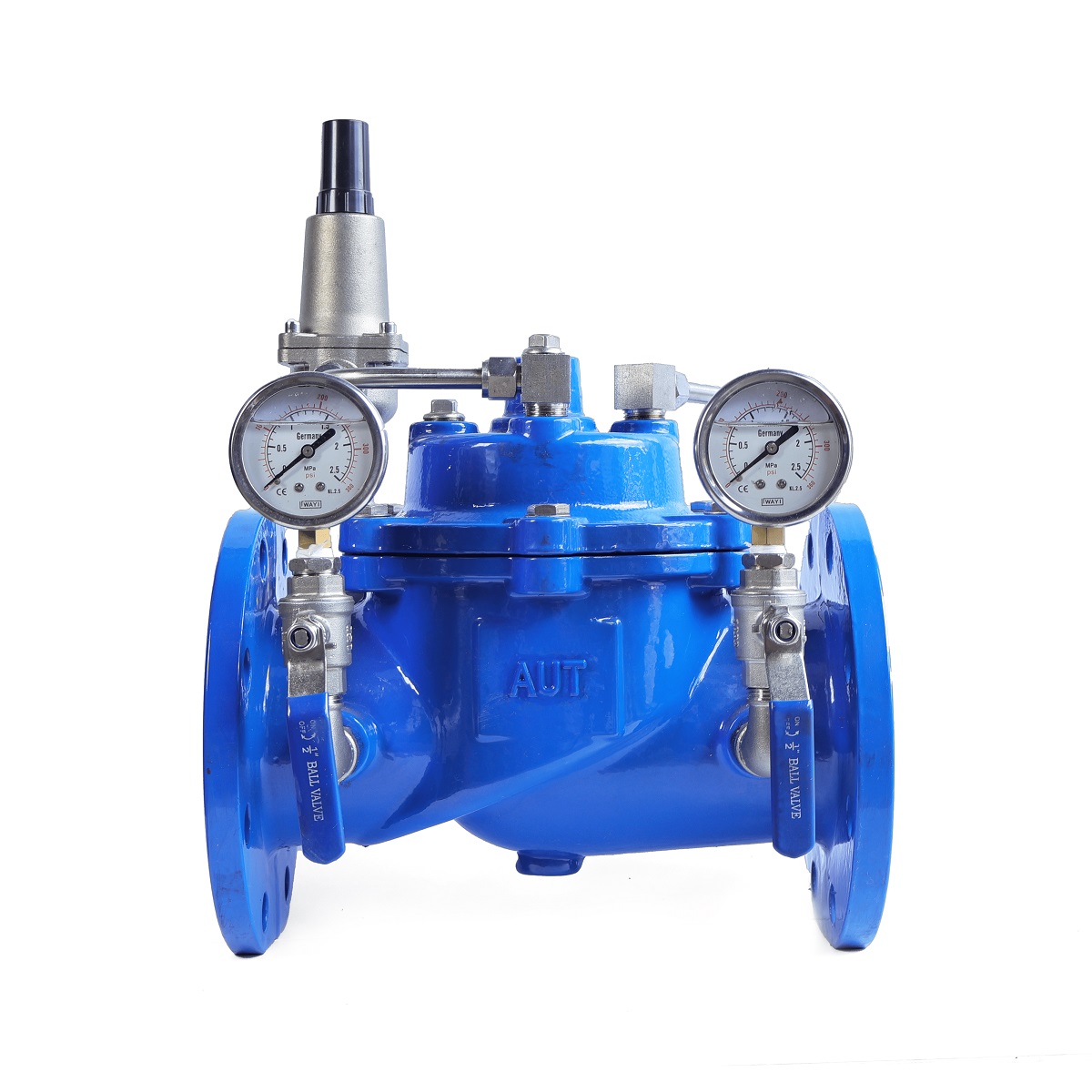

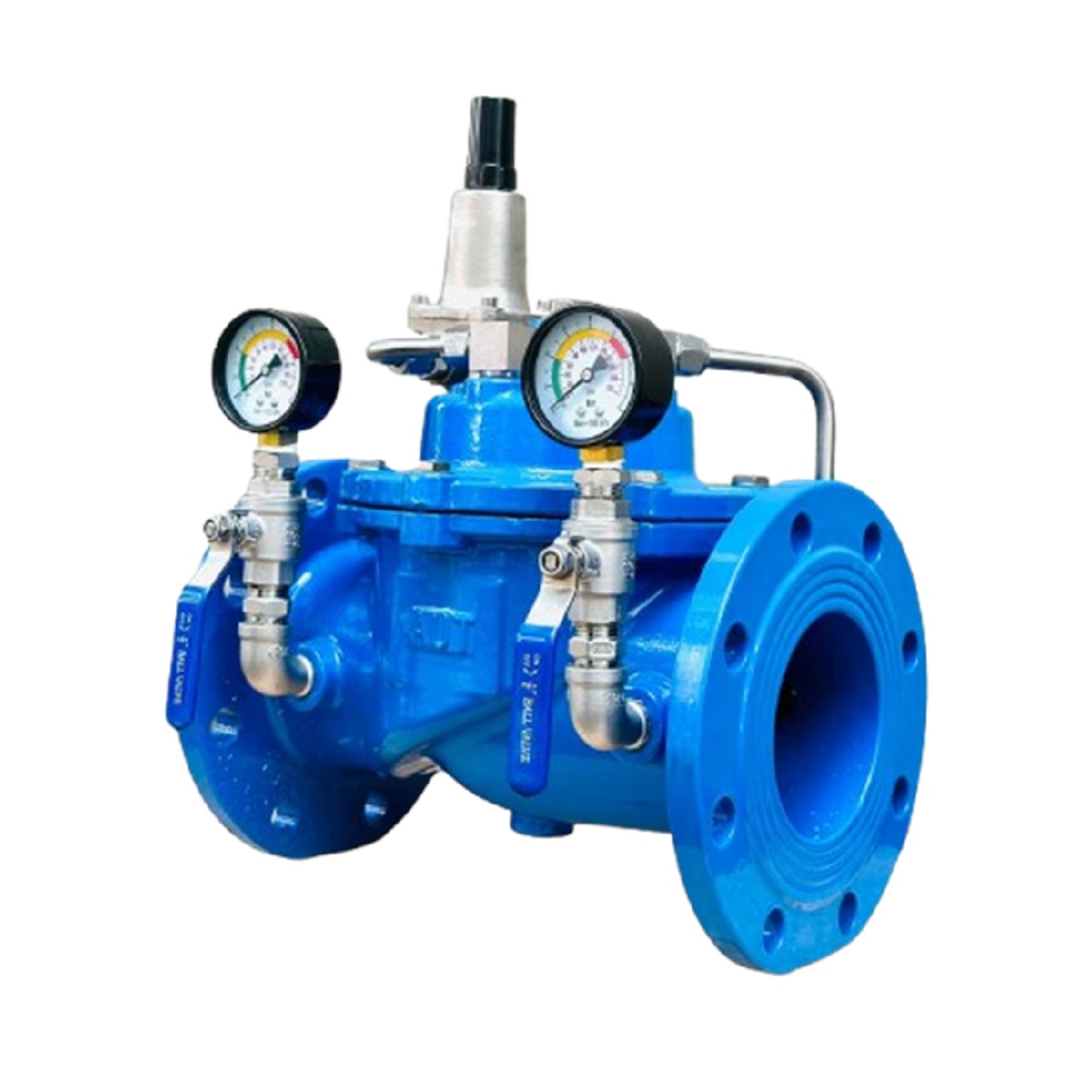

Van giảm áp AUT FIG10 là gì?
Van giảm áp AUT FIG10 là van giảm áp thủy lực (pilot-operated) thuộc dòng van AUT, dùng để giảm và ổn định áp lực đầu ra so với áp lực đầu vào trong hệ thống đường ống nước. Sản phẩm thiết kế dạng lắp bích, hoạt động tự động thông qua bộ pilot để duy trì áp suất cấp xuống ở mức mong muốn, bảo vệ thiết bị và đường ống phía sau khỏi áp lực quá cao chập.
Trong thực tế, Van giảm áp AUT FIG10 phù hợp khi hệ thống có áp đầu vào lớn hoặc biến động và cần một áp đầu ra ổn định cho mạng cấp nước sinh hoạt, hệ thống PCCC, hoặc cho các nhánh phân phối trên tòa nhà cao tầng; lựa chọn này hợp lý khi yêu cầu điều chỉnh chính xác áp lực và bảo vệ thiết bị hạ lưu thay vì chỉ đóng/mở đơn thuần.
Trường hợp muốn tham khảo thêm các dòng liên quan, bạn có thể xem Van AUT.
Đặc điểm nổi bật của Van giảm áp AUT FIG10
Đây là các điểm đáng chú ý khi sử dụng sản phẩm trong thực tế.
- Pilot điều chỉnh: Van hoạt động theo cơ chế pilot giúp điều chỉnh áp đầu ra chính xác mà không cần tác động điện, phù hợp cho việc ổn định áp liên tục.
- Thân gang phủ sơn Epoxy: Thể hiện ở vật liệu thân có lớp phủ bảo vệ chống ăn mòn bề mặt, thuận lợi cho lắp đặt ngoài trừ khi môi trường ăn mòn mạnh.
- Lá van bọc EPDM và trục inox: Lá van bọc cao su EPDM an toàn với nguồn nước sạch, trục làm từ inox chống gỉ tăng tuổi thọ cơ cấu đóng mở.
Cấu tạo và vật liệu của Van giảm áp AUT FIG10
Van gồm các thành phần cơ bản tương ứng với van giảm áp kiểu pilot thông thường; sau đây là mô tả các bộ phận chính và vai trò của chúng.
Thân và nắp van chế tạo bằng gang và được phủ lớp sơn epoxy để bảo vệ; lá van dạng đĩa bọc cao su EPDM đảm nhiệm kín khít mặt ghế; trục van bằng inox chịu ăn mòn; bộ pilot và các ống dẫn pilot bằng đồng thau dùng để truyền áp và điều chỉnh; kết nối theo dạng mặt bích để lắp đặt trên đường ống.
Nguyên lý hoạt động của Van giảm áp AUT FIG10
Nguyên lý vận hành dựa trên cơ chế pilot để duy trì áp đầu ra đã cài đặt.
Bộ pilot lấy tín hiệu áp suất phía sau van qua ống dẫn, điều khiển lưu lượng qua khoang điều khiển của thân van để mở/đóng tương ứng, từ đó giữ áp đầu ra ở giá trị mong muốn; người vận hành điều chỉnh áp qua vít tinh chỉnh trên pilot. Áp đầu ra luôn nhỏ hơn hoặc bằng áp đầu vào; nhà sản xuất thường khuyến cáo giữ chênh áp phù hợp giữa đầu vào và đầu ra để đảm bảo tuổi thọ và hiệu suất van.
Ứng dụng phổ biến của Van giảm áp AUT FIG10
Những nơi thường dùng van này trong thực tế vận hành tại Việt Nam.
- Hệ thống cấp nước cho tòa nhà cao tầng và chung cư (giảm áp cho các tầng trên).
- Mạng cấp nước PCCC (bảo vệ đầu ra cho đường ống sprinkler và họng chữa cháy).
- Đường ống phân phối nước sinh hoạt trong khu dân cư và khu công nghiệp.
- Bảo vệ và ổn định áp tại cửa xả bơm, trước các thiết bị nhạy áp như đồng hồ đo và van nhánh.
